Morsetti e connettori rapidi

Nella scelta di morsetti e connettori rapidi, definisca quali conduttori collegare, quanti punti servono e dove sarà collocata la connessione. Morsettiera a mammut, morsetto passante e connettore a leva richiedono confronti diversi, anche quando sembrano simili per dimensioni.

Il meccanismo è importante per la scelta

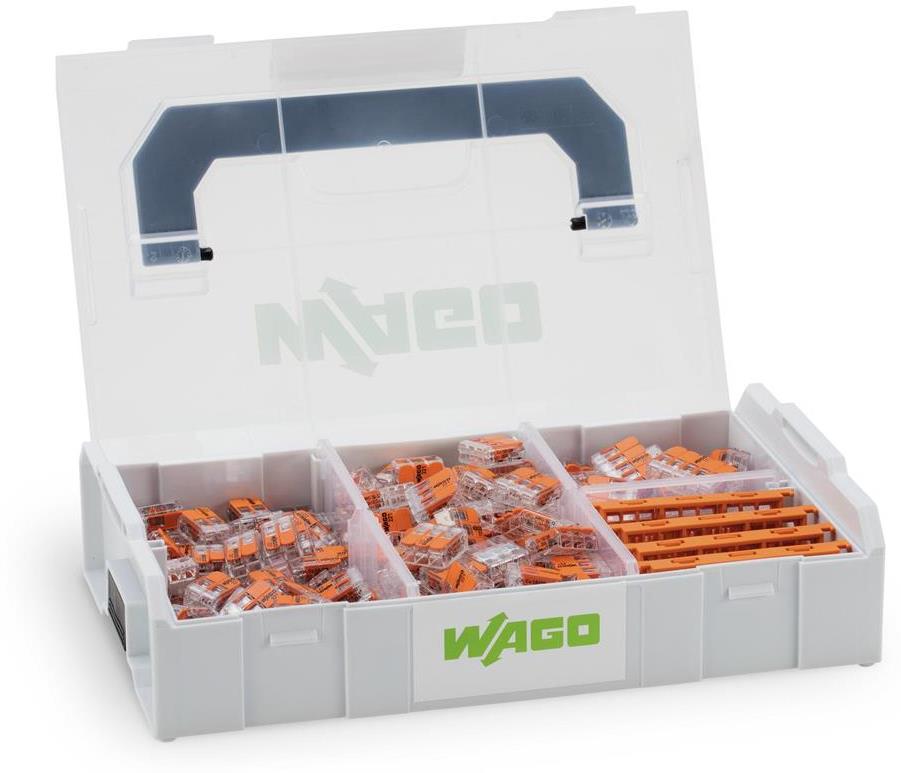

WAGO 221 comprende connettori a leva per conduttori rigidi, cordati e flessibili a fili sottili. Materiale, sezione, corrente e tensione ammessi si verificano però secondo il numero esatto del prodotto. La serie comprende costruzioni diverse: il nome 221 non determina quindi da solo geometria o numero di posizioni dell'articolo specifico.

WAGO 2273 è una serie PUSH WIRE diversa per conduttori rigidi. Non trasferisca a essa l'ammissibilità dei conduttori flessibili dei prodotti a leva. Per un confronto più mirato, consulti WAGO e selezioni i codici secondo lo stesso tipo di conduttore e compito, oltre all'aspetto dell'involucro.

Posizioni, montaggio e spazio

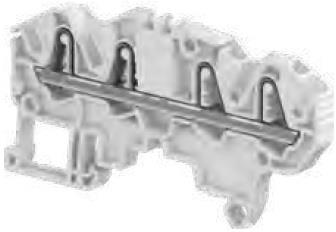

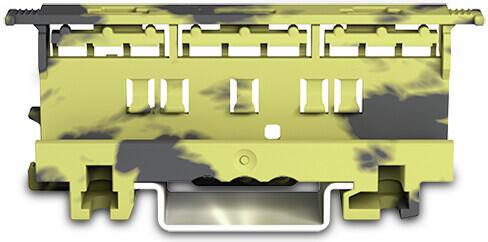

Conti i punti di collegamento necessari e verifichi cosa significa il numero di posizioni per il prodotto scelto. Per un morsetto componibile, esamini il metodo di montaggio e i componenti complementari necessari. Per una connessione in scatola, confronti l'ingombro e l'accesso circostante. La foto non basta per verificare lo spazio; utilizzi dimensioni e disegno del codice specifico.

Prepari i dati del conduttore prima di confrontare le offerte commerciali. Sezione e struttura devono corrispondere a quelle ammesse per il morsetto. Colore e forma possono aiutare a trovare un articolo, ma non ne dimostrano la funzione elettrica o l'intercambiabilità. Per un kit controlli il contenuto; per un prodotto singolo verifichi la quantità nella confezione.

Distingua il collegamento dalla terminazione del cavo

Quando deve preparare un'estremità per il collegamento, cerchi puntalini, capicorda e connettori. Se il compito comprende un involucro o l'isolamento della giunzione, confronti giunti e connettori per cavi. Non presuma che un involucro protettivo separato sia adatto a ogni morsetto che vi entra fisicamente.

Per una panoramica generale dei componenti, utilizzi Cavi e collegamenti. Prima dell'ordine, annoti il codice prodotto esatto, i conduttori ammessi, l'ingombro, il montaggio e gli accessori necessari. È una base più affidabile per la scelta rispetto a un confronto fondato soltanto sulla somiglianza esteriore o sulla denominazione generale «collegamento rapido».
