Quadri elettrici

Il quadro elettrico si sceglie come involucro e configurazione per un'apparecchiatura specifica. Distingua la destinazione di distribuzione da una soluzione industriale con prese e definisca quali componenti devono essere inclusi.

Scelga il tipo di involucro secondo il compito

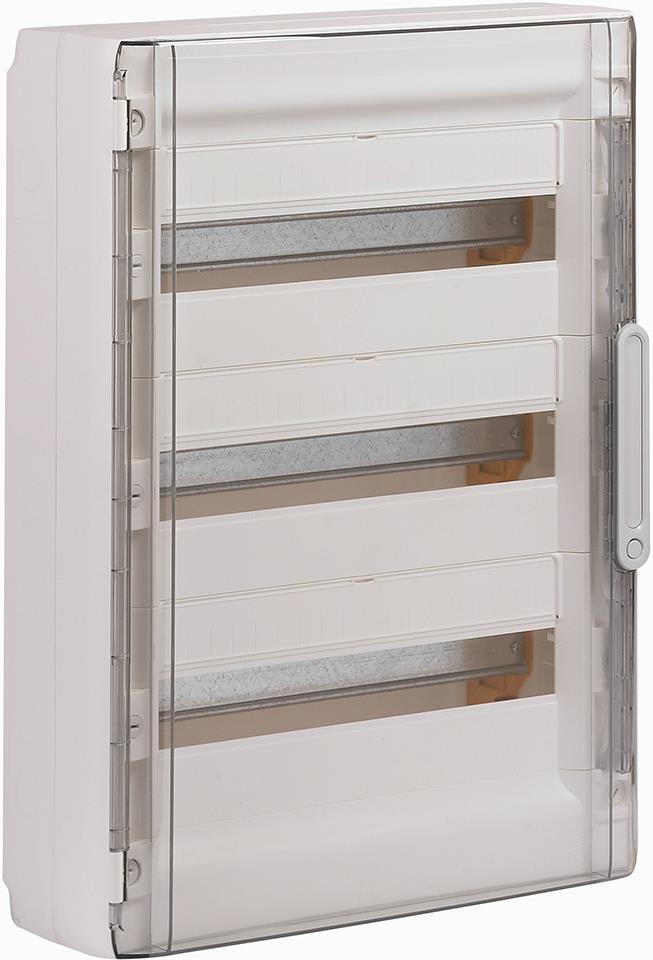

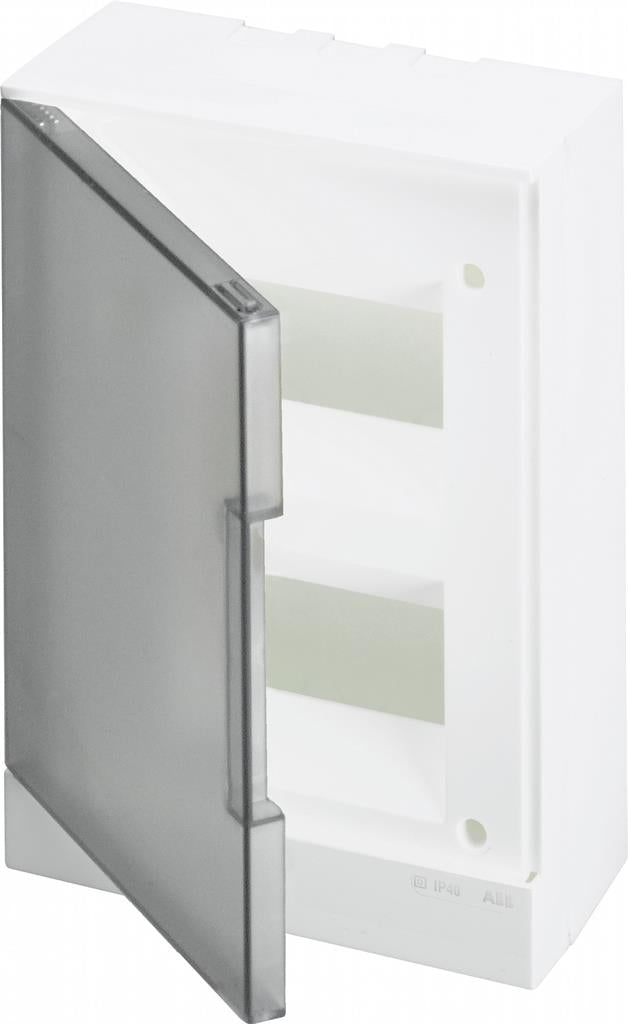

Per la distribuzione modulare, parta da quadri di distribuzione. Per configurazioni con prese industriali, utilizzi quadri industriali e quadri con prese. I due ambiti pongono domande diverse su spazio interno e dotazione. Le dimensioni esterne non indicano da sole se sono inclusi apparecchi, prese o soltanto l'involucro.

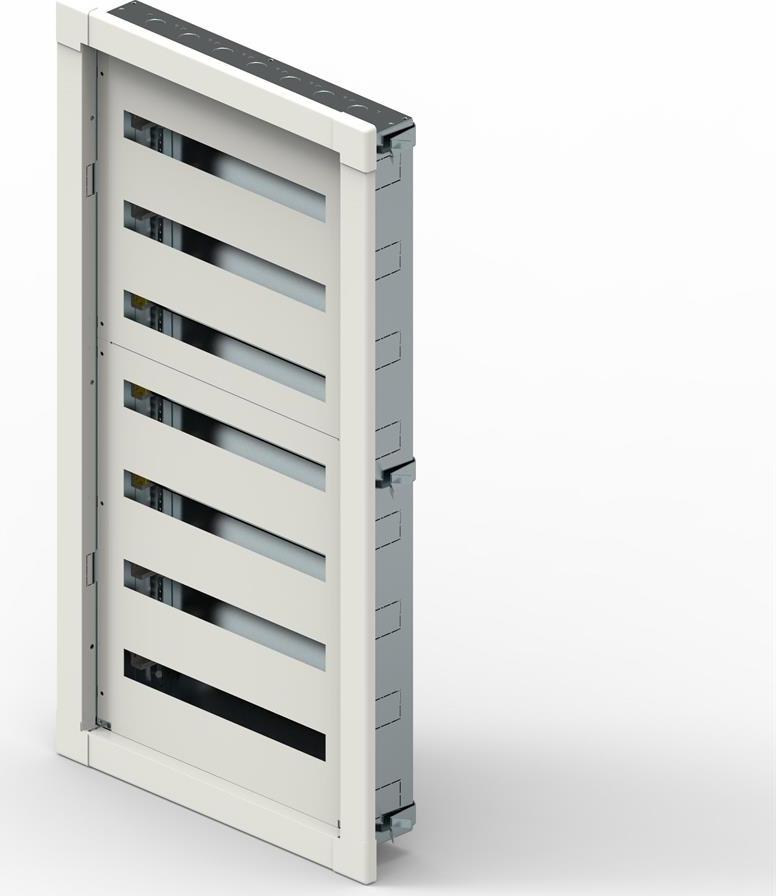

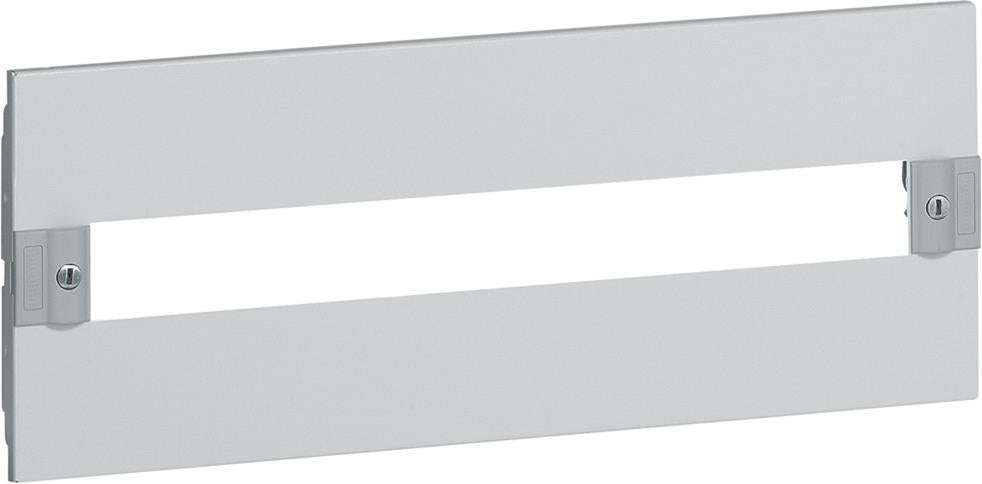

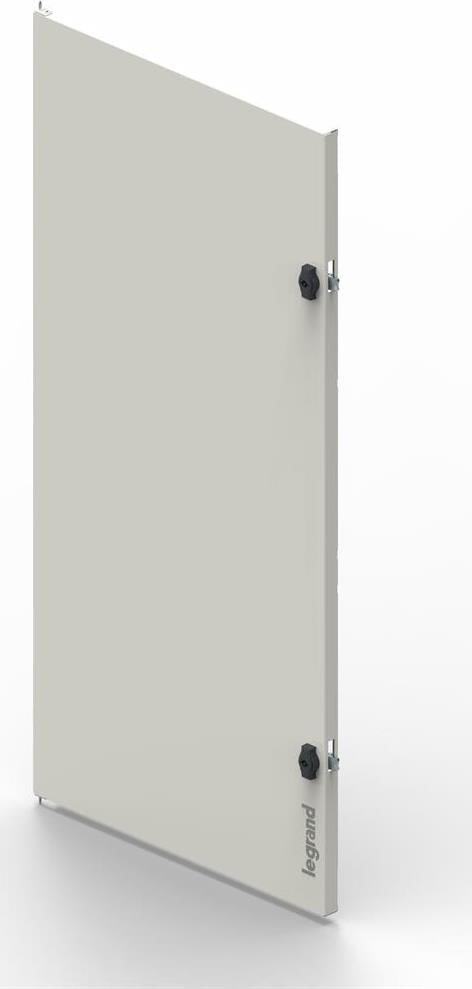

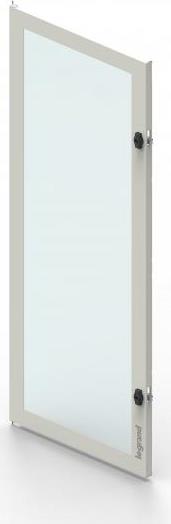

L'assortimento presenta versioni metalliche e in plastica, modelli a parete e da incasso, porte, coperchi e parti di ampliamento. Definisca prima il posizionamento e l'accesso necessario. Confronti poi capacità, file e dimensioni del riferimento esatto. Una porta o un ampliamento di un sistema non vanno considerati corrispondenti a qualsiasi involucro simile.

La piastra di montaggio non è un quadro cablato

Come esecuzione specifica dell'involucro, IDE ARGENTA GN606040 è un quadro in acciaio per montaggio a parete a vista, con una porta opaca reversibile. Le sue dimensioni esterne sono 600 × 600 × 400 mm. Comprende una piastra di montaggio piana in lamiera zincata di spessore 2 mm, fornita non montata. Questo non implica interruttori automatici, sbarre, termostati o cablaggio inclusi.

I dati di questo modello non descrivono tutti gli involucri ARGENTA o le altre serie. Nel confronto delle dotazioni, separi la piastra di montaggio, gli elementi DIN, i morsetti e le apparecchiature elettriche. Quando servono apparecchiature di protezione, prosegua con interruttori automatici e fusibili, senza considerarle parte di ogni scatola.

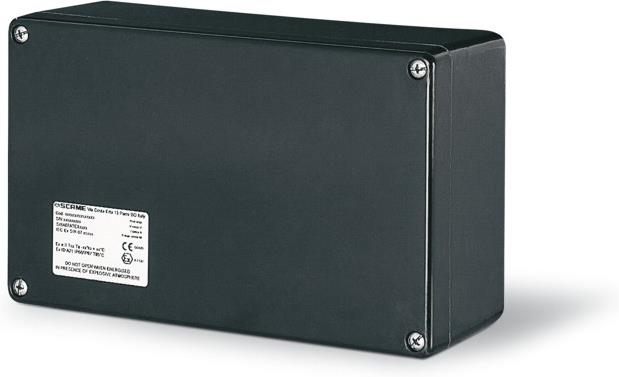

Valuti l'involucro per il suo ambiente

Nella lettura di IP, la prima cifra riguarda corpi solidi e polvere, la seconda l'acqua. IK è una sigla separata per gli urti meccanici. Questi parametri vanno verificati per l'esecuzione scelta; i dati di un involucro non si trasferiscono a ogni combinazione con componenti aggiunti. Anche ingressi, fori e accessori si considerano nella soluzione specifica.

Per organizzare l'attrezzatura in generale, utilizzi quadri e apparecchiature elettriche. Prepari un elenco con involucro, contenuto di montaggio, apparecchiature separate e componenti complementari. La scelta potrà così essere verificata per funzione e compatibilità dei codici, senza confondere un involucro vuoto con un quadro elettrico completo.
