Allestimento dei quadri

L'allestimento di un quadro collega base meccanica, connessioni dei conduttori e componenti di completamento dell'involucro. Organizzi separatamente questi compiti per scegliere parti compatibili con il sistema specifico.

Parta dalla disposizione delle apparecchiature

Per supporto e organizzazione, utilizzi guide DIN, isolatori di supporto e accessori di montaggio. Precisi profilo e spazio necessario, oltre a collari o adattatori per la configurazione scelta. Guida ed elemento di fissaggio sono voci diverse. La sigla generica DIN non basta a considerare compatibile ogni combinazione.

L'assortimento comprende anche pannelli frontali, porte e altri componenti dell'involucro. Li scelga in base al sistema e al riferimento esatto del quadro. L'indicazione dimensionale di un pannello non determina automaticamente la corrispondenza con un altro involucro. Verifichi spazio e accesso disponibili per l'attrezzatura invece di considerare l'elemento decorativo separato dalla configurazione interna.

Suddivida i compiti di collegamento elettrico

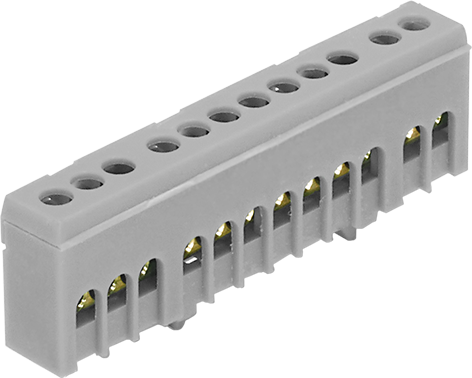

I pettini di alimentazione si confrontano per geometria dei contatti e compatibilità con l'apparecchiatura specifica. In morsetti e morsettiere per quadri distingua connessioni componibili, blocchi di distribuzione e accessori. La presenza di questi prodotti nella stessa categoria generale non significa che svolgano la stessa funzione o siano intercambiabili.

Sono presentate anche barre Moflex. Per la variante specifica confronti dimensioni, struttura e dati del prodotto scelto; non deduca la corrente consentita soltanto dalla sezione. Mantenga voci separate per barra, supporti, collegamenti dei conduttori e accessori. Così si verifica la soluzione specifica senza estendere valori elettrici da un componente a tutti gli altri.

La dotazione si verifica componente per componente

Per coperchi, pannelli, marcature e terminali, stabilisca se sono inclusi nell'articolo principale o proposti separatamente. Una foto della soluzione assemblata non sostituisce l'elenco del contenuto. Per un ampliamento conservi i codici di involucro e apparecchiature esistenti per evitare accessori scelti soltanto in base a dimensioni generali o colore simile. Includa nell'elenco le marcature necessarie.

Se occorrono le apparecchiature di protezione stesse, prosegua con interruttori automatici e fusibili. La sezione generale quadri e apparecchiature elettriche aiuta a collegare la composizione della dotazione agli altri ambiti. L'elenco definitivo deve distinguere le parti fornite dalle voci complementari e mantenere serie, codici e requisiti esatti del progetto specifico.
