Name: Base con zoccolo per relè di interfaccia 12A RSB con morsetti a vite SE, SCHNEIDER ELECTRIC BASSA TENSIONE, RSZE1S35M
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 5.59 EUR
Availability: OutOfStock

Основа с цокъл за интерфейсно реле 12A RSB винт клеми SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, RSZE1S35M

Base con zoccolo per relè di interfaccia 12A RSB con morsetti a vite SE, SCHNEIDER ELECTRIC BASSA TENSIONE, RSZE1S35M

€5,59 €6,82

Descrizione

Връзка между реле RSB и окабеляването

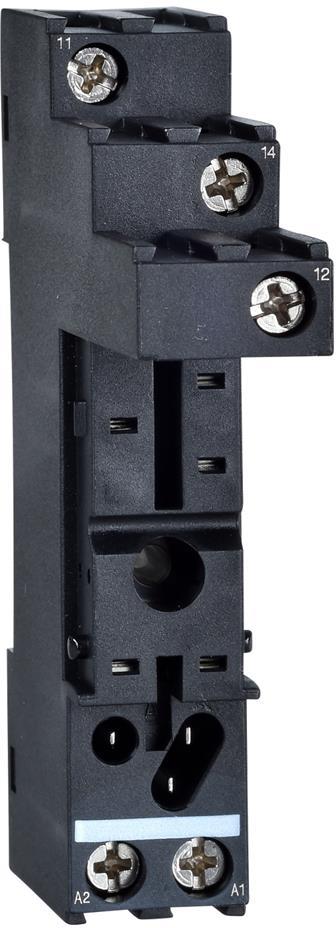

RSZE1S35M е цокъл от Harmony Electromechanical Relays за щепселно реле RSB с един превключващ контакт, 1 C/O, при 12 A. Конструкцията е с плоски изводи и разделено разположение на контактните клеми. Цокълът служи като основа за релето и като място за присъединяване на проводниците към съответните контакти.

Винтовите съединения приемат един гъвкав проводник с накрайник със сечение 0,34...2,5 mm² или два по 0,34...1 mm². За твърди проводници без накрайник диапазоните са 0,5...2,5 mm² при един проводник и 0,5...1,5 mm² при два. Разликата между тези варианти е важна при подготовката на окабеляването и избора на сечение за всяко присъединяване.

Широчината на основата е 15,5 mm. Предвидени са закрепване с винт към панел и защракване върху симетрична DIN шина 35 mm. За винтовете M3 е указан момент на затягане < 0,8 N.m. Този избор на монтаж позволява да се съобрази основата с конструкцията на конкретното табло.

Условният термичен ток Ith е 12 A, номиналното работно напрежение Ue е < 250 V AC, а импулсното издържано напрежение Uimp е 3,6 kV. Посочени са категория на пренапрежение III, степен на замърсяване 3 и IP20 по IEC 60529. Работният температурен диапазон е -25…85 °C, а съхранението е допустимо при -40…85 °C.
