Name: Pettine di alimentazione Acti 9 3P+N 16mm² 80A 6 interruttori automatici NL1L2L3 SE, SCHNEIDER ELECTRIC BASSA TENSIONE, A9XPH424
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 32.77 EUR
Availability: OutOfStock

Захранващ гребен Acti 9 3P+N 16мм2 80A 6 прекъсвача NL1L2L3 SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, A9XPH424

Pettine di alimentazione Acti 9 3P+N 16mm² 80A 6 interruttori automatici NL1L2L3 SE, SCHNEIDER ELECTRIC BASSA TENSIONE, A9XPH424

€32,77 €39,96

Descrizione

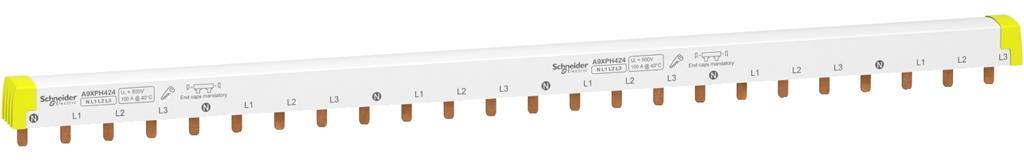

Захранващият гребен A9XPH424 разпределя връзките в последователност N L1 L2 L3. Той е изолиран, със зъбни изводи и хоризонтално разполагане. Конфигурацията 3L + N включва шест групи за три фази и неутрала, като за всяка група са посочени апарати с изпълнение 3P + N или 4P.

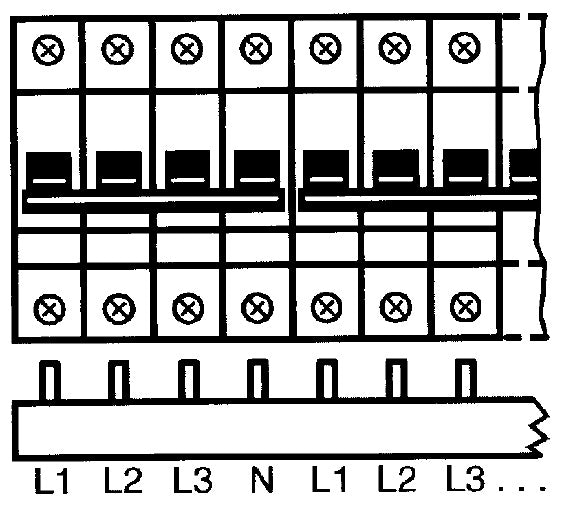

Дължината е 24 модула по 18 mm, присъединителната стъпка е 18 mm, а разстоянието между групите е 72 mm. Посочената обща широчина е 430 mm. Гребенът може да се реже според необходимото разположение. Маркировката N L1 L2 L3 служи като ориентир за последователността на изводите при съгласуване с полюсната подредба на апаратите.

Номиналният работен ток е 100 A при 40 °C, а работното напрежение е 415 V AC. Монтажът е отгоре или отдолу към тунелни или двойни клеми. Съвместимите серии са Acti9 iC60, iK60, iID, iID K, iSW, iSW-NA и Multi9 C60. Степен IP20 е посочена при използване на крайни елементи и покрития за зъбите. Изолационното напрежение е 500 V AC съгласно IEC 61439-2.

Разделите „Захранващи гребени“ и „Клеми и клемни блокове за табла“ са полезни при планиране на разпределителните връзки. Подредете първо апаратите по редове и функции, след което съпоставете стъпката и вида на техните присъединявания.
