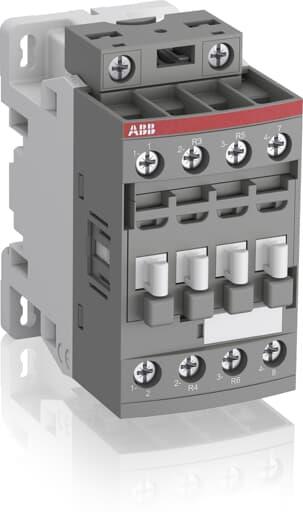

Contattore AF09-22-00 4P 4kW (9A AC-3) 100...250V 50/60Hz ABB, 1SBL137501R1300

SKU: 1SBL137501R1300
Codice a barre: 3471523116238
€29,95 €36,52
{vendita}

Spedizione e pagamento

Garanzia

Contattore AF09-22-00 4P 4kW (9A AC-3) 100...250V 50/60Hz ABB, 1SBL137501R1300
€29,95 €36,52
€29,95 €36,52

Descrizione

Контактната конфигурация е определяща за ABB AF09-22-00-13: четирите главни полюса са разпределени в два нормално отворени и два нормално затворени контакта, или 2NO+2NC. Апаратът представлява блоков контактор за командно превключване на силови вериги. Това разпределение на главните контакти трябва да се заложи още при съставянето на схемата.

Управление и свързване

Бобината е за 100 ... 250 V AC при 50/60 Hz или за DC в същия напреженов диапазон. Номиналното работно напрежение на контактора е 690 V. Присъединяването е с винтови клеми. Изпълнението няма вградени помощни контакти; при планиране на сигнални функции те се разглеждат отделно от четирите главни контакта.

Четириполюсната фамилия AF09 има компактна конструкция с AC/DC управление и вградено ограничаване на пренапреженията. Тя е предназначена за силови вериги с леко индуктивни или неиндуктивни товари. Клемите на бобината при серията позволяват свързване отгоре и отдолу. В рамките на серията се предлагат принадлежности за допълване на управляващия възел. За конкретния модел са посочени IEC/EN 60947-1 и IEC/EN 60947-4-1, както и UL 60947-1 и UL 60947-4-1.

При изграждане на командвана силова верига прегледайте „Контактори“ като отправна точка за следващите покупки. Подгответе контактната схема предварително и отделете изискванията за комутация на товара от необходимите сигнали към останалата част на управлението.

Caratteristiche

Dettagli del prodotto

Codice articolo
1SBL137501R1300
Colore
Dimensioni
Quantità per scatola
1
Quantità per cartone
27
Unità di misura
