Name: DIN telaio 6x28 mod. per quadro 1000x600 mm Spacial SE, SCHNEIDER ELECTRIC BASSA TENSIONE, NSYDLM168
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 255.50 EUR
Availability: OutOfStock

DIN шаси 6x28 мод. за табло 1000x600мм Spacial SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, NSYDLM168

DIN telaio 6x28 mod. per quadro 1000x600 mm Spacial SE, SCHNEIDER ELECTRIC BASSA TENSIONE, NSYDLM168

€255,50 €311,59

Descrizione

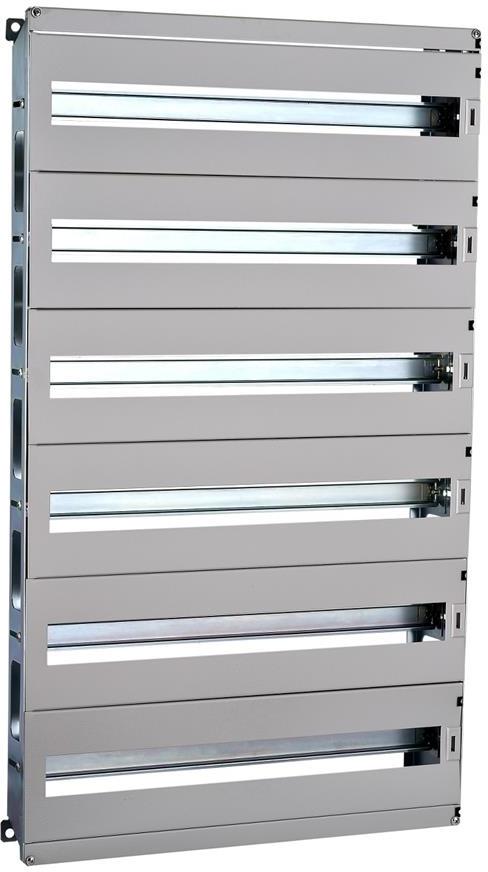

Шасито NSYDLM168 от PanelSeT изгражда вътрешна монтажна структура за модулно разпределение в съвместими шкафове PanelSeT S3D и PanelSeT CRN. Разполага с шест хоризонтални реда и общ капацитет 168 модула по 18 mm. Предназначено е за разполагане в предната част на шкафа и е изпълнение DLM.

Как е организирана конструкцията

Комплектът съдържа една носеща конструкция, два завършващи капака и шест предни панела с DIN шина 35 mm. Включена е и неутрална/заземителна клемна шина с присъединявания 2 x 16 mm² и 5 x 6 mm². Предните плочи са плътни и с изрези, според съставните елементи на шасито. Закрепването е с фиксиращ елемент отпред и отзад, при предвидените места за опорите.

Материалът е стомана, а повърхностното покритие е полиестерно прахово. Предният панел е сив, RAL 7035. Външните размери на шасито са височина 953 mm, широчина 555 mm и дълбочина 101,5 mm. DIN шината позволява регулиране по височина от 40 до 85 mm, което е параметър при планирането на вътрешното разположение.

За проект с няколко модулни реда разгледайте категорията „Електрически табла“, като започнете от необходимия капацитет и пространството за апаратурата. След избора на шкаф съпоставете неговата серия и вътрешните размери с монтажната конструкция, за да уточните цялостната конфигурация.
