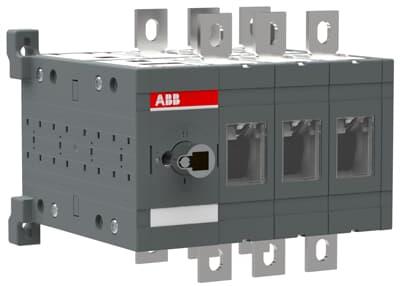

Sezionatore OT400E03C 400A 3P I-0-II senza maniglia ABB, 1SCA022764R1950

SKU: 1SCA022764R1950
Codice a barre: 6417019249667
€531,11 €647,70
{vendita}

Spedizione e pagamento

Garanzia

Sezionatore OT400E03C 400A 3P I-0-II senza maniglia ABB, 1SCA022764R1950
€531,11 €647,70
€531,11 €647,70

Descrizione

Две работни положения с междинно изключване определят схемата I-0-II на ABB OT400E03C. Това е ръчно управляван триполюсен товарен превключвател за 400 A, доставян без ръкохватка и вал. Отвореното превключване преминава през положение 0 между двете работни положения, което е основна особеност при избора на начина за превключване на захранването.

Апаратът е с механизъм от лявата страна, изпълнение 03, и е предназначен за монтаж върху основа. Присъединяването е чрез винтови клеми. При разполагането в табло страната на механизма, достъпът до клемите и изборът на отделните елементи за ръчно задвижване трябва да се разглеждат заедно с общата механична подредба.

Електрически параметри

Номиналното работно напрежение и номиналното изолационно напрежение са 1000 V. За категориите AC-21A, AC-22A и AC-23A са посочени работни токове 400 A. Конвенционалният термичен ток е 400 A, включително при работа в свободен въздух. Кратковременната токова устойчивост е 15 kA rms, импулсното издържано напрежение е 12 kV, а загубната мощност е 10 W. Изпълнението има степен IP20 и принадлежи към серията OT400_C.

При планиране на захранващата част на разпределително табло „Товарови прекъсвачи и разединители“ предлага широка посока за разглеждане. Подредете търсенето според необходимата комутационна функция, механичното управление и начина на присъединяване в конкретния проект.

Caratteristiche

Dettagli del prodotto

Codice articolo
1SCA022764R1950
Colore
Dimensioni
Quantità per scatola
1
Quantità per cartone
Unità di misura
