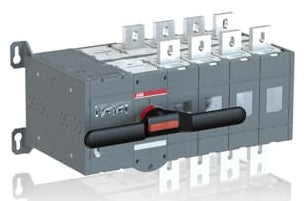

Sezionatore OTM… 1000A 4P I-0-II con azionamento a motore 230V e maniglia ABB, 1SCA112703R1001

SKU: 1SCA112703R1001
Codice a barre: 6417019453958
€3.173,69 €3.870,35
{vendita}

Spedizione e pagamento

Garanzia

Sezionatore OTM… 1000A 4P I-0-II con azionamento a motore 230V e maniglia ABB, 1SCA112703R1001
€3.173,69 €3.870,35
€3.173,69 €3.870,35

Descrizione

Четириполюсният OTM1000E4CM230C осъществява мрежово превключване с отворен преход през позиция 0, по схема I–0–II. Моторното задвижване е вградено и работи с 220–240 V AC. Моделът се доставя с ръкохватка за ръчно управление; това изпълнение остава различно от автоматичен превключвател с контролер.

Номиналният ток при AC-23 и 400 V е 1000 A, а мощността за същите условия е 560 kW. При AC-21 и 400 V токът е 1000 A. Максималното работно AC напрежение Ue е 1000 V. За изолацията са посочени Ui 1000 V и Uimp 12 kV. Загубите на мощност за конкретния четириполюсен вариант са 19 W.

Корпусът е сив и пластмасов. Ширината на устройството е 587 mm, височината — 306 mm, дълбочината — 297 mm. Присъединяването е с винтови клеми, а монтажът — върху основа. Степента на защита на предната страна е IP20. Черната удължена въртяща ръкохватка служи за ръчния режим.

Помощни NO, NC или превключващи контакти не са интегрирани. Монтирането на ръкохватката или на катинар възпрепятства дистанционното управление. Условията за ръчна и дистанционна работа трябва да се спазят при подбора на управляващата схема. Допълнителните помощни контакти и клемни принадлежности са отделни опции за серията OTM, без да се подразбира включването им в основния апарат. За серията OTM са посочени DIN EN 60947-3 и DIN EN 60947-6-1.

Caratteristiche

Dettagli del prodotto

Codice articolo
1SCA112703R1001
Colore
Dimensioni
Quantità per scatola
1
Quantità per cartone
Unità di misura
