Piastra di montaggio metallica cieca 300x250mm SE, SCHNEIDER ELECTRIC BASSA TENSIONE, NSYMM3025

SKU: NSYMM3025
Codice a barre: 3606480183270
€6,60 €8,05
{vendita}

Spedizione e pagamento

Garanzia

Piastra di montaggio metallica cieca 300x250mm SE, SCHNEIDER ELECTRIC BASSA TENSIONE, NSYMM3025
€6,60 €8,05
€6,60 €8,05

Descrizione

Монтажна повърхност за оборудване в корпус

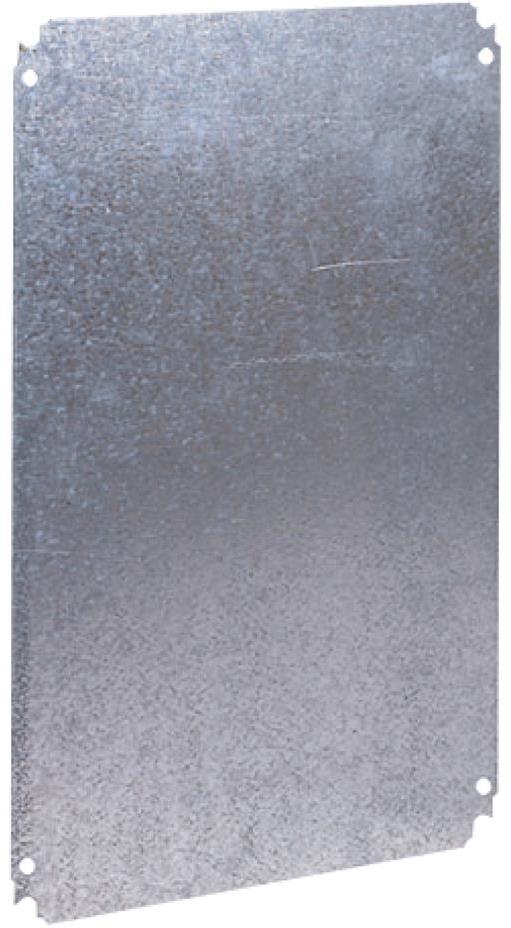

PanelSeT NSYMM3025 е плътна монтажна плоча от поцинкована стомана. Тя служи като вътрешна основа за разполагане и закрепване на електроапаратура. Конструкцията е многоцелева, а посочената съвместимост обхваща PanelSeT S3D, PanelSeT CRN и PanelSeT PLM. Плътното изпълнение е определящо при планирането на разположението на оборудването върху плочата.

Реалните размери на самата плоча са височина 250 mm и широчина 200 mm. Номиналните размери на съответния корпус са височина 300 mm и широчина 250 mm или височина 250 mm и широчина 300 mm. Разграничението между плоча и корпус помага да се сравнят правилно монтажната площ и избраното табло.

Дебелината на стоманата е 1.8 mm, а нетното тегло на плочата е 0.706 kg. Постоянно допустимият товар е 60 kg. При разполагане на апаратите общото натоварване се разглежда заедно с необходимото място за закрепване и подхода на проводниците към отделните устройства.

Предвидени са монтаж върху стъпкови водачи и директно закрепване към задни шпилки. Винтовото фиксиране върху шпилки използва M8; възможно е и закрепване с фиксиращ елемент. Комплектът съдържа една монтажна плоча.

За подредбата вътре в корпуса категорията „Окомплектоване на табла“ предлага обща ориентация към монтажните компоненти. Полезно е първо да очертаете местата на апаратите, а след това да планирате пространството за връзките между тях.

Caratteristiche

Dettagli del prodotto

Codice articolo
NSYMM3025
Colore
Dimensioni
Quantità per scatola
1
Quantità per cartone
Unità di misura
