Name: Morsettiera Linergy DS 4P 125A, 60 fori, 10 moduli SE, SCHNEIDER ELECTRIC BASSA TENSIONE, LGY412560
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 33.80 EUR
Availability: OutOfStock

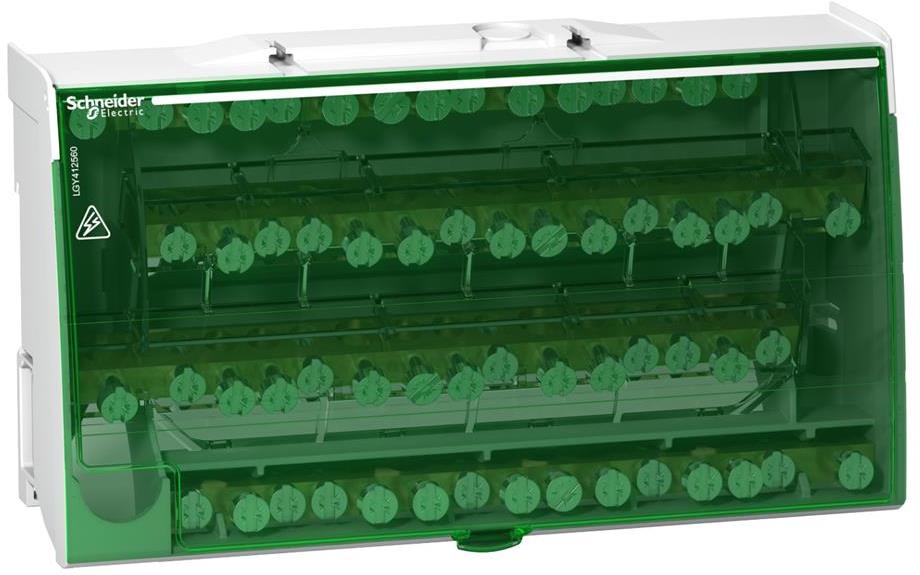

Клемен блок Linergy DS 4P 125A 60 отвора 10 мод. SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, LGY412560

Morsettiera Linergy DS 4P 125A, 60 fori, 10 moduli SE, SCHNEIDER ELECTRIC BASSA TENSIONE, LGY412560

€33,80 €41,22

Descrizione

Linergy DS LGY412560 е четириполюсен разпределителен блок за DIN шина. Изходящите присъединявания са организирани в 4 x 15 отвора, което позволява разпределяне на проводниците по отделните полюси. Блокът е бял, RAL 9003, с височина 100 mm, широчина 174 mm и дълбочина 50,5 mm.

Захранването се свързва с винтова клема за един твърд проводник 10…35 mm² или един гъвкав проводник с кабелен накрайник 6…35 mm². Разпределителните връзки включват три позиции за твърди проводници 6…35 mm² или гъвкави с накрайник 4…25 mm² и единадесет позиции съответно за 1,5…16 mm² или 1,5…10 mm².

Електрически и монтажни параметри

Номиналният работен ток е 125 A при 40 °C. Ue е 230 V AC Ph/N и 440 V AC Ph/Ph, Ui е 500 V AC, а Uimp е 8 kV. Зададени са Icw 4,2 kA за 1 s и Ipk 28 kA. Работният температурен диапазон е -25…55 °C.

За захранващото присъединяване е зададен момент 2,5 N.m, а за разпределителните връзки — 2 N.m. Съвместимите гами включват Prisma G, Prisma P, Prisma PH, Prisma Pack, Spacial, Kaedra, Pragma, TeSys и ComPact. При проектиране съпоставете броя на разклоненията със сеченията на проводниците за всяка група клеми.
