IP и IK: как да четете защитата на корпусите без грешни изводи

IP и IK описват различни характеристики на корпуса и трябва да се четат отделно. IP е свързан със защитата срещу проникване на твърди тела, прах и вода, а IK — с механичните удари. Нито едното означение само по себе си е пълен отговор дали дадено изделие е подходящо за конкретното място. За точен избор са нужни кодът, изделието или изпитаната конфигурация, към която се отнася, и ограниченията в документацията.

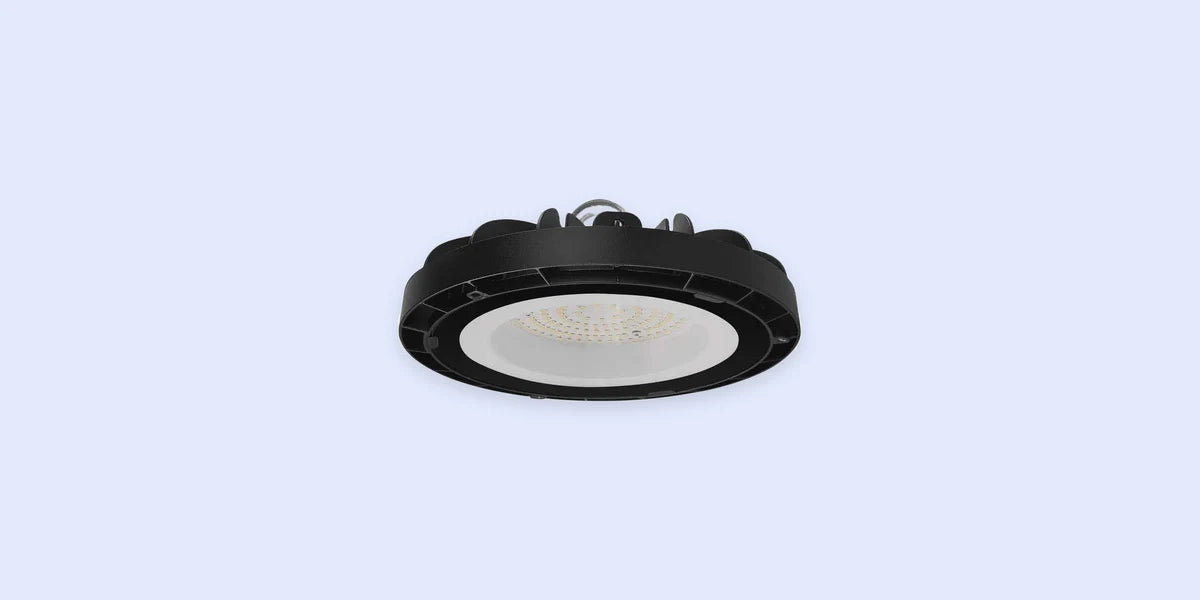

Това е полезна отправна точка при сравнение на промишлени осветители, корпуси и други изделия. Вместо да подредите всички предложения по най-голямата цифра, първо запишете какво въздействие оценявате: прах, вода или удар. После съпоставете съответния показател. Така една характеристика няма да се превърне в заместител на друга, за която още липсват данни.

Какво всъщност разграничават двете цифри след IP

IEC 60529 класифицира степените на защита, осигурявани от корпуси на електрическо оборудване. Първата цифра в IP означението описва защитата срещу твърди тела и прах, а втората — срещу вода. Четете ги като две отделни позиции. Ако интересът ви е към водно въздействие, не използвайте първата цифра като основание за заключение по този въпрос.

При първа цифра 5 е допустимо ограничено проникване на прах без вреда за работата; 6 означава прахонепроницаемост. Това е конкретно разграничение между IP5x и IP6x. То не казва нищо допълнително за водната защита. Изразът „по-висок IP“ е твърде общ, когато едната позиция се увеличава, а другата остава същата или е различна.

За втора цифра 4 е посочена защита при пръски вода от всички посоки. От тази характеристика не следва пригодност за потапяне или водоструйно почистване. Когато описвате условията, използвайте конкретни думи: „пръски“ е различен въпрос от „потапяне“. Общото „има вода наблизо“ не позволява точно съпоставяне с документацията на изделието.

Пример за сравнение без смесване на показателите

Ако сравнявате означения IP54 и IP64, разликата е в първата цифра: ограничено проникване на прах срещу прахонепроницаемост. Втората цифра е еднаква и в двата кода. Това е упражнение по прочит на означенията, а не твърдение за два конкретни продукта. От него не следва, че единият корпус е по-удароустойчив, устойчив на UV или подходящ за определено място на монтаж.

IK не може да се прочете от IP

За механичните удари се използва отделното означение IK. По-висок IP не доказва по-висок IK. Затова в сравнителната таблица оставете две колони и препишете действително публикуваните стойности. Ако за един модел е посочен само IP, запишете IK като липсваща информация, вместо да го извеждате от вида на корпуса, материала на снимката или от IP кода.

Същият подход важи за въздействия, които тези данни не потвърждават. IP не е доказателство за устойчивост на химикали или UV. Ако те са част от задачата ви, потърсете отделни условия от производителя. Не е нужно да отхвърляте модел само защото краткото описание е непълно; нужно е да различите непотвърденото свойство от действително заявеното.

Към кой предмет се отнася посочената защита

Преди да сравните цифрите, уточнете обекта на твърдението. В разгледания технически лист за Schneider Electric iC60N самостоятелният апарат е посочен като IP20, а в модулна кутия е посочен IP40. Това е пример за различие между компонент и конфигурация. Не означава, че произволна кутия придава IP40 на всеки апарат или че цялото табло автоматично получава тази характеристика.

При избор на индустриални табла и табла с контакти формулирайте въпроса за точното изпълнение. Запишете дали данните са за отделен компонент, празен корпус или описана комплектована конфигурация. Това са категории за подреждане на документацията, не предположение за резултата от сглобяването. Когато се промени компонент или изпълнение, проверете дали старото твърдение продължава да се отнася до новата комбинация.

Два примера защо ограниченията са част от характеристиката

В листа LPV-60 има условия за външна употреба без пряко слънце, ограничение за потапяне и препратка към ръководството. Следователно означението IP67 не трябва да се превръща в обещание за неограничено излагане на атмосферни условия или постоянно подводно ползване. Тук примерът служи за прочит на ограниченията на конкретния модел, а не за препоръка на захранване за определено осветително приложение.

При WAGO Gelbox заявеното IPX8 се отнася до изпитана комбинация с определени WAGO съединители. Глобалната страница посочва семейство 2273 и лостови или inline 221 до 6 mm² като изпитани семейства. Точният размер Gelbox и допустимото запълване остават по продуктовата таблица, а регионалните американски комбинации се различават. Тези данни не приписват IPX8 на гола клема или на произволна кутия с гел.

Кратък лист за решение преди поръчка

Към този лист добавете едно кратко описание на мястото и очакваните въздействия. Не го заменяйте с общото „за навън“ или „за индустрията“. После отбележете кои въпроси имат пряк отговор в документа и кои остават отворени. Каталожният запис за IEC 60529 не предоставя пълния стандарт или правила за зоните в баня; прочитът на IP сам по себе си не решава такава задача.

Например при предложение за друга кутия не е достатъчно да препишете защитата от първоначалната оферта. Запишете новата референция и проверете дали наличният документ описва точно нея и използваната комбинация. При второ предложение с ясно заявен IP, но без IK, сравнението по удароустойчивост още не е завършено. Тази празна клетка не е автоматично по-ниска оценка; тя означава, че нямате потвърден отговор. Така листът служи и за разговор с доставчик: изпращате конкретен въпрос за конкретно изпълнение, вместо да искате общо уверение, че всичко ще бъде подходящо.

При промяна на избора върнете сравнението към точната конфигурация. Запазете източника и условията до всяка стойност, за да е ясно кое твърдение използвате. Добре прочетеният код е конкретна характеристика с определен обхват. Ползата му се губи, когато бъде съкратен до общото „защитено от всичко“.
