Електроматериали

Електроматериалите се избират като свързани части от една задача: откъде идва захранването, как достига до точката на употреба и какви механизми, корпуси и аксесоари са необходими по пътя. В тази категория можете да преминете от ключове и контакти към табла, кабели, кабелни трасета и захранвания. Най-полезният начален списък описва предназначението и условията на работа, преди да изброи отделните артикули.

Разделете задачата на функционални групи

При обновяване на стая отправната точка често са механизмите и местата за включване. При оборудване на работилница към тях се добавят трасета, корпуси и управляваща апаратура. При система с отделно захранване е необходима проверка и на изходните му параметри. Подредете списъка по тези функции, вместо да смесвате всички части в една редица. Така става по-ясно кои позиции вече са определени от проекта и за кои още липсват размер, референция или техническо условие.

Запазете означенията на съществуващите компоненти, когато търсите допълнение към система. Снимка на лицев панел може да помогне за външния вид, но продуктовият номер, серията и монтажната документация дават по-точна отправна точка за съвместимост. За нова инсталация подборът на защитите, проводниците и връзките следва да бъде съгласуван с проектант или квалифициран електротехник.

Ключове, контакти и завършване на работното място

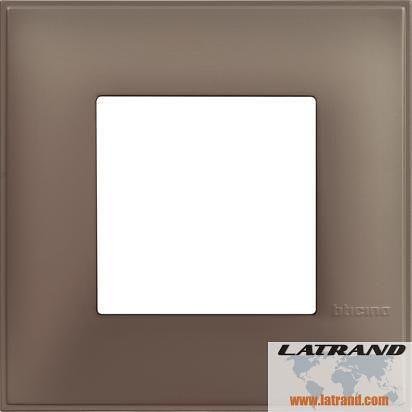

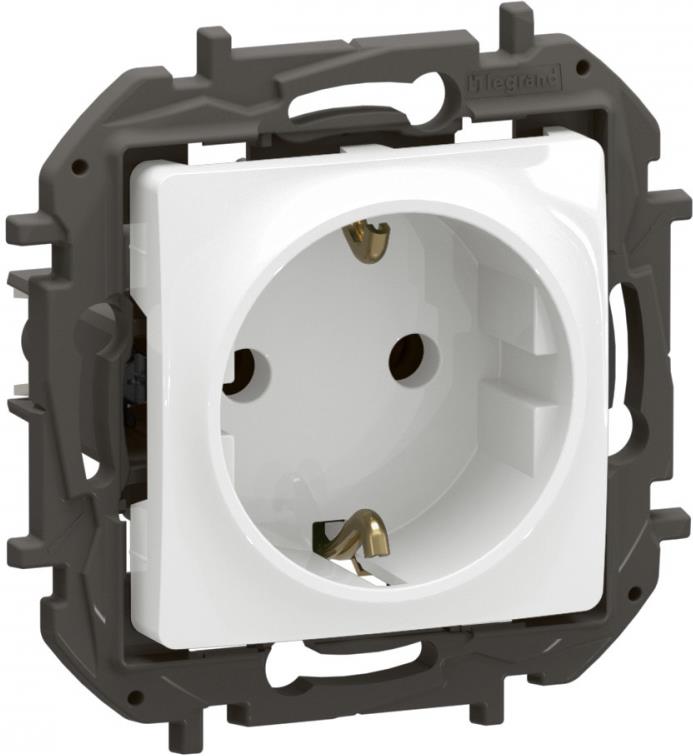

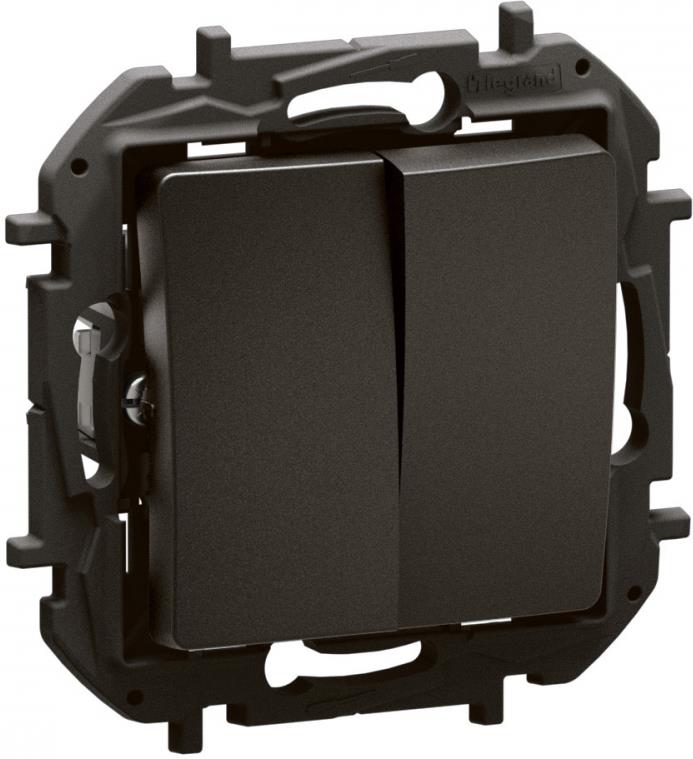

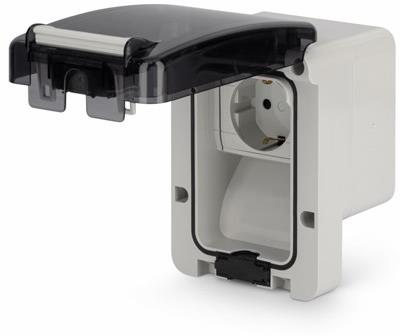

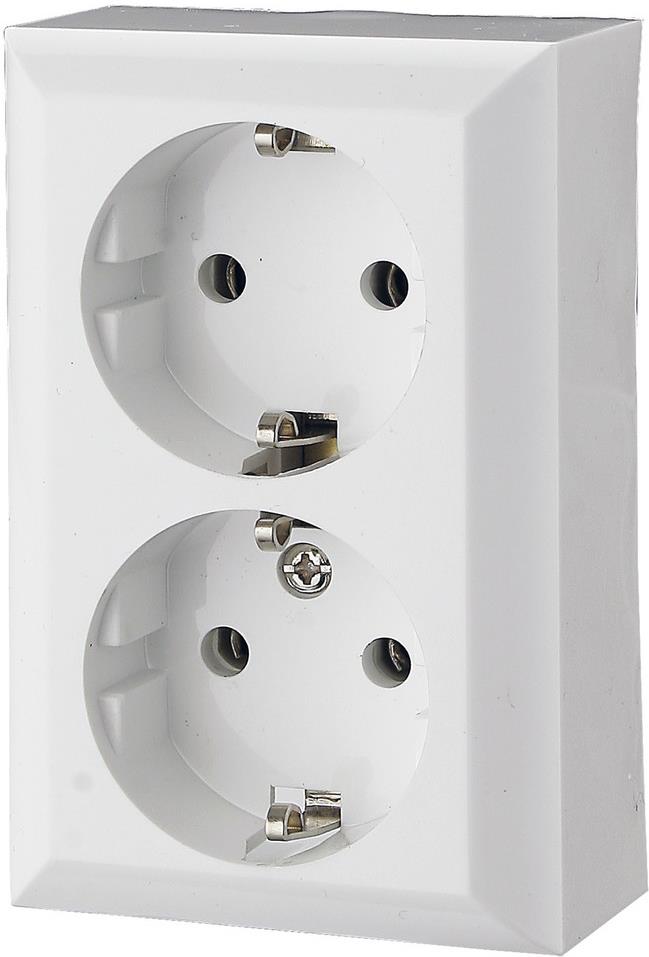

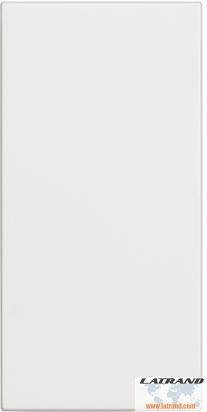

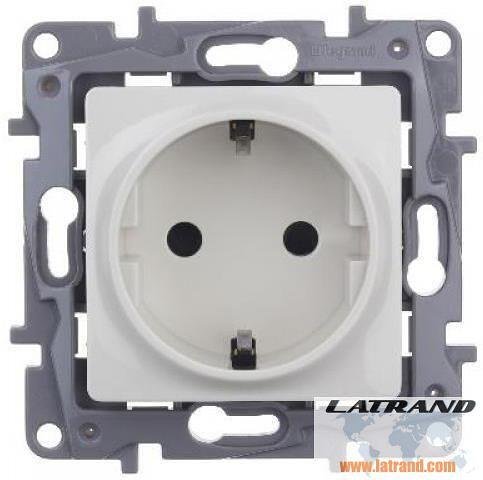

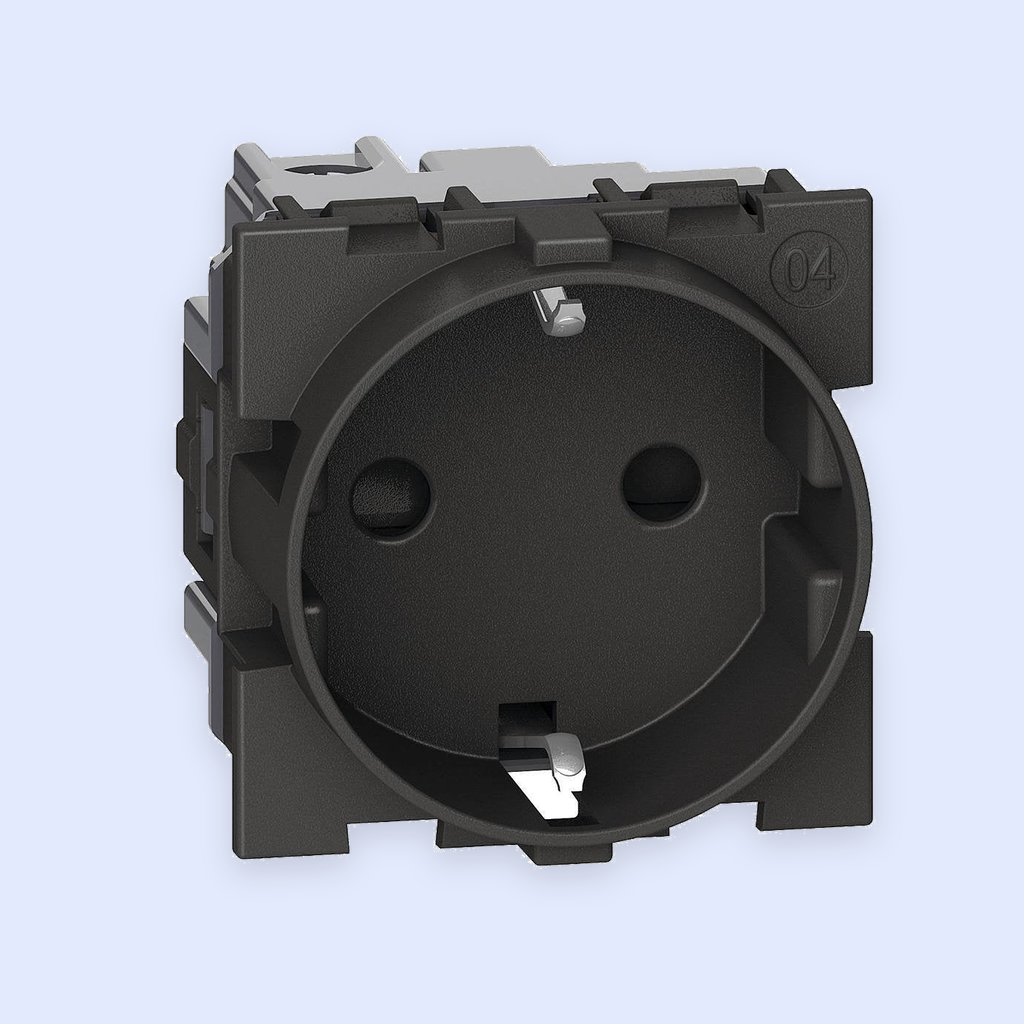

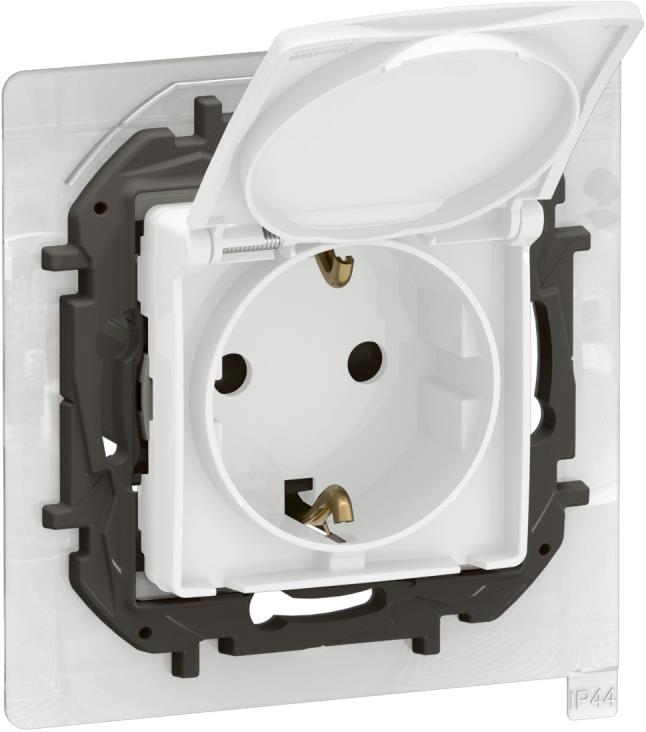

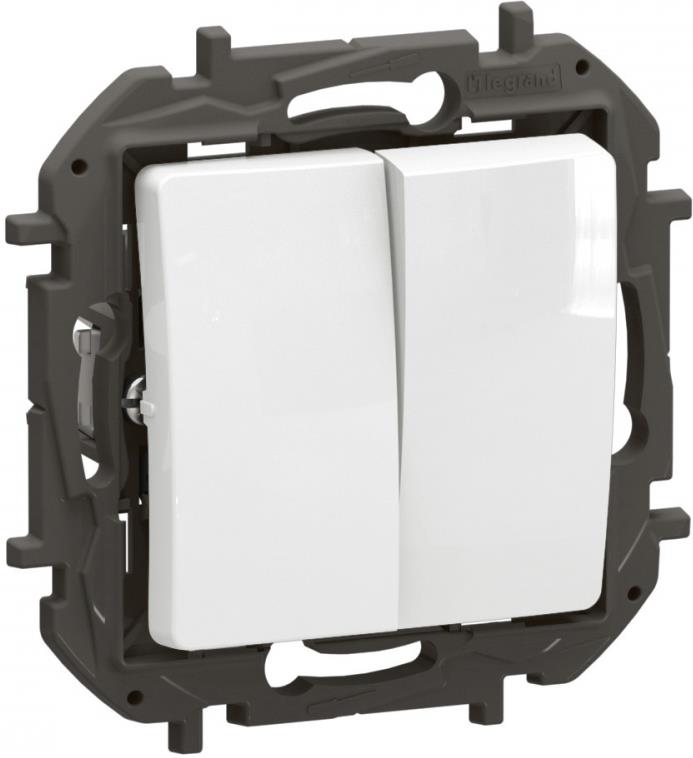

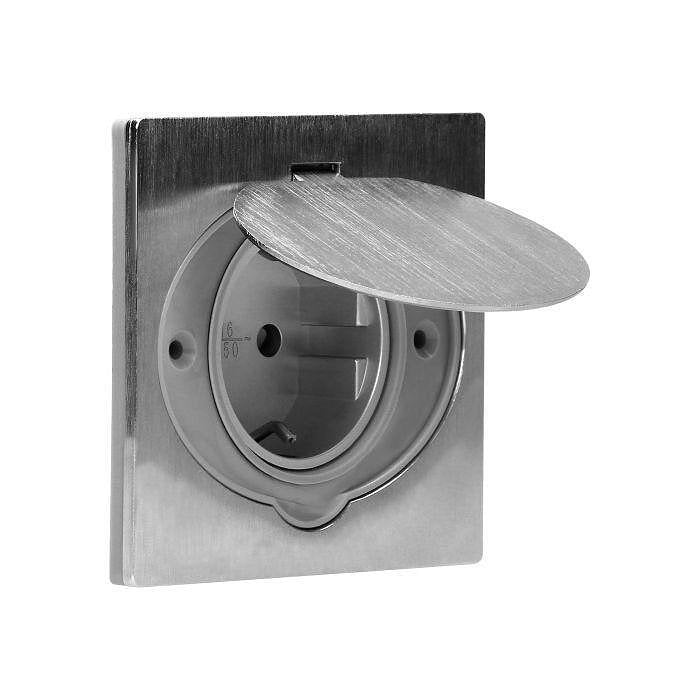

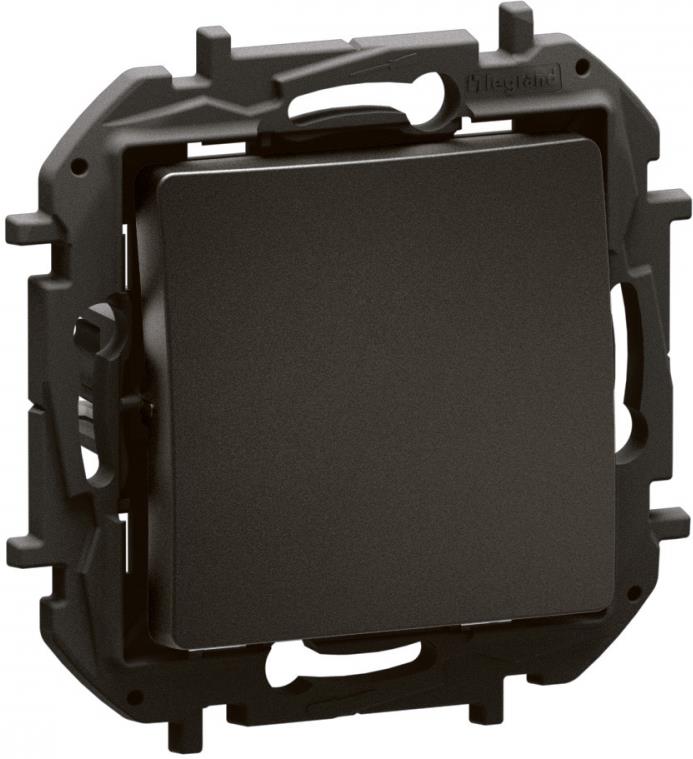

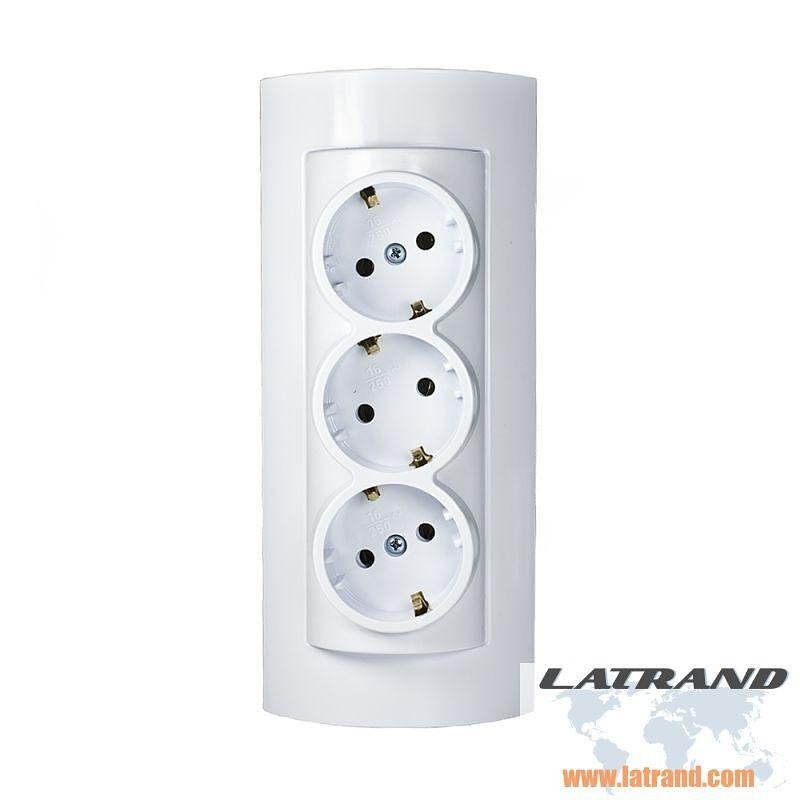

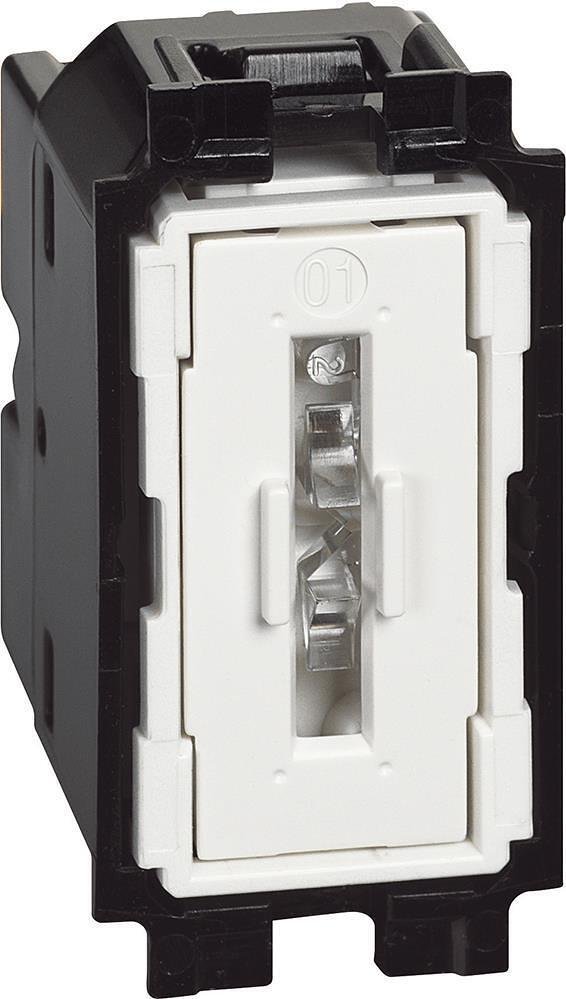

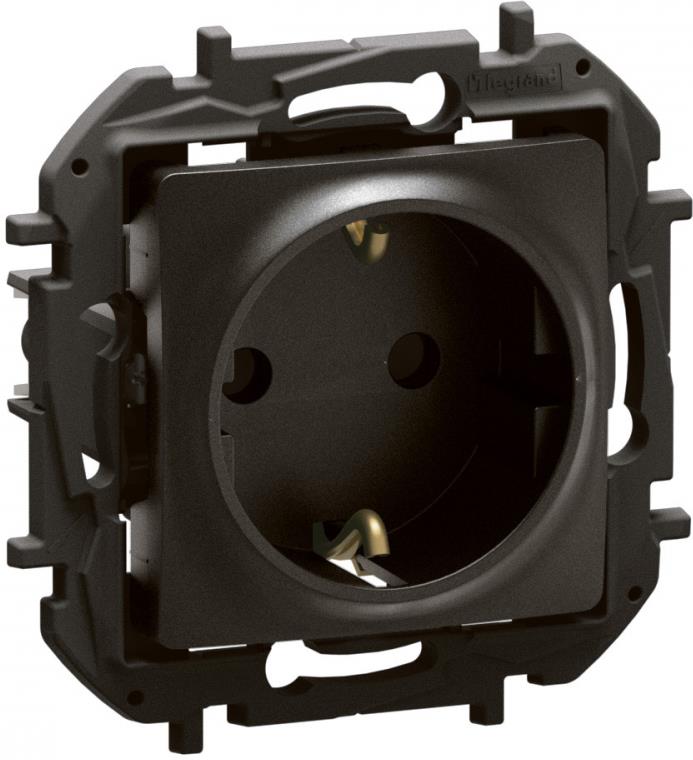

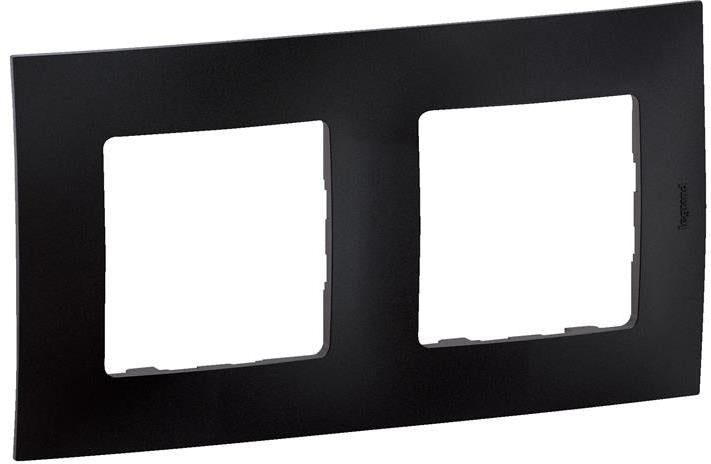

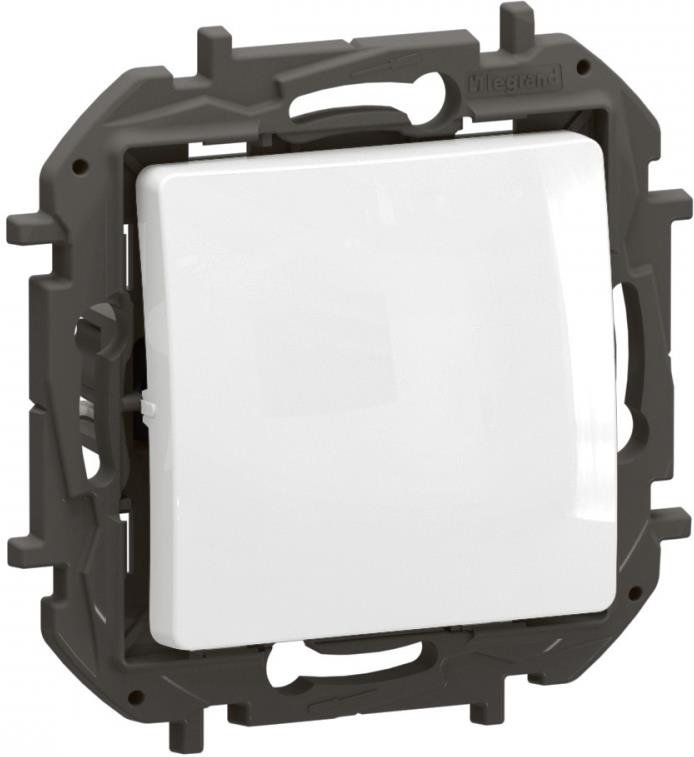

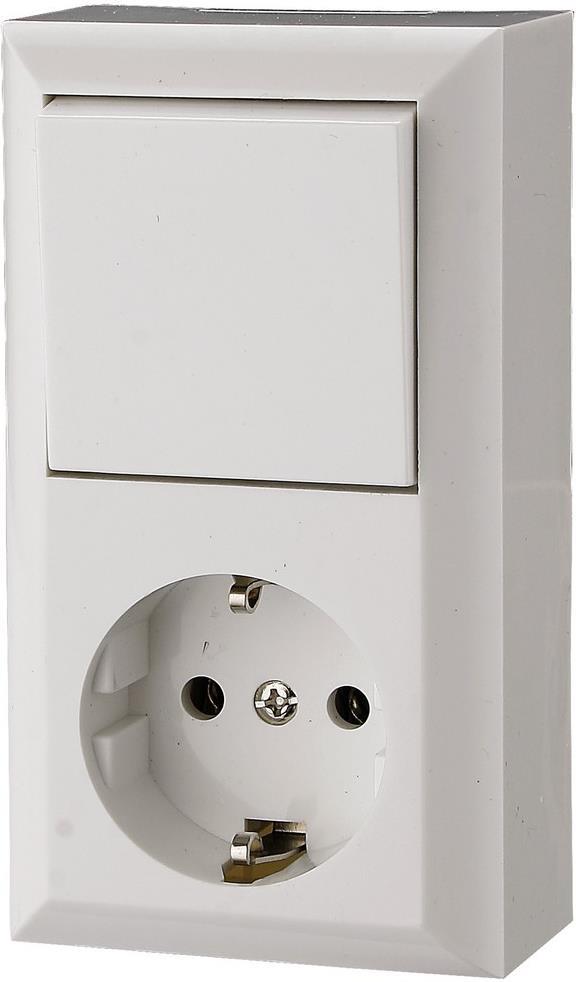

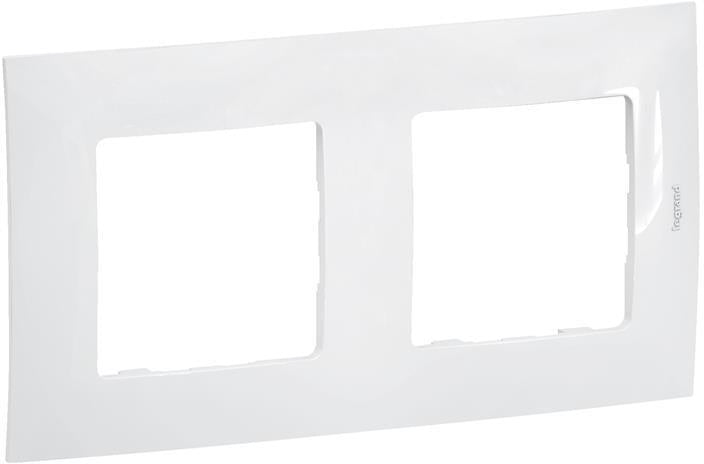

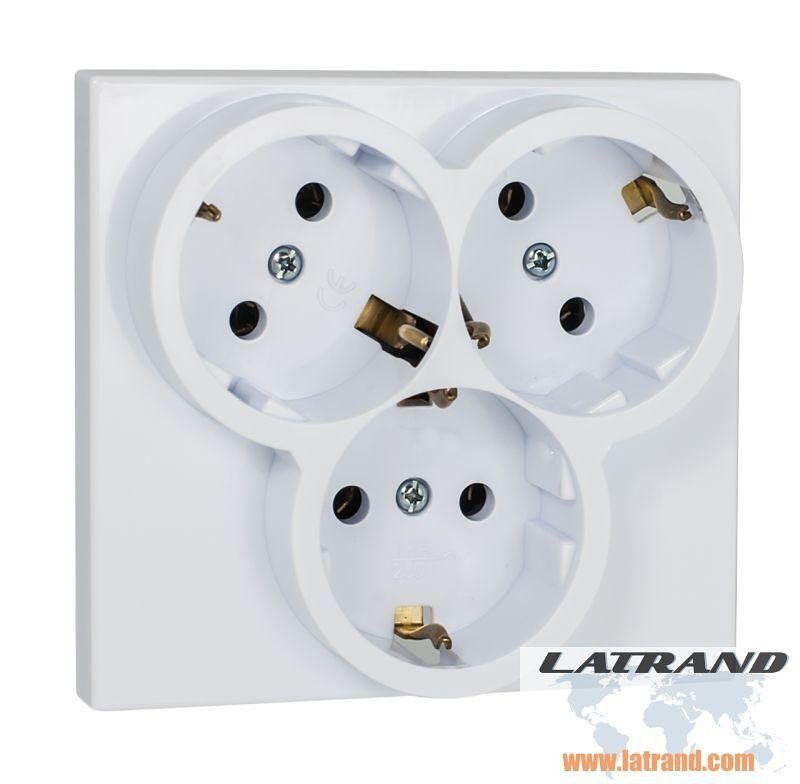

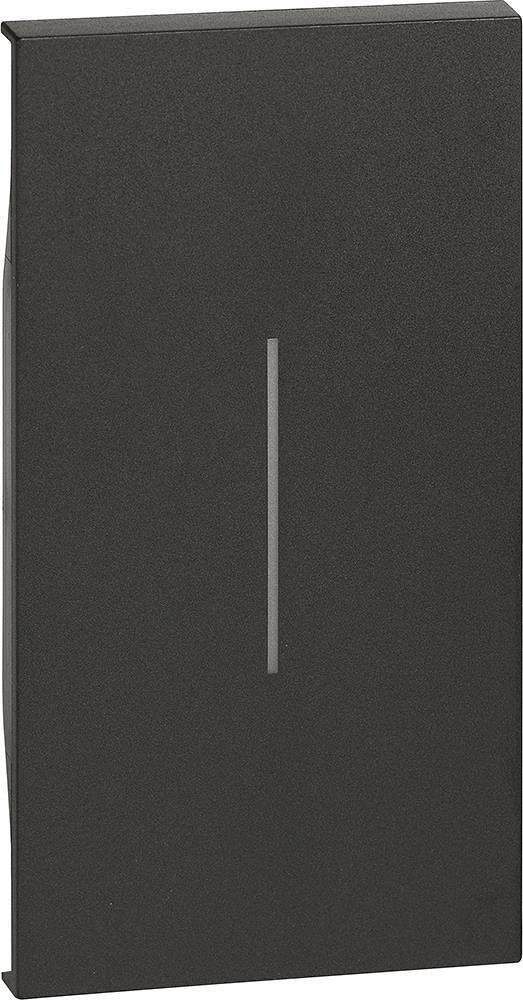

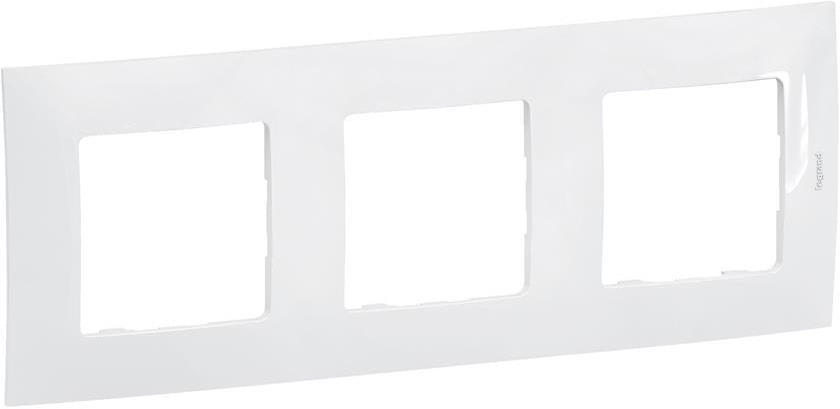

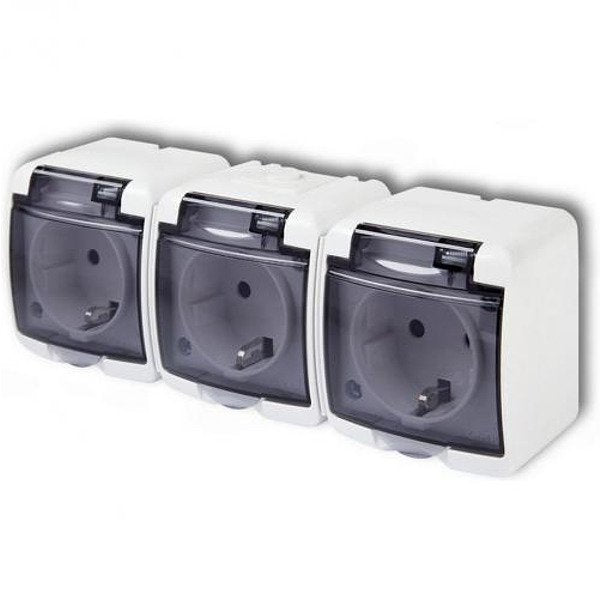

В ключове, контакти и разклонители започнете от функцията. Ключовете за осветление водят към управление на светлината, а контактите и розетките разделят силови и комуникационни точки. Ако търсите завършена комбинация от една серия, разгледайте и рамките, лицевите панели и механизмите. Проверете какво включва всяка позиция: механизъм, носеща рамка и декоративен панел могат да бъдат отделни елементи.

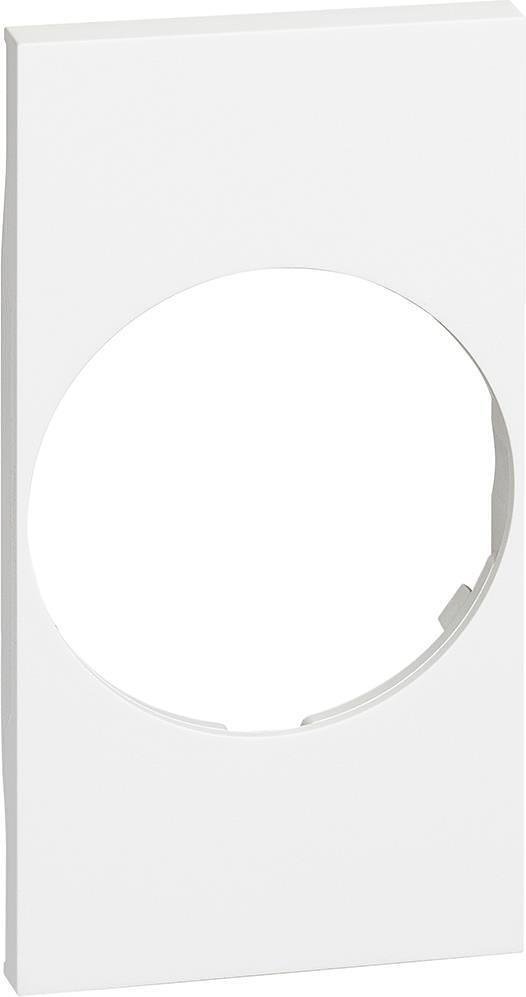

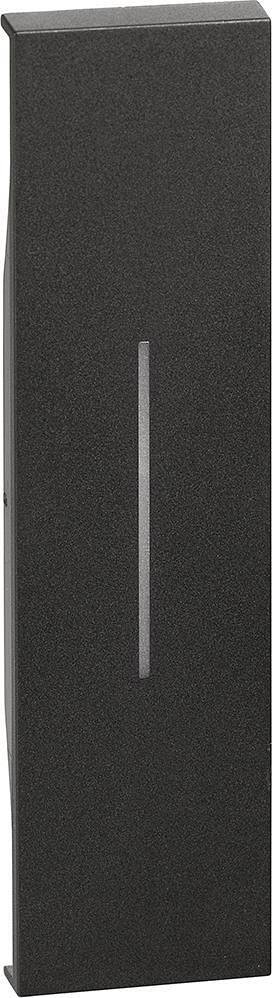

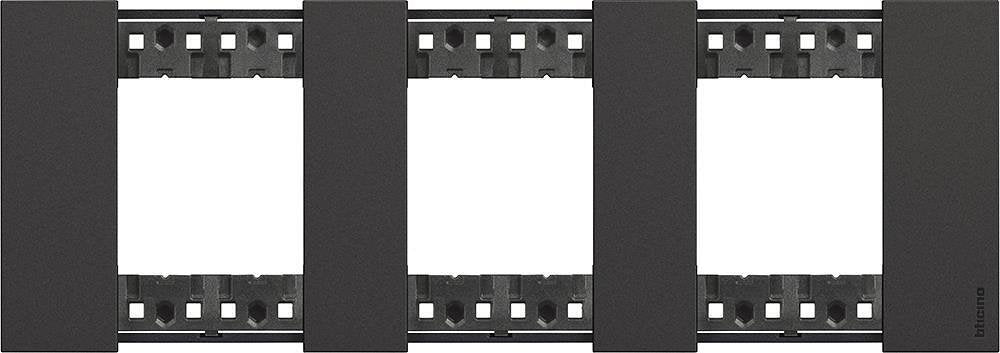

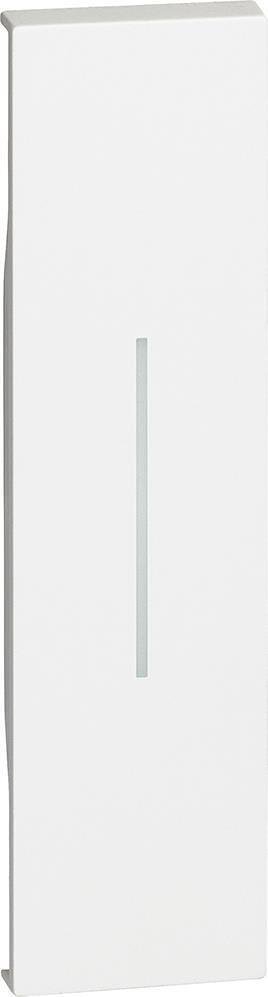

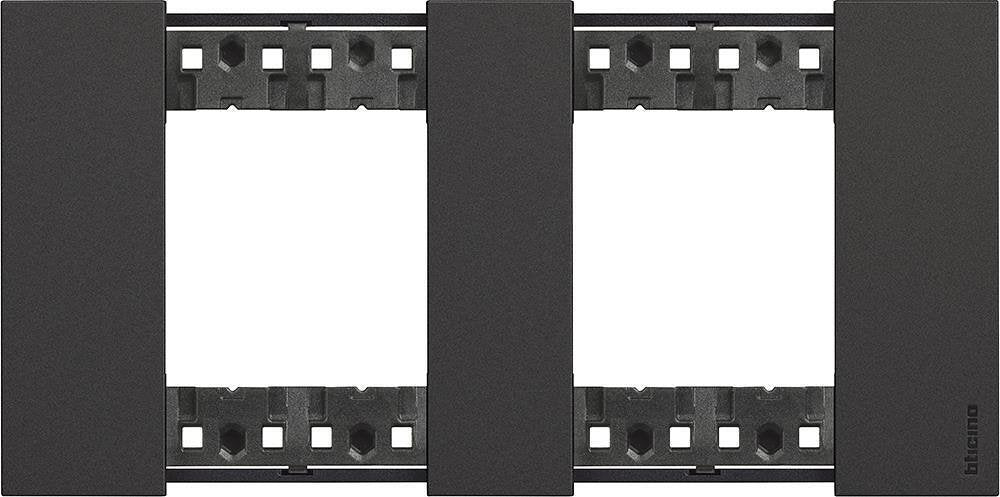

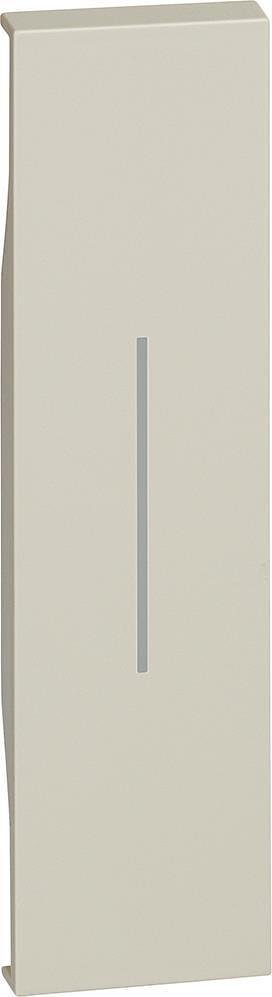

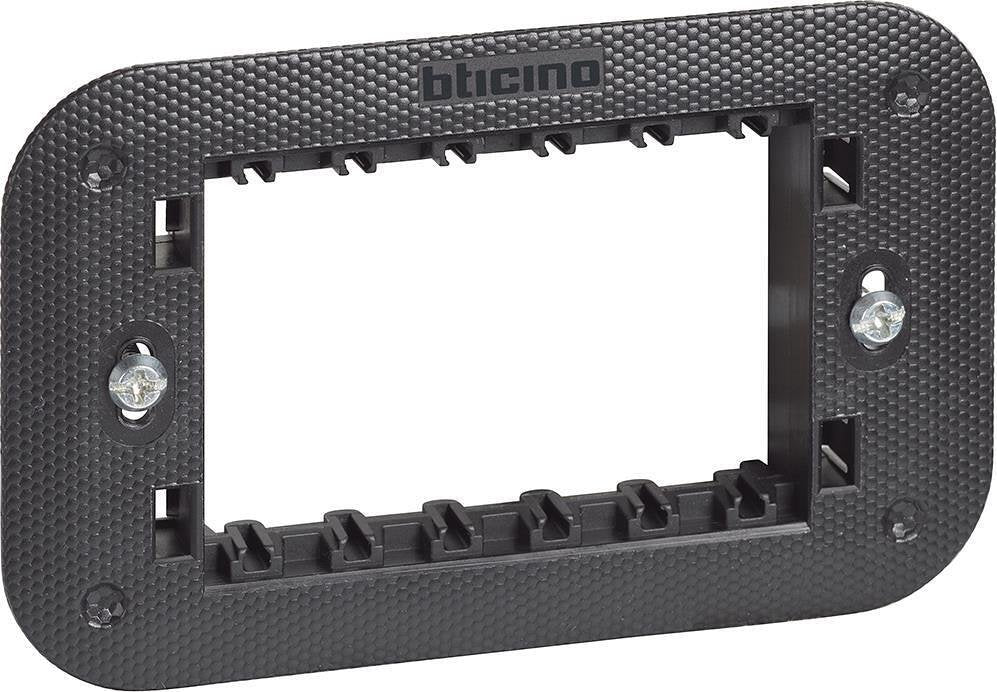

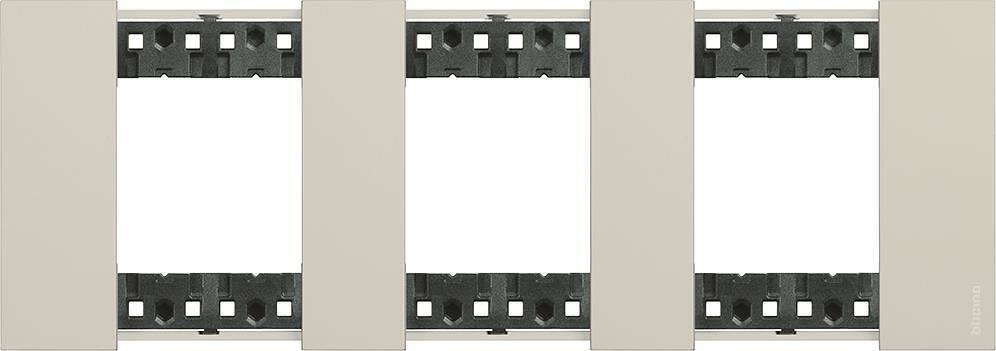

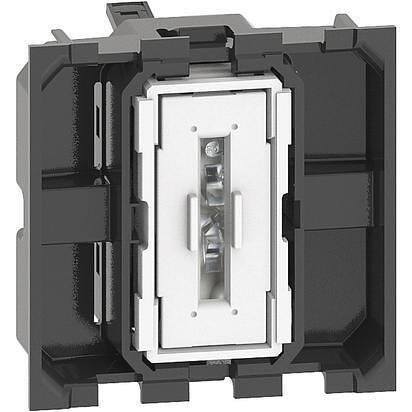

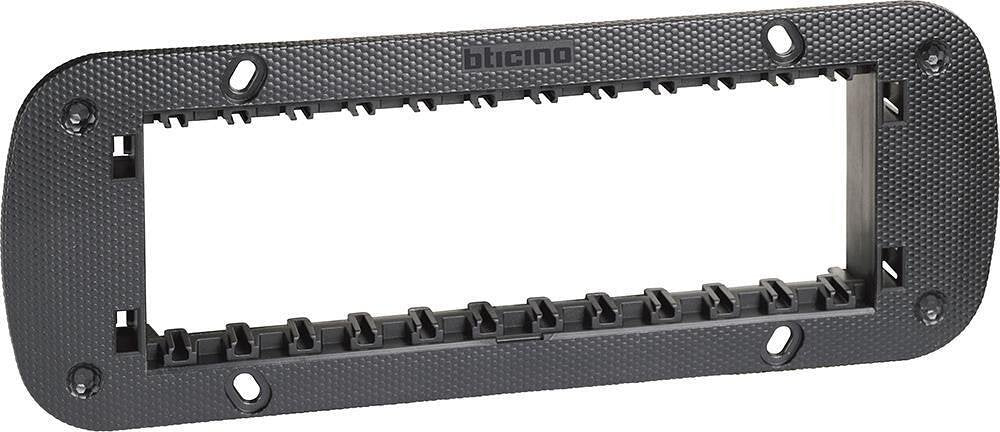

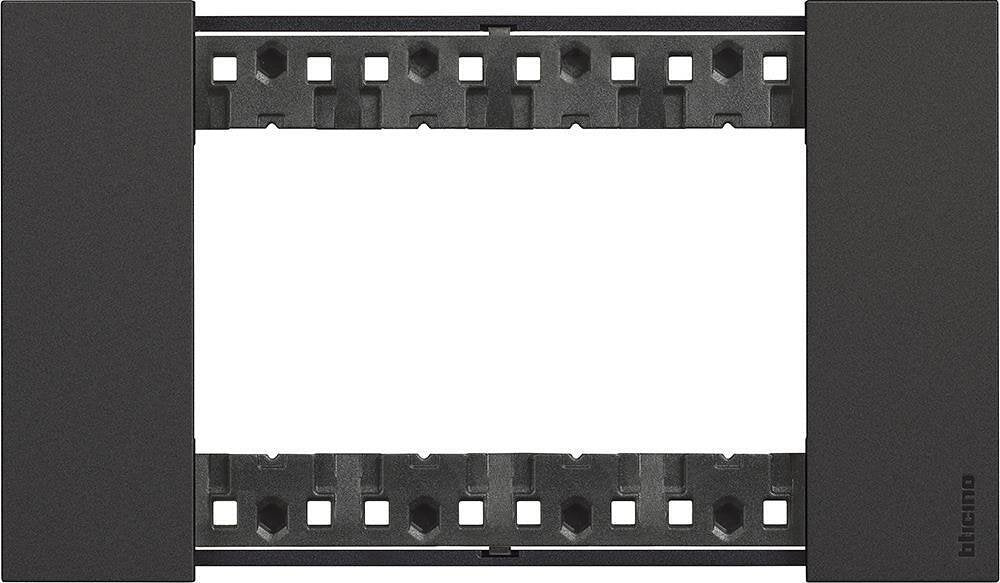

BTicino например разграничава носачи за Living Now според броя модули, а при Livinglight има отделни носачи за AIR лицеви рамки. Това показва защо еднаква марка и сходен цвят не са достатъчни за избор на комплект. Преди поръчка уточнете серията, броя позиции, начина на закрепване и съответната конзола. При подмяна на единичен елемент запишете референцията на запазените части, за да сравните точната комбинация.

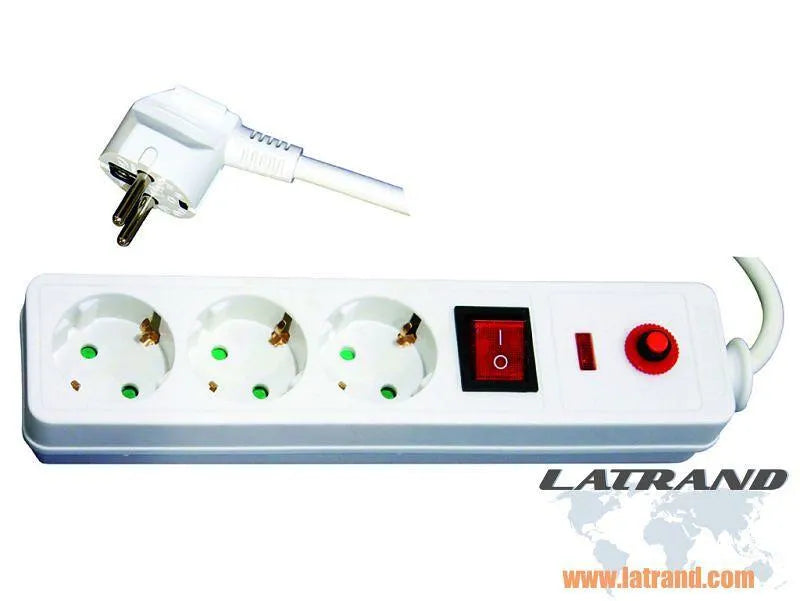

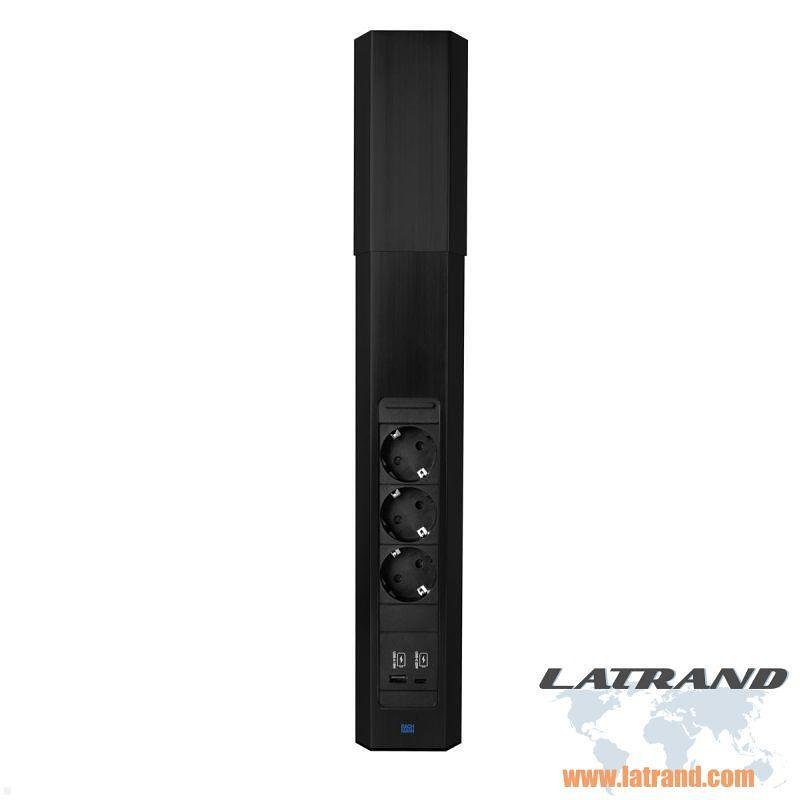

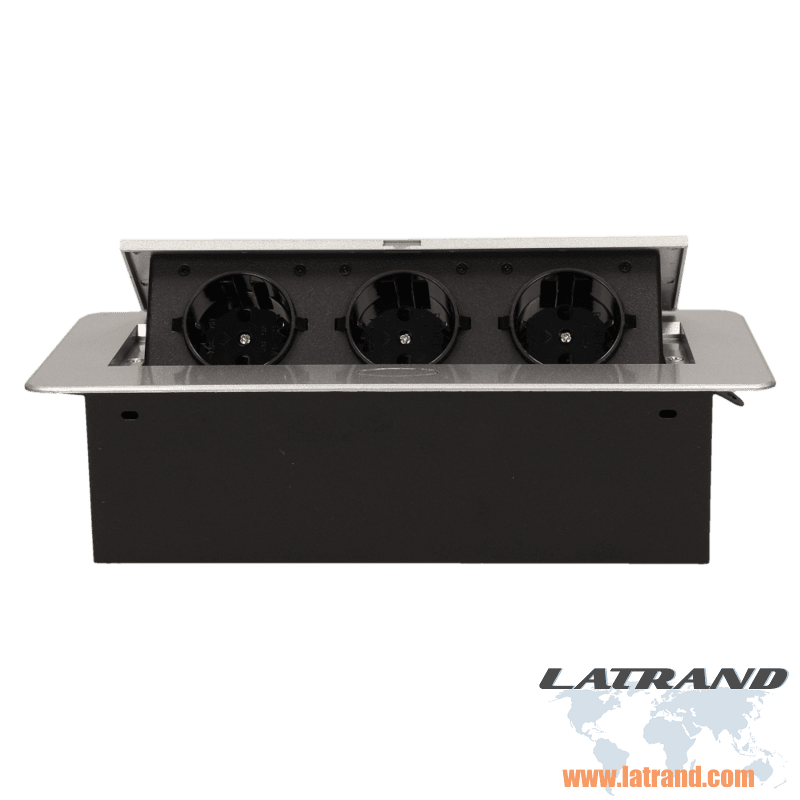

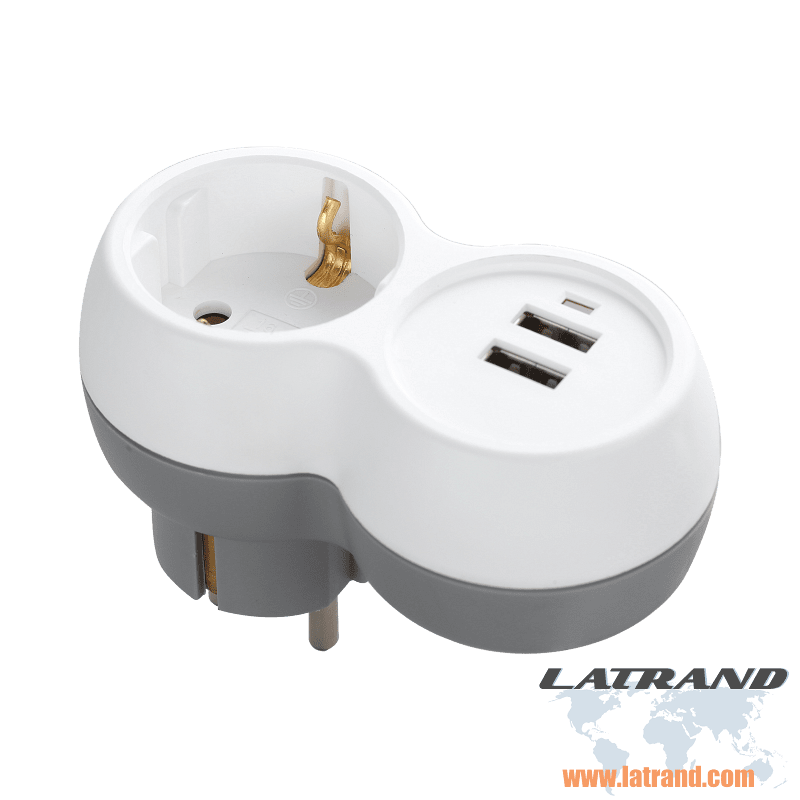

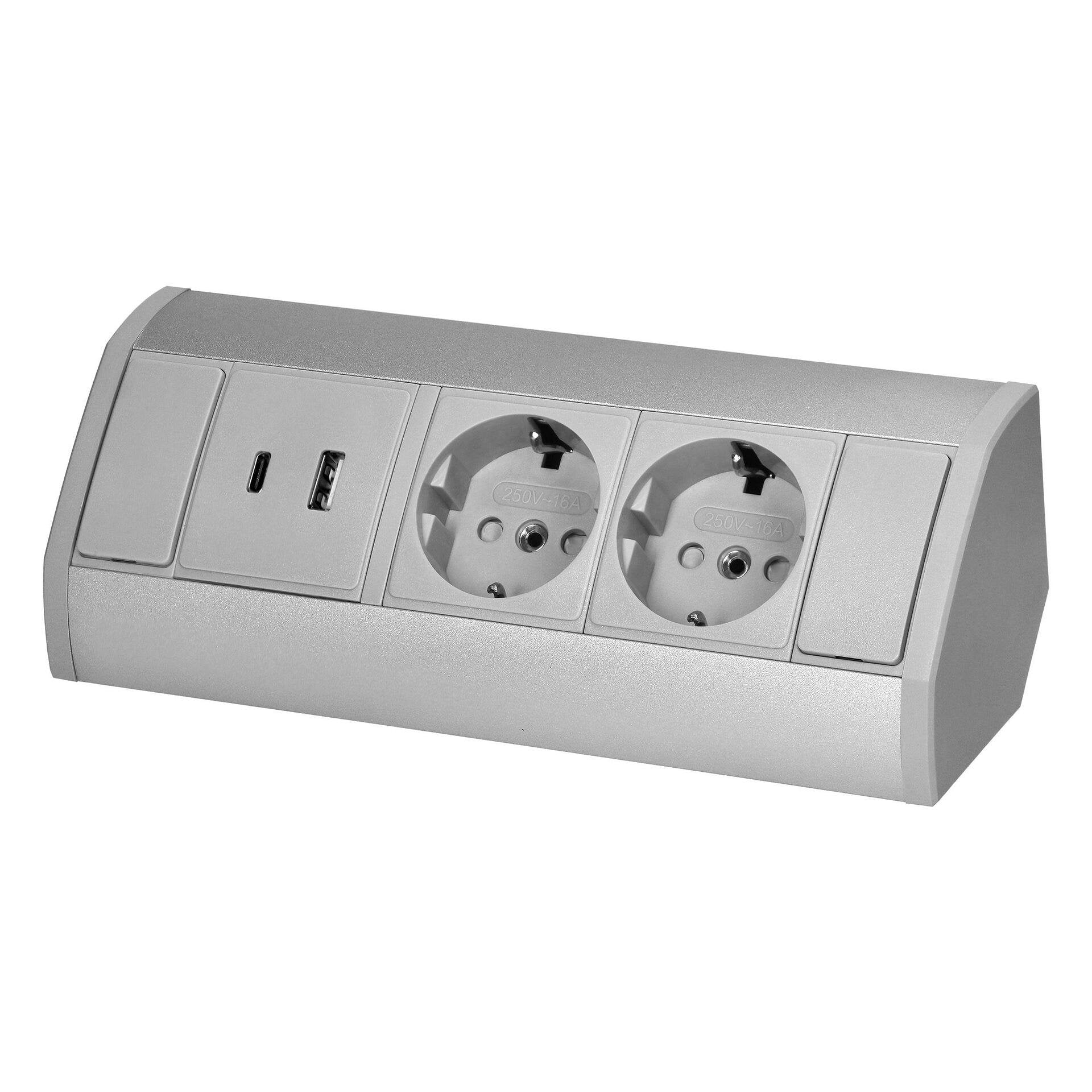

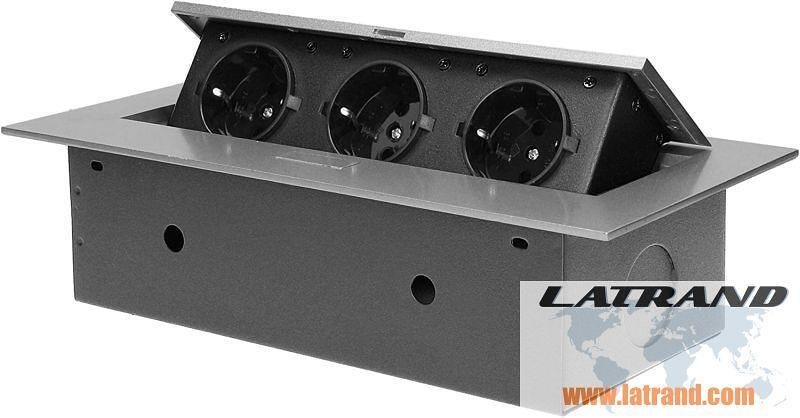

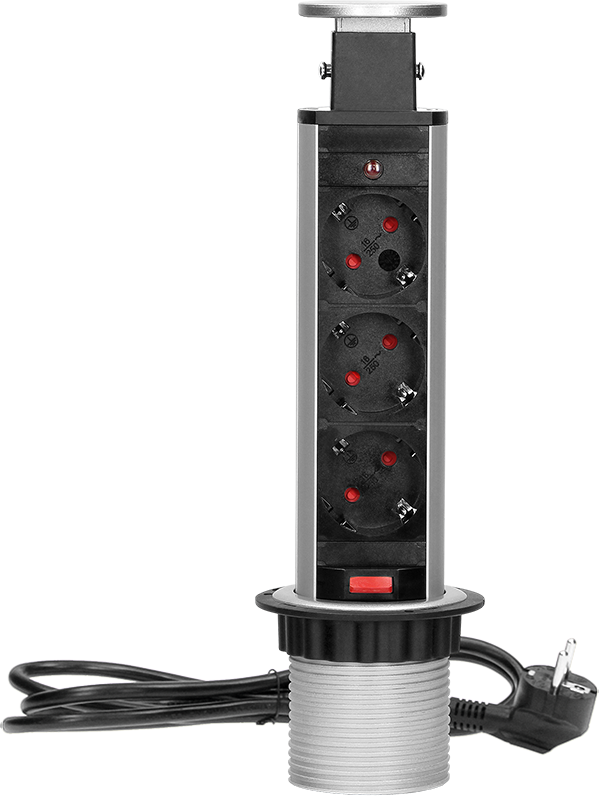

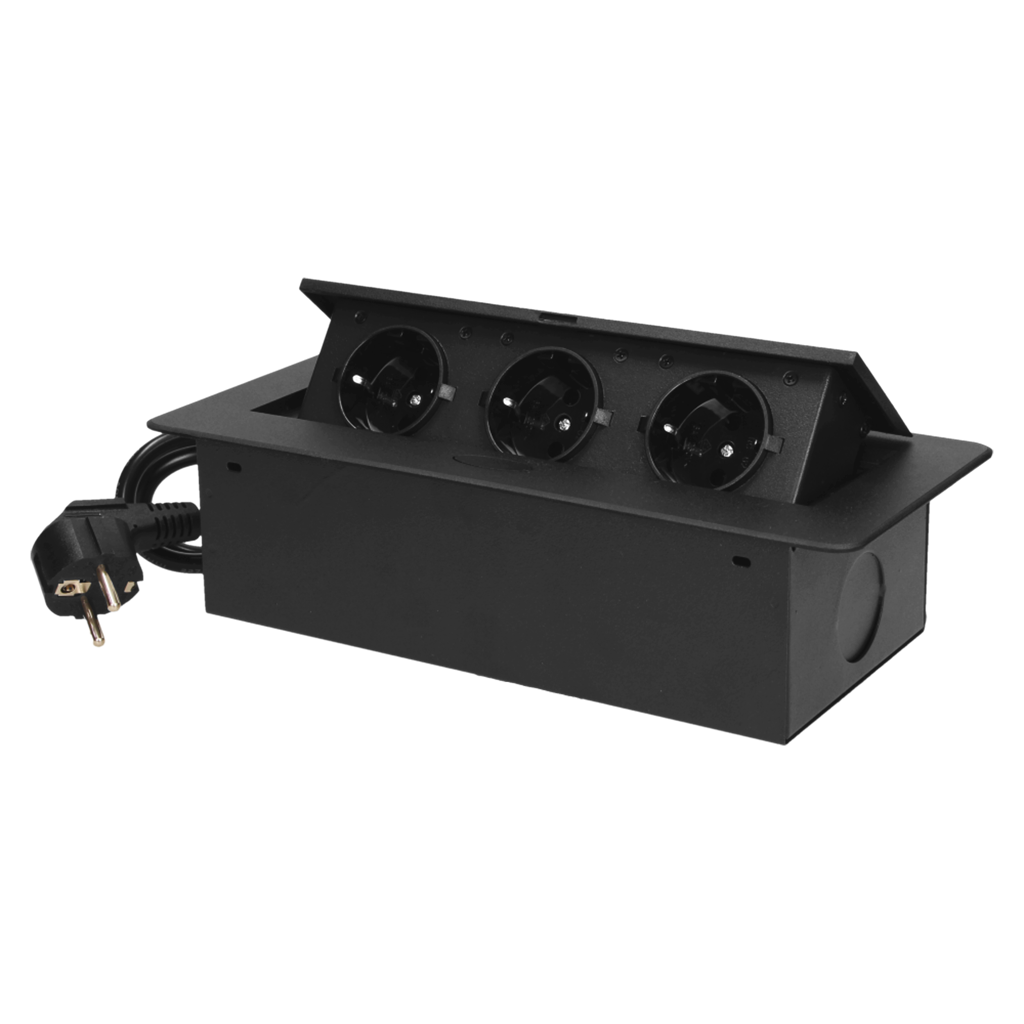

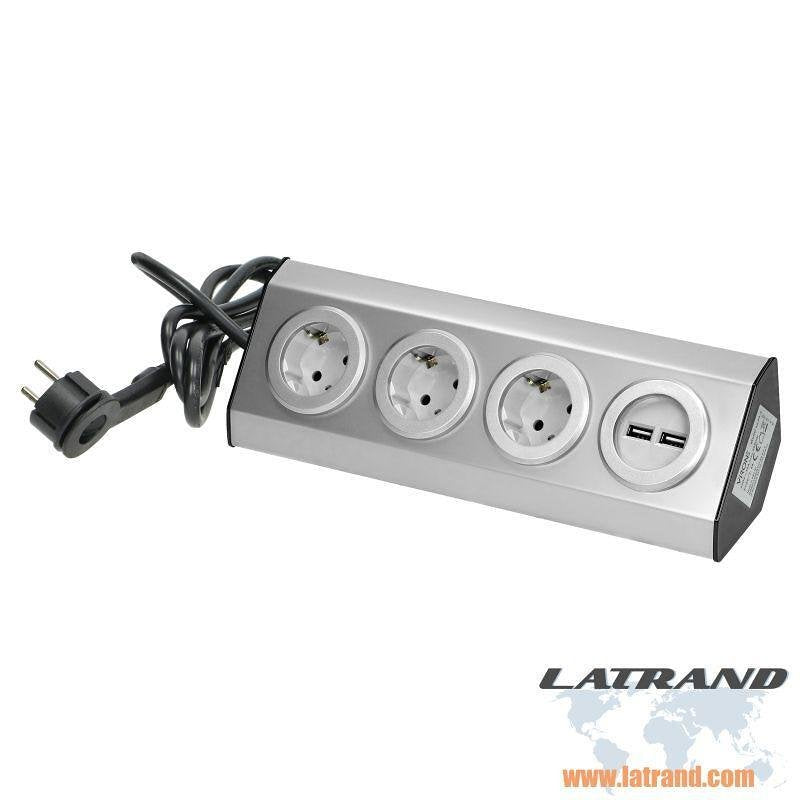

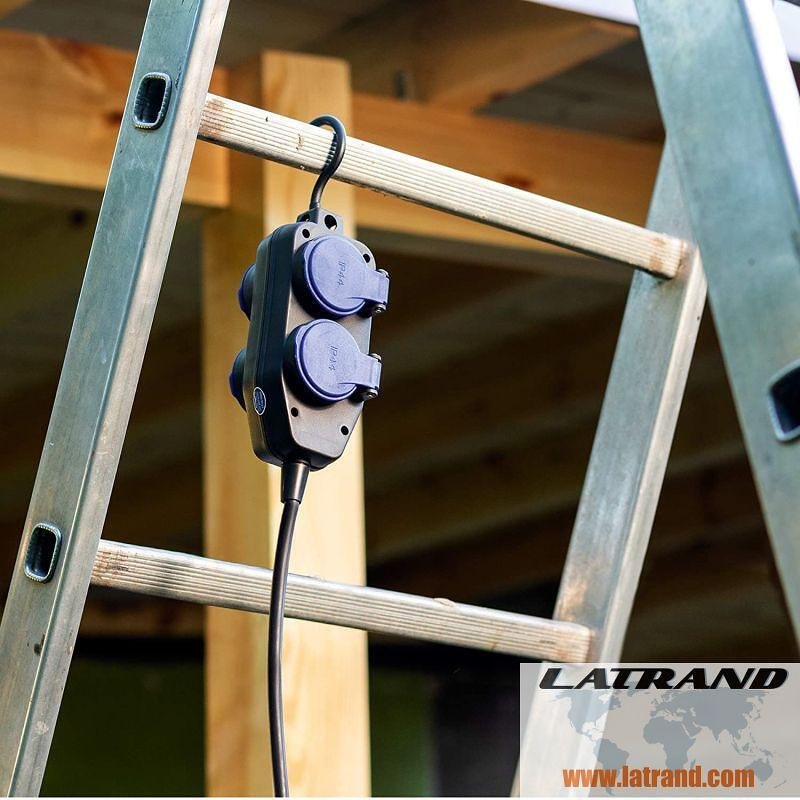

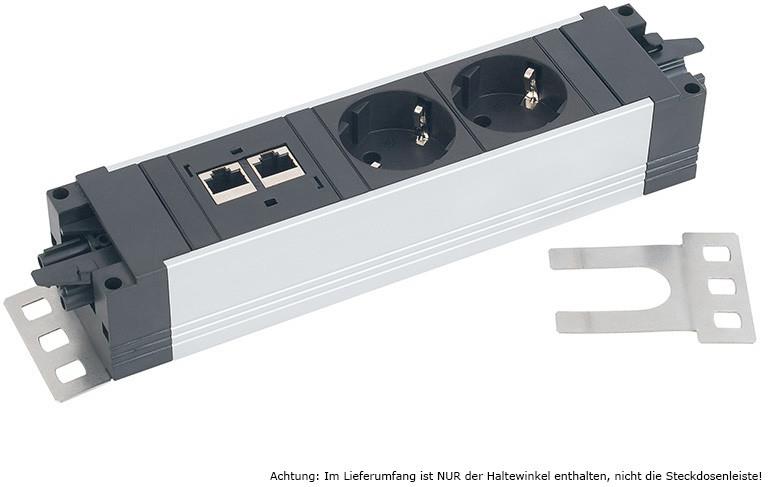

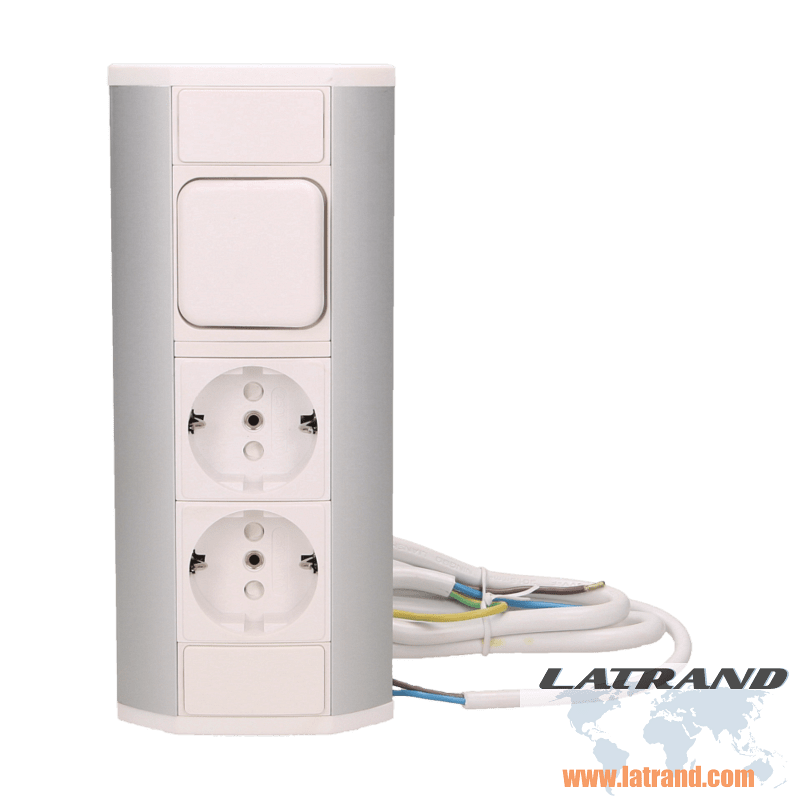

За бюро, плот или заседателна маса подходящият маршрут е мебелни контакти и подови кутии. Разположението на изводите и свободното пространство са част от избора. При разклонители и удължители съобразете дължината, броя гнезда и етикета за допустимо натоварване. Широките зарядни адаптери могат да закрият съседни гнезда, затова погледнете и разстоянието между тях, а не само общия им брой.

За комуникационните точки продължете към интернет, телевизионни и телефонни розетки. В списъка уточнете вида на извода, серията и необходимия панел. При USB механизми установете дали разглеждате заряден модул и какви функции са заявени за точната референция. Например Legrand описва отделно броя USB-C изходи и заеманите модули за разгледаните Mosaic изделия. Това са различни данни при планиране на обща рамка. Уточнете ги преди да разпределите местата между силови контакти, комуникационни изводи и зарядни функции на работното място.

Табла, защитни функции и управление

Разделът табла и електроапаратура обединява корпуса, защитните апарати и компонентите за управление. Разглеждайте електрическите табла заедно с окомплектоването на табла, за да проследите необходимите шини, клемни блокове и монтажни аксесоари. Размерите и мястото за апаратите трябва да се проверяват по конкретната конфигурация, а степента на защита на отделен компонент не бива да се пренася автоматично върху цялото сглобено табло.

Прекъсвачите и предпазителите, дефектнотоковите защити и защитата от пренапрежение имат различни задачи. RCCB няма вградена защита от претоварване и късо съединение, докато RCBO съчетава тези функции с дефектнотокова защита. Това функционално разграничение е начало на подбора; конкретните параметри и съгласуването между апаратите се определят за инсталацията. За управлявани товари има отделен маршрут към управление и защита на двигатели, както и към релета и таймери.

Кабелът, връзката и трасето са отделни решения

В кабели и свързване разграничете силовите от сигналните и контролните кабели. За подбора са нужни предназначението, броят жила, сечението, външните размери и условията на полагане. Кабелното сечение и външният диаметър описват различни неща. Първото не може да замени второто при търсене на подходящ проход, тръба или уплътняващ компонент. Когато сравнявате означения, използвайте техническия лист на съответния кабел, вместо да извеждате приложението само от една цифра върху него.

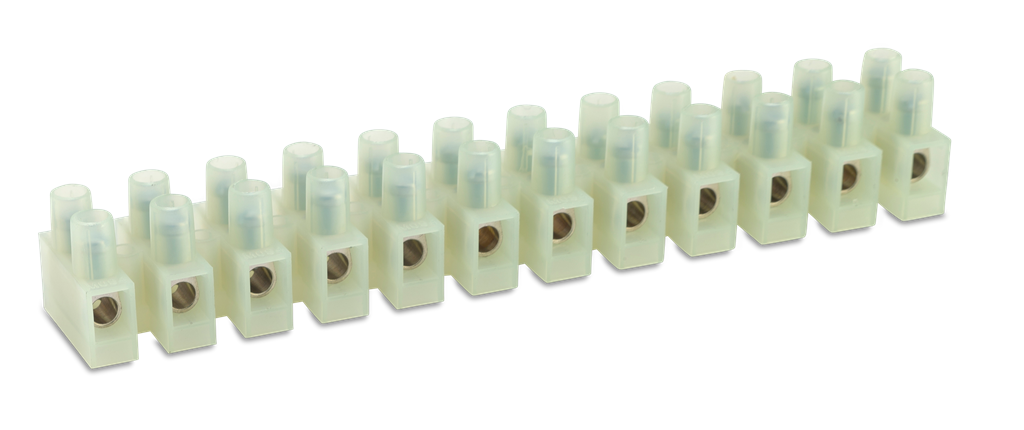

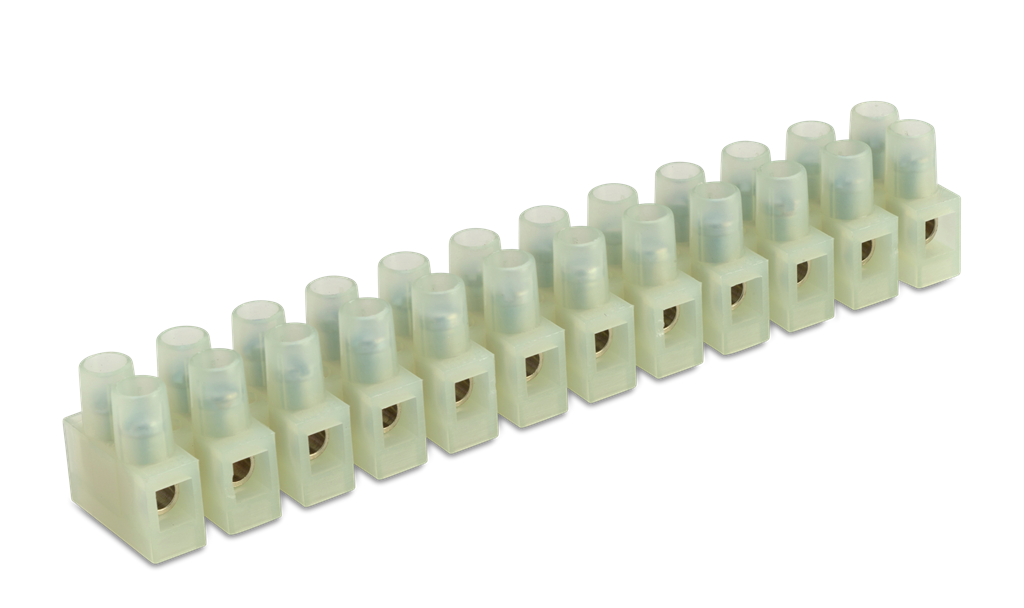

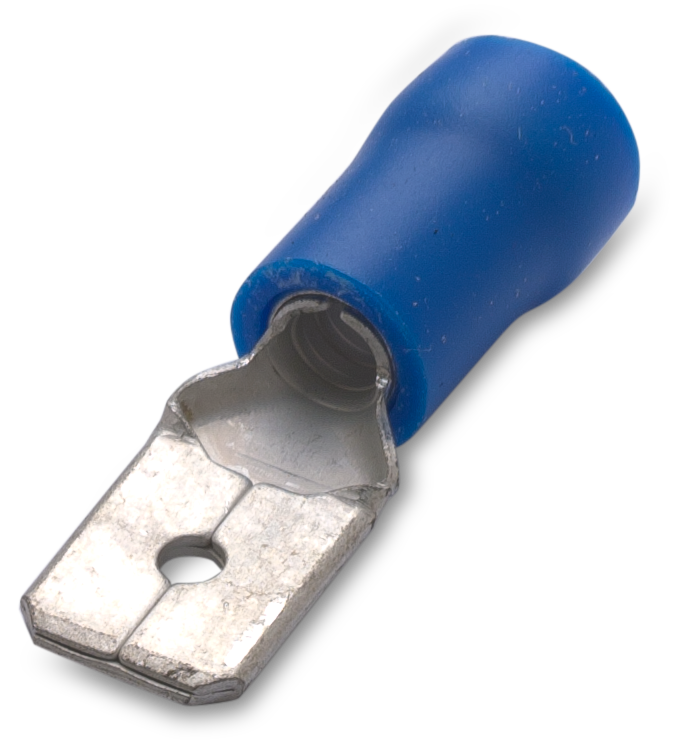

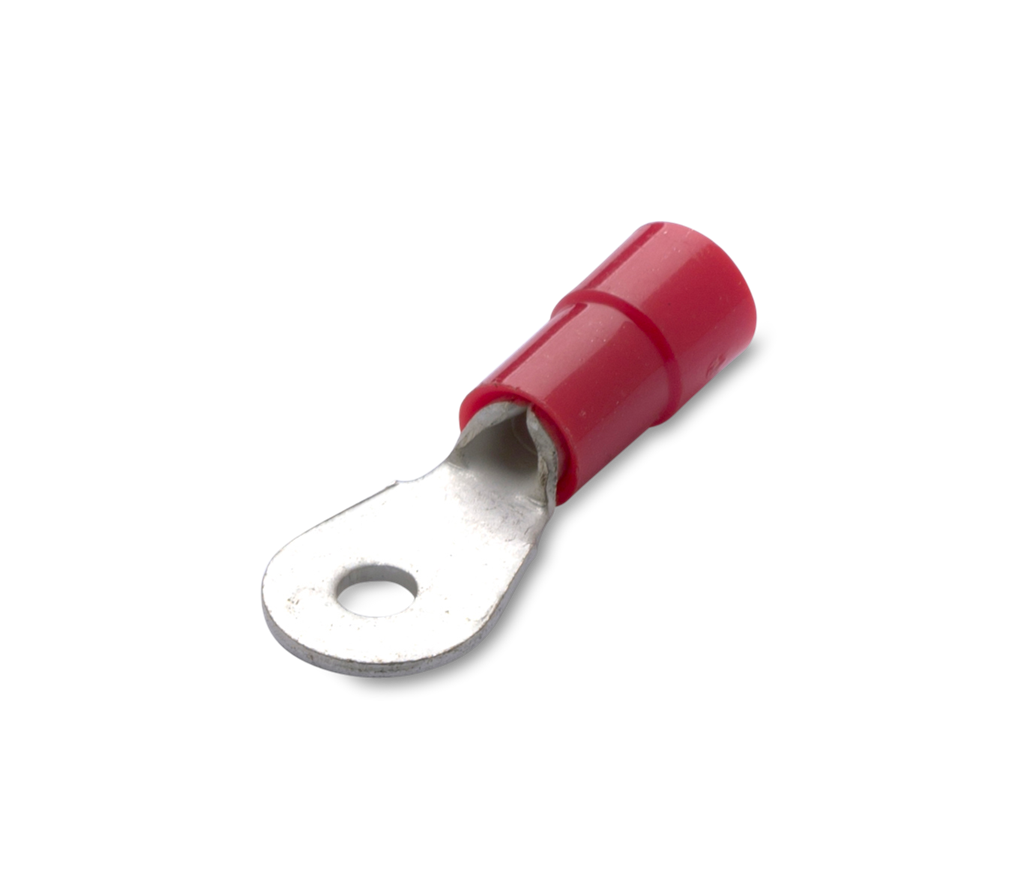

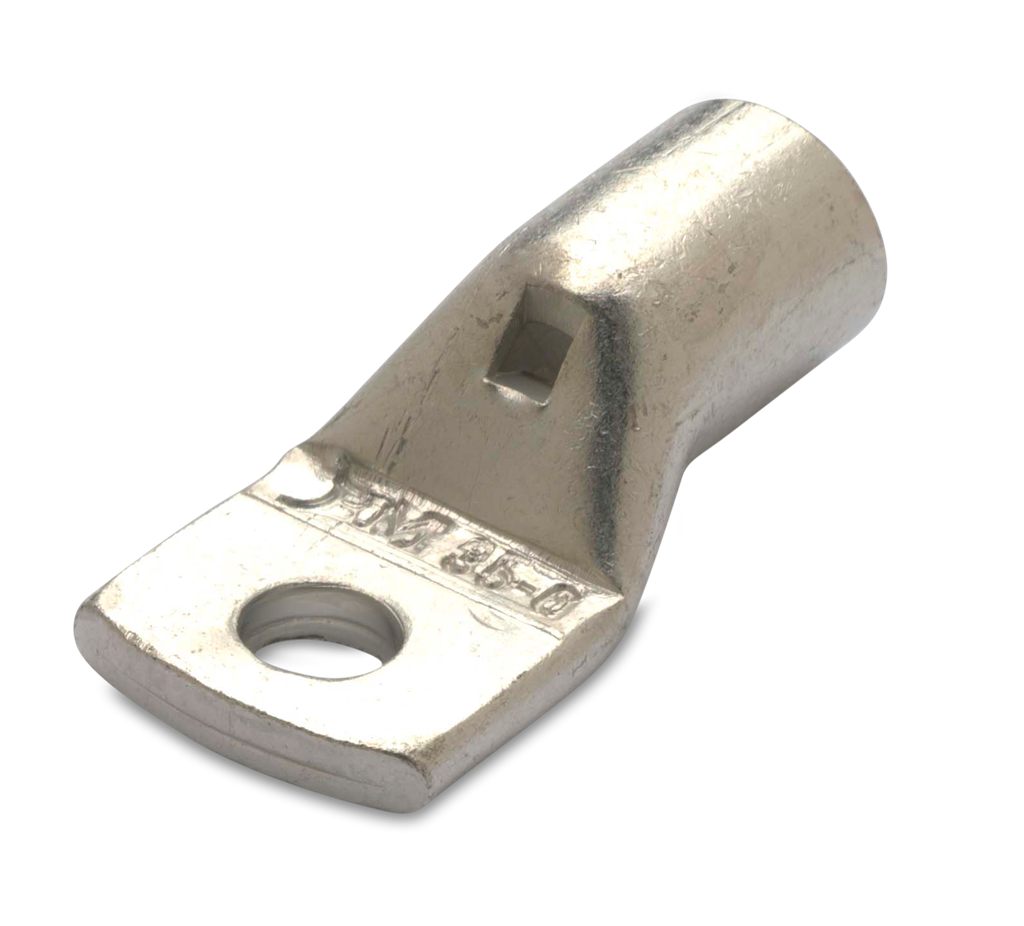

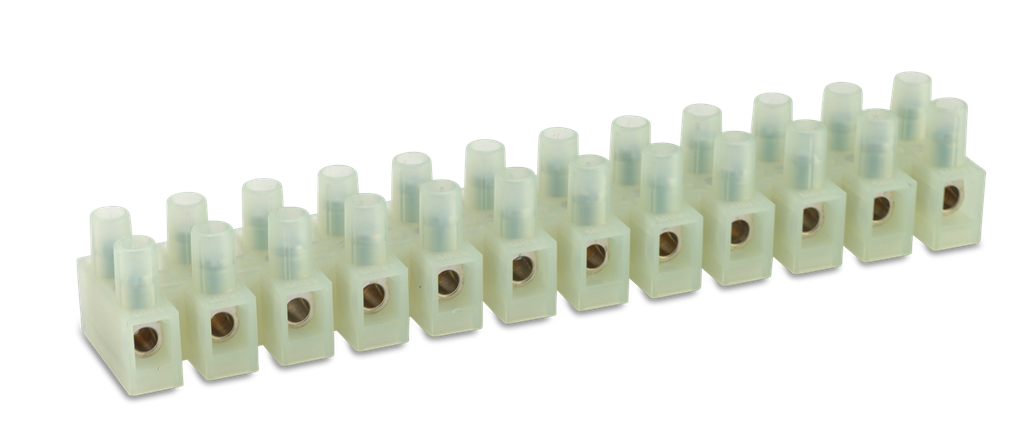

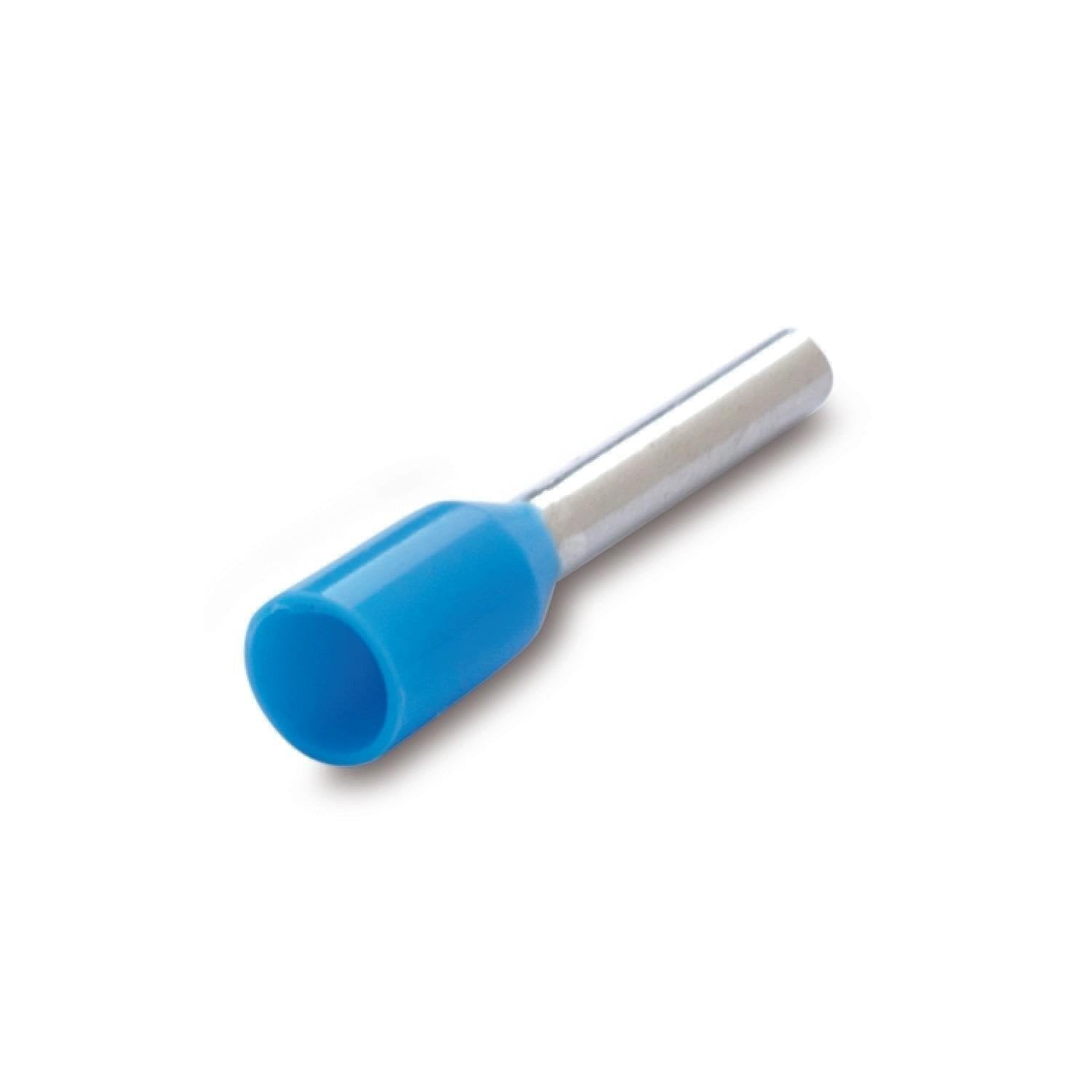

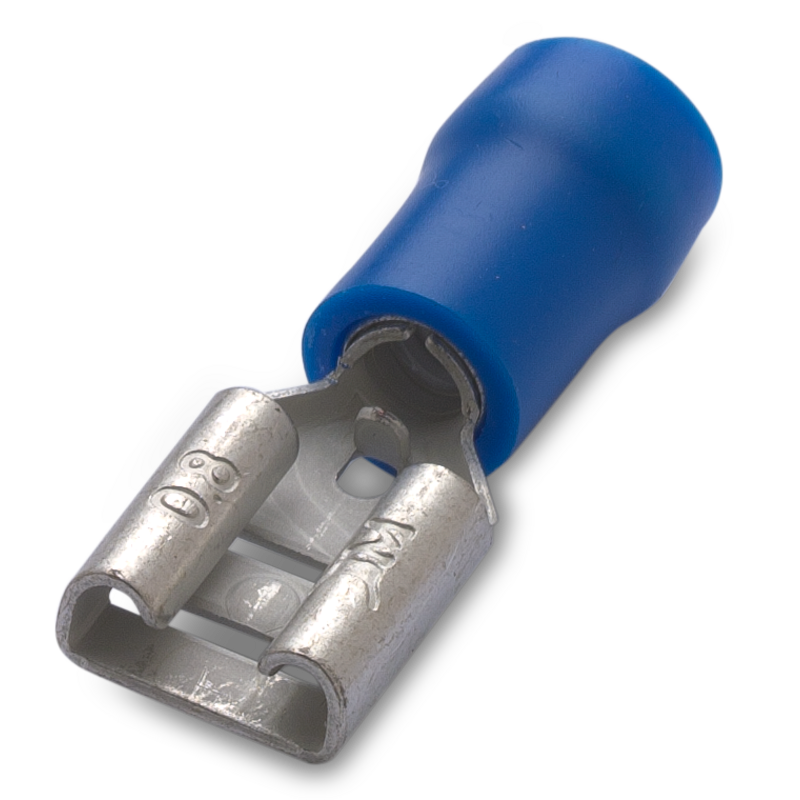

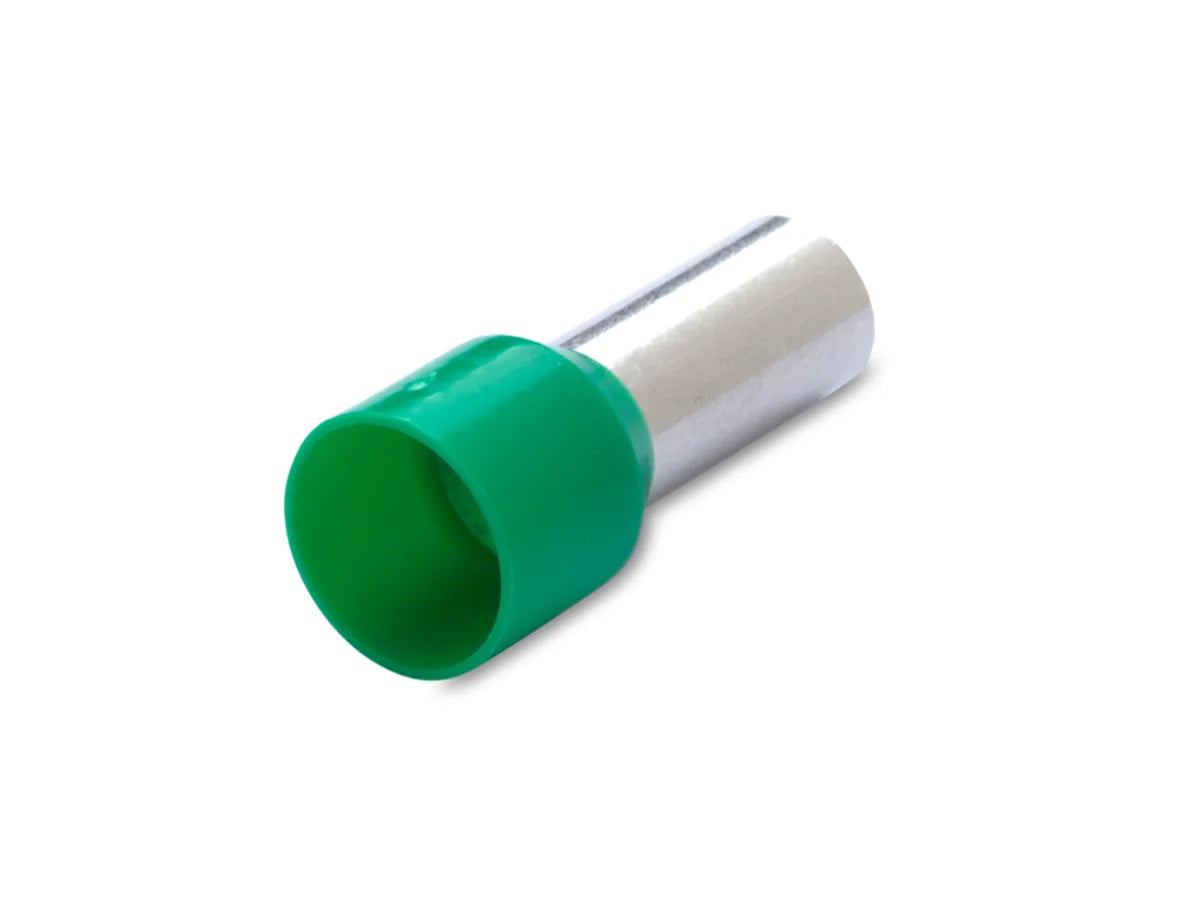

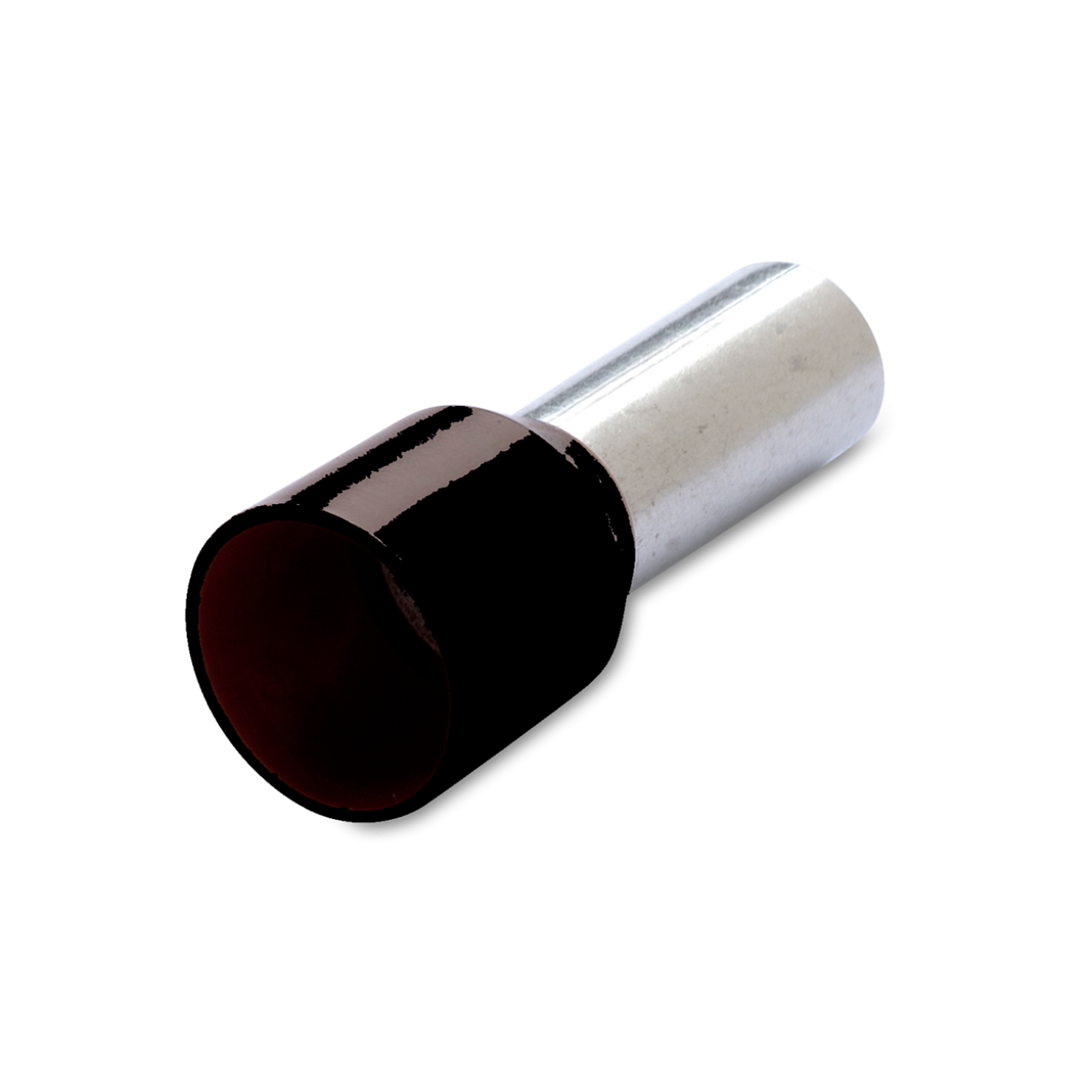

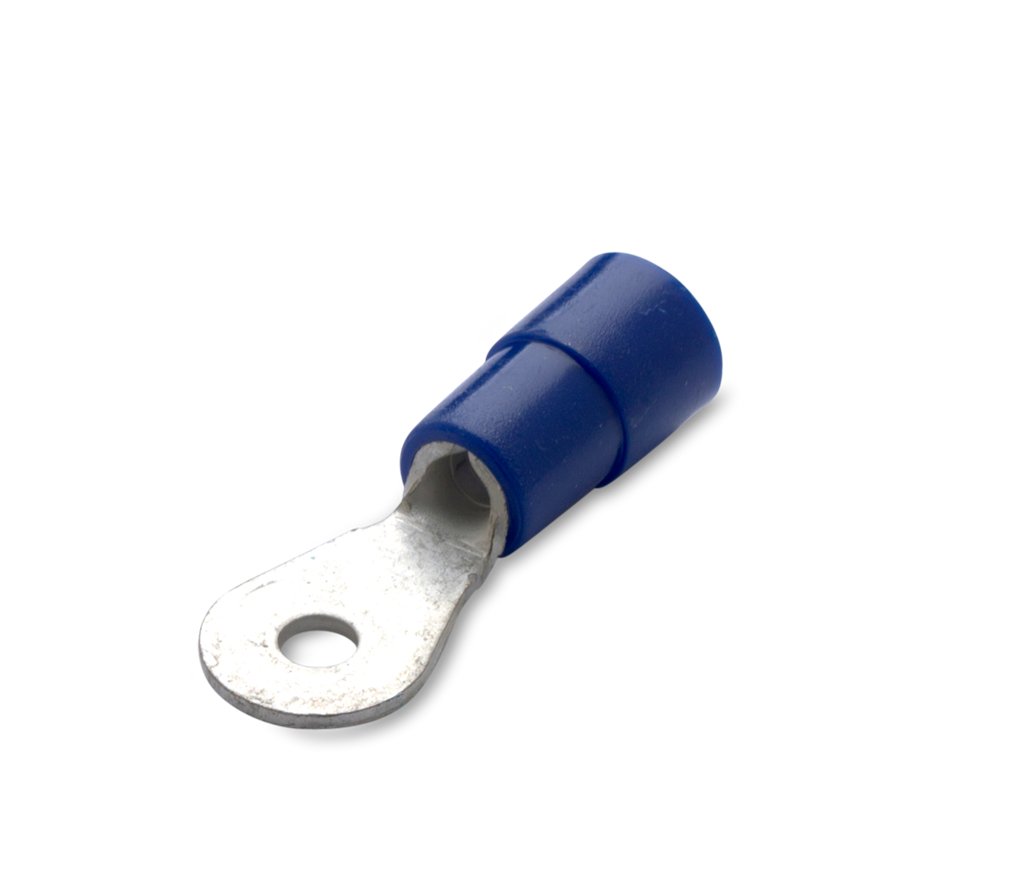

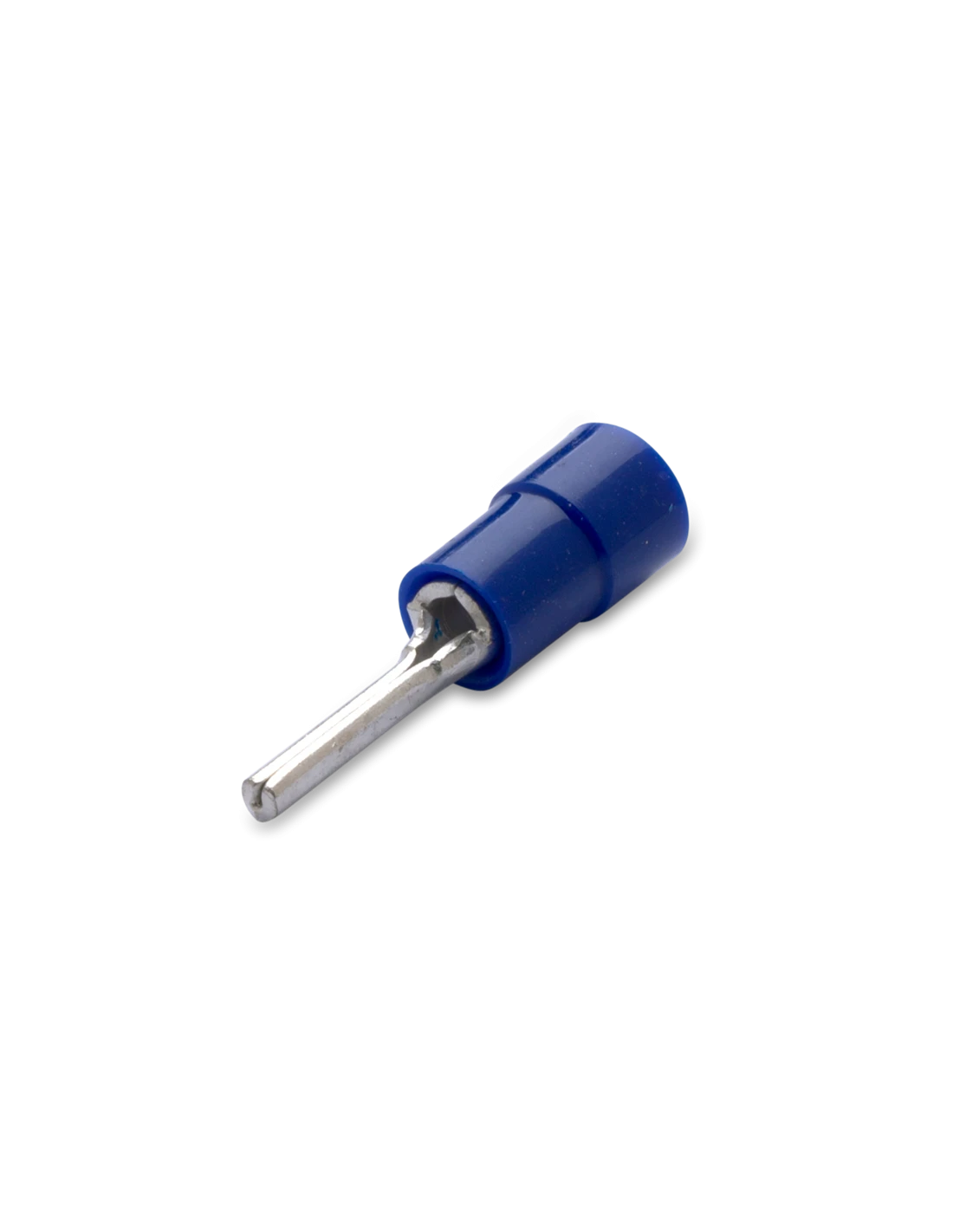

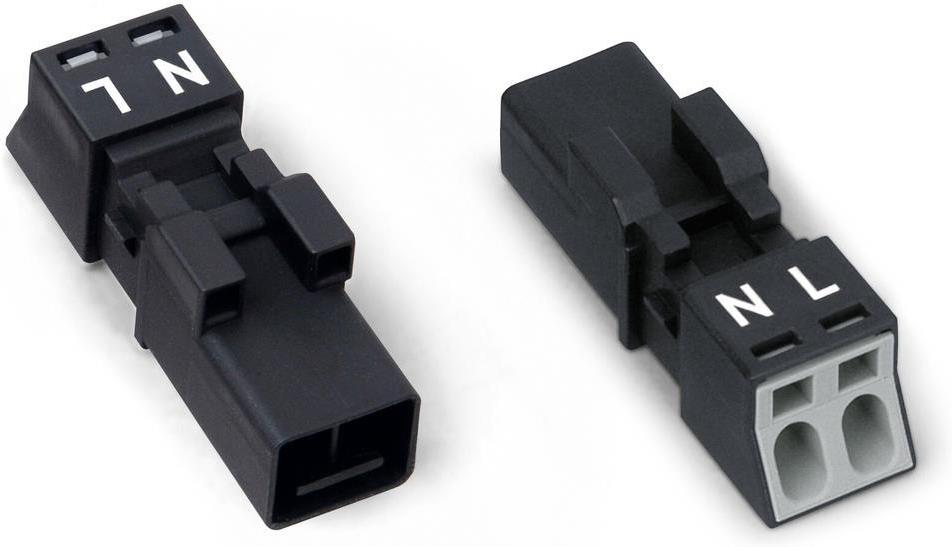

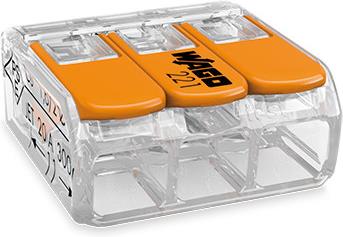

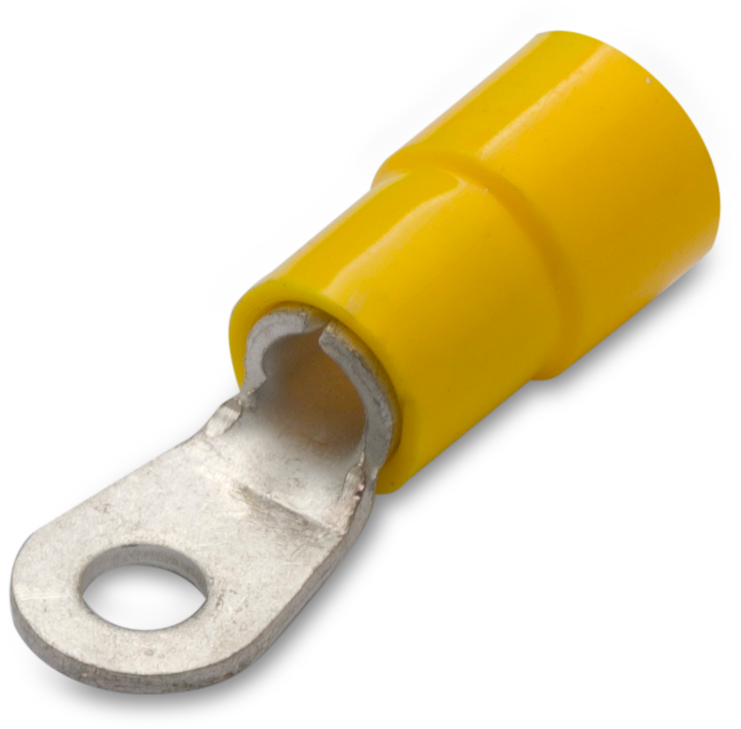

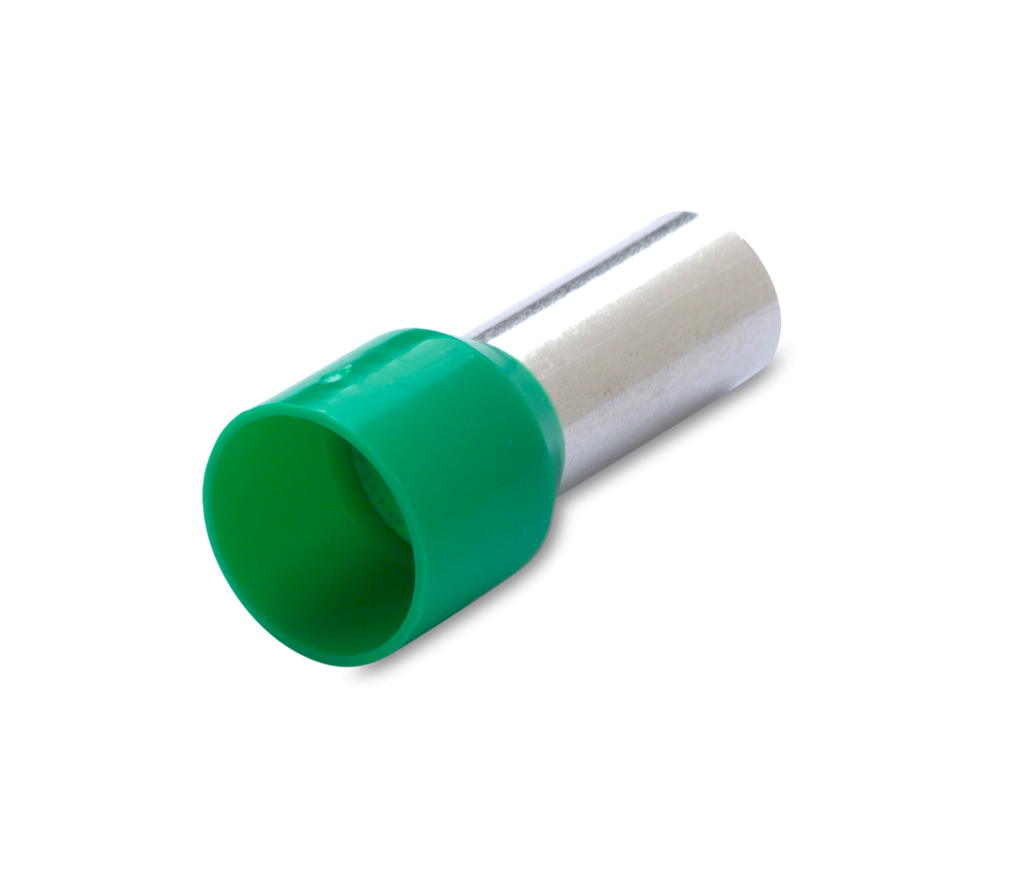

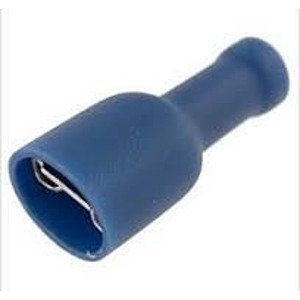

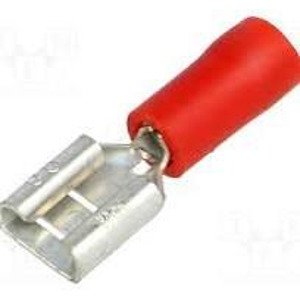

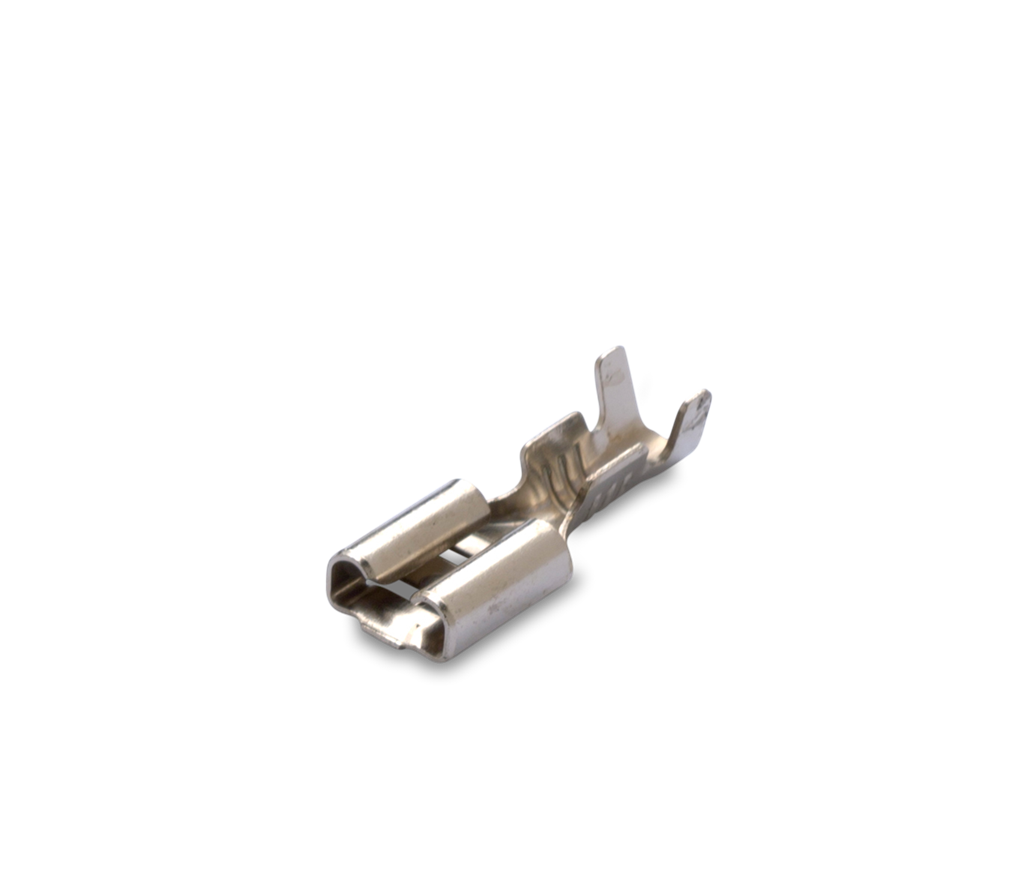

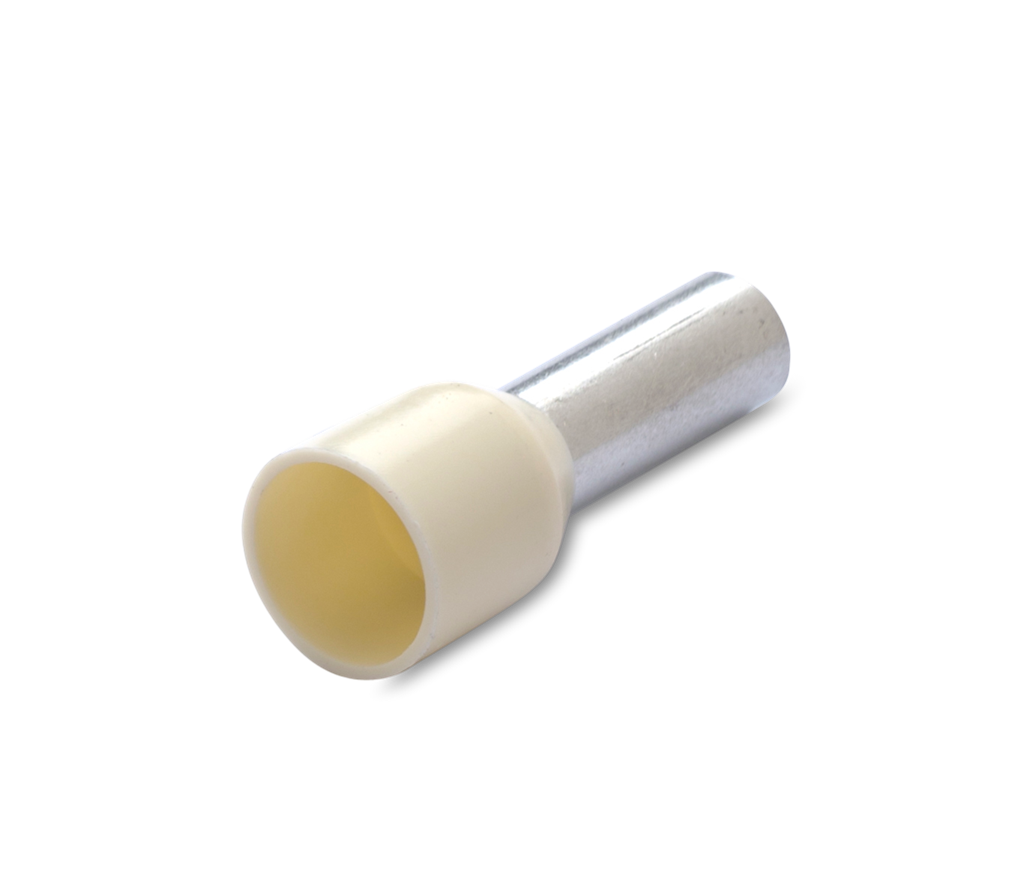

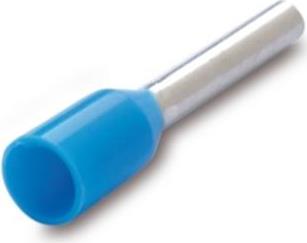

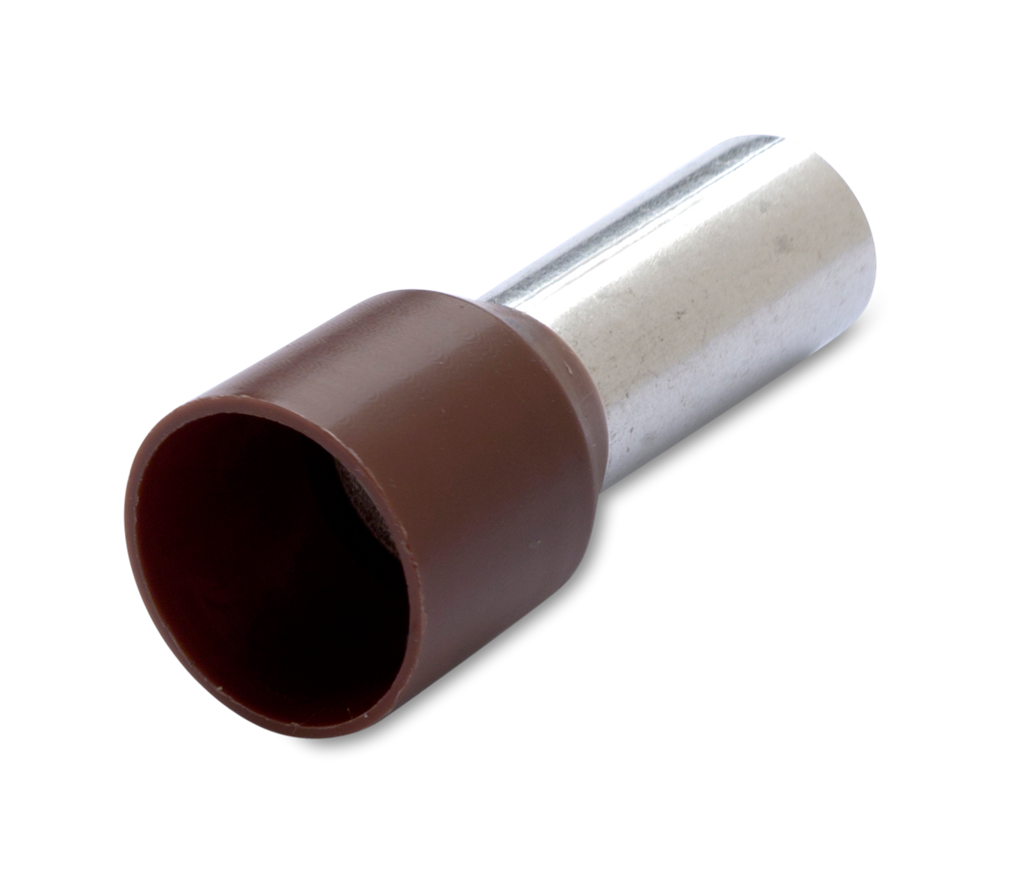

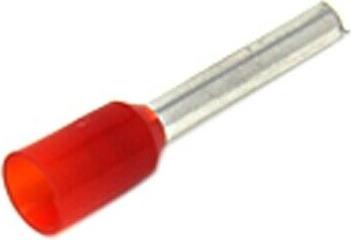

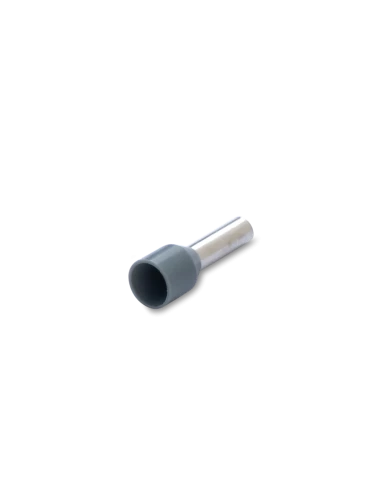

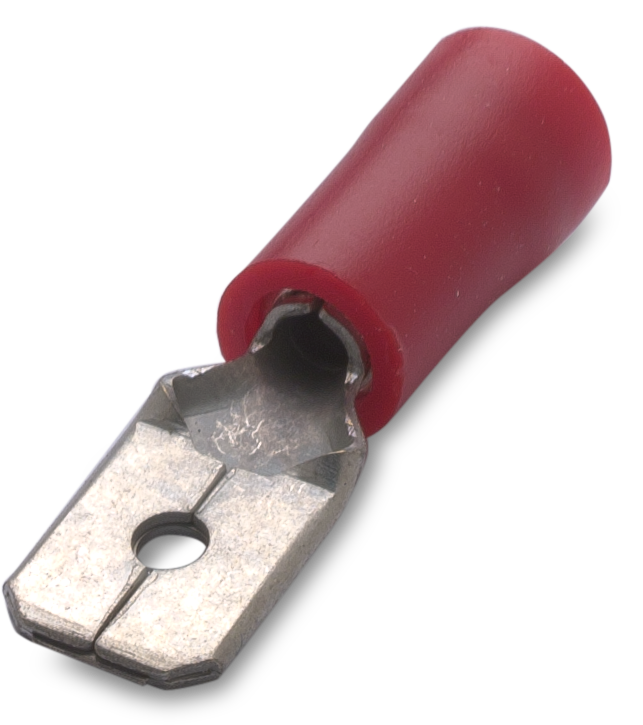

За точките на свързване има клеми и бързи връзки, както и кабелни накрайници, обувки и конектори. Точната референция трябва да отговаря на предвидения проводник и приложение. При кабелни щуцери и уплътнения проверявайте отделно размера на резбата, диапазона за диаметъра на кабела и комплектността. Подгответе тези данни предварително, за да не се налага да избирате свързващата част по приблизителен външен вид.

Кабелните трасета и монтажът обхващат тръби, канали, скари, кутии и крепежни елементи. Започнете от маршрута и монтажната основа, след това уточнете принадлежностите за преходите и закрепването. При разглежданата система OBO Quick-Pipe например производителят посочва съвместими клипсове и конкретно предназначение за открит монтаж. Подобни ограничения се проверяват за избраната система; наименованието „тръба“ само по себе си не определя всички допустими начини на употреба.

Захранвания и специализирани системи

В захранвания и батерии изборът продължава към захранващи блокове, UPS устройства, батерии и зарядни устройства. За LED захранвания и драйвери търсете съответствие с точния товар и начина на управление. MEAN WELL разглежда изходните параметри, работната температура, защитите и управляващите функции като отделни критерии. Затова надписът за мощност върху корпуса е само част от необходимата информация за сравнение.

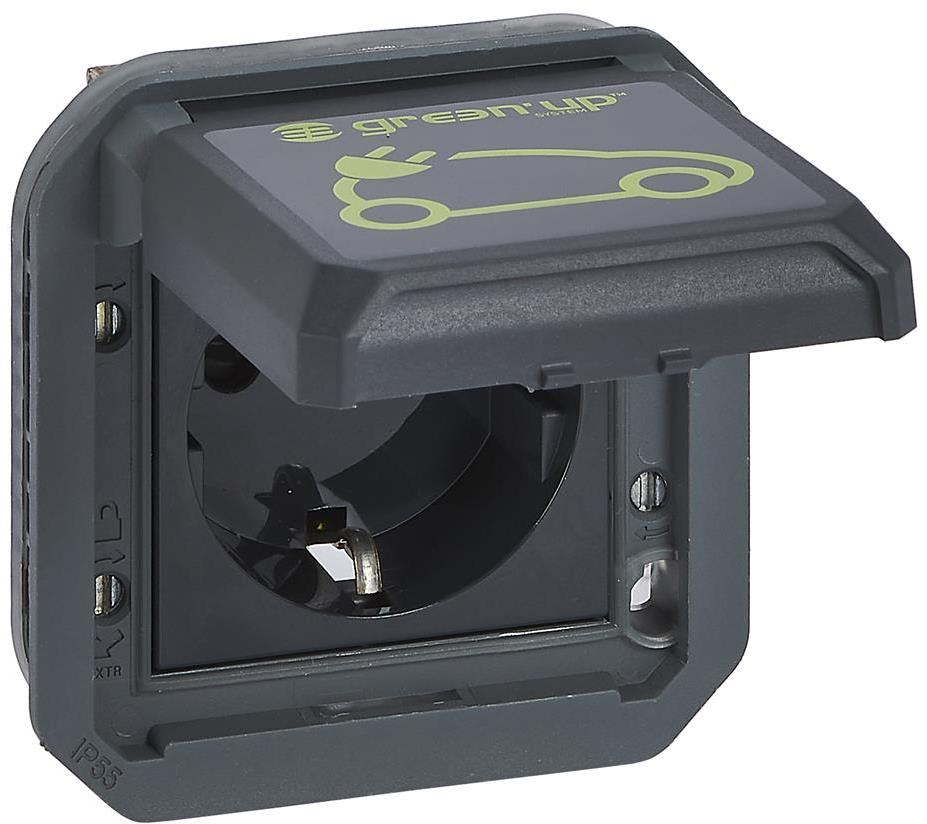

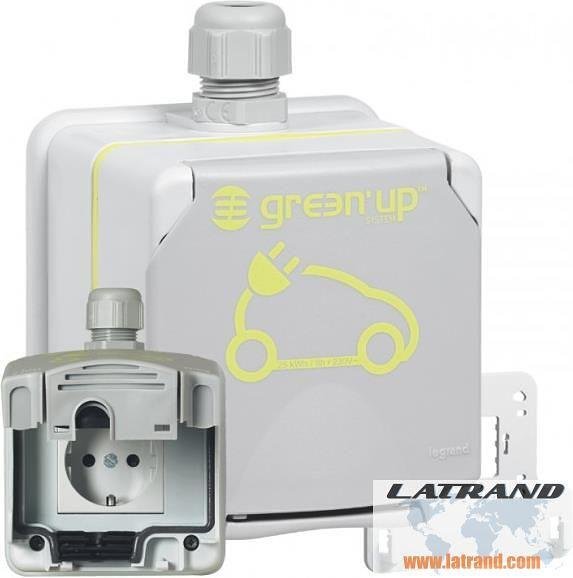

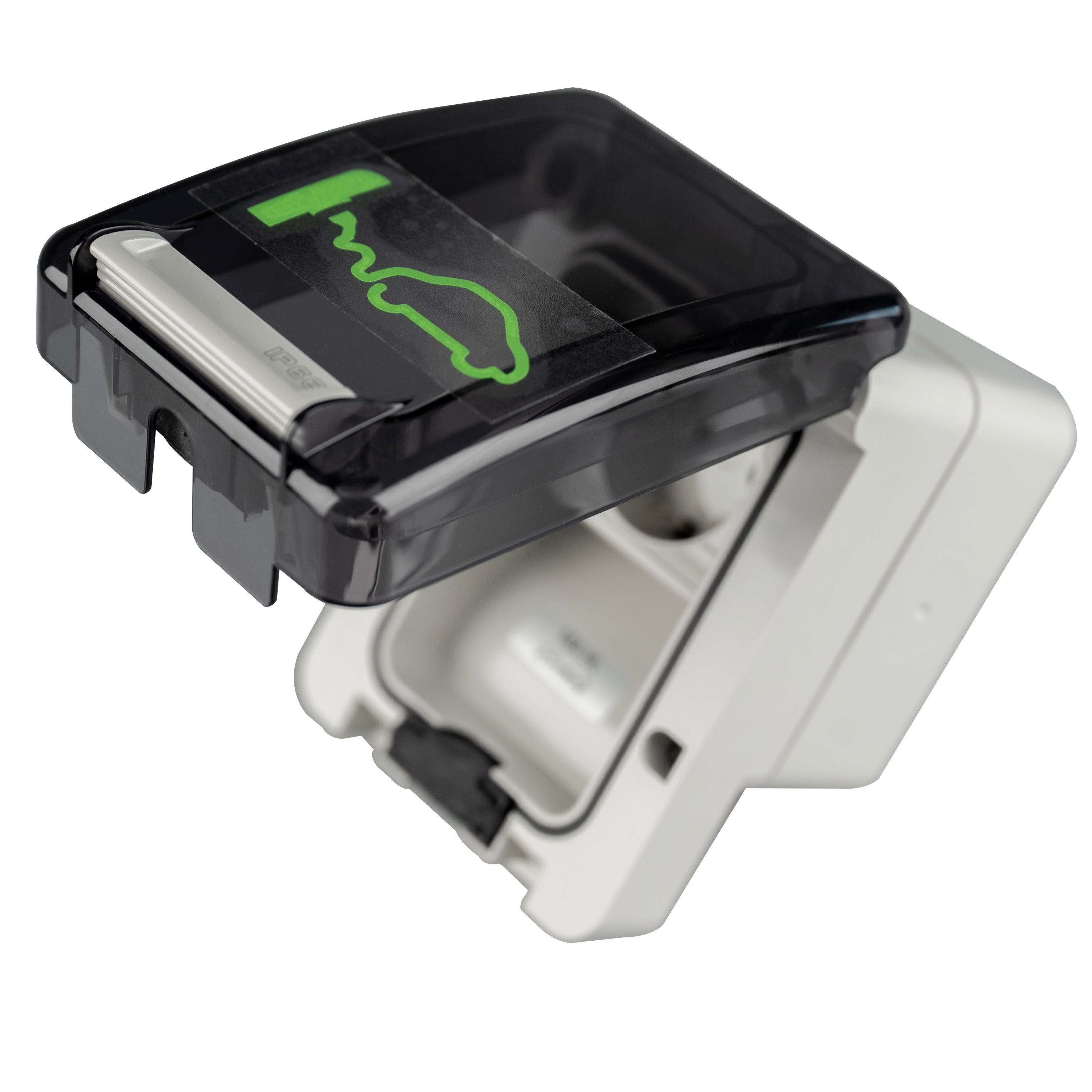

Зарядните станции и соларните компоненти са отделен маршрут, когато задачата включва електромобил или фотоволтаична система. Запишете изискванията на оборудването, преди да подбирате кабели, конектори и апаратура към него. За проектите със съответните изисквания има и заземяване и мълниезащита. Тези групи се разглеждат в контекста на цялата система и нейния проект, а не като самостоятелна добавка, избрана единствено по сходно име или размер.

Подгответе списък, който позволява точен подбор

Съберете в един списък функцията на всяка позиция, точната серия или референция, нужния размер и липсващите принадлежности. Отбележете кои компоненти се запазват и кои се заменят. Ако остава неяснота за конкретен артикул, използвайте страницата за контакт и приложете продуктовите означения и въпроса си. Това улеснява обсъждането на точния компонент и намалява риска да се сравняват различни изпълнения като еднакви изделия.
