Електрически табла

Електрическото табло се избира като корпус и конфигурация за конкретно оборудване. Разграничете разпределителното предназначение от индустриално решение с контакти и определете кои компоненти трябва да бъдат включени.

Изберете типа корпус според задачата

За модулно разпределение започнете от разпределителни табла. За конфигурации с индустриални контакти използвайте индустриални табла и табла с контакти. Двете направления поставят различни въпроси за вътрешното пространство и комплектовката. Външният размер не показва самостоятелно дали са включени апарати, контактни гнезда или само корпус.

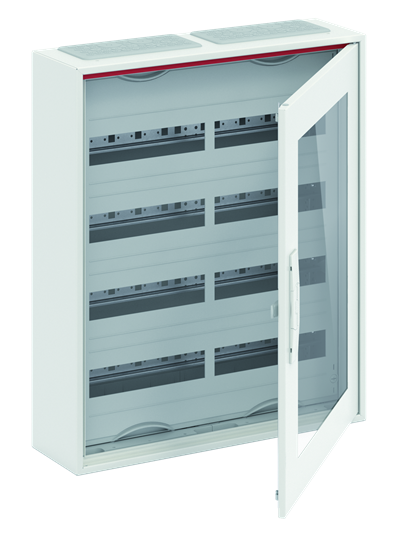

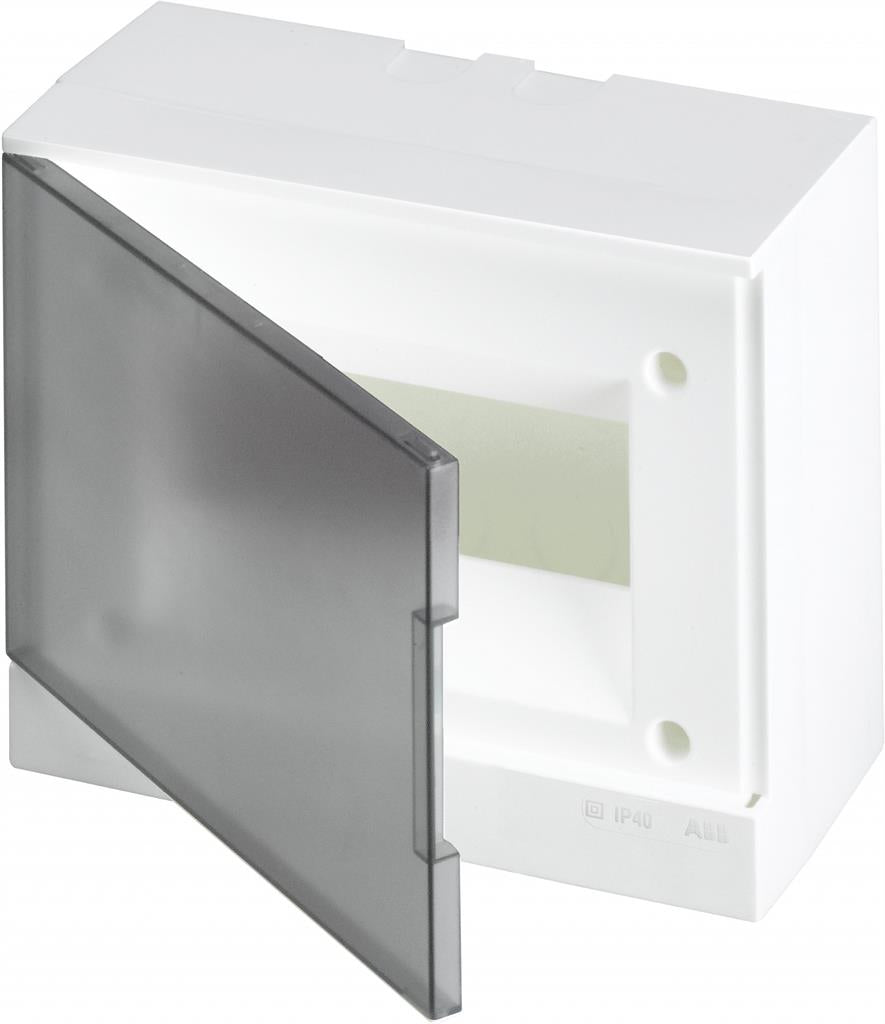

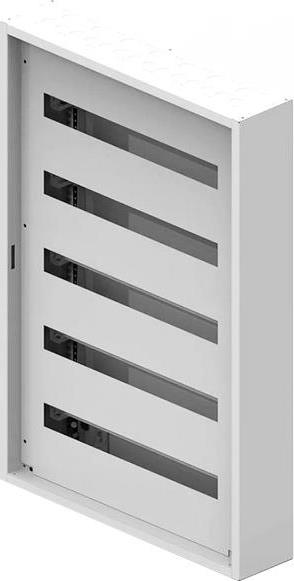

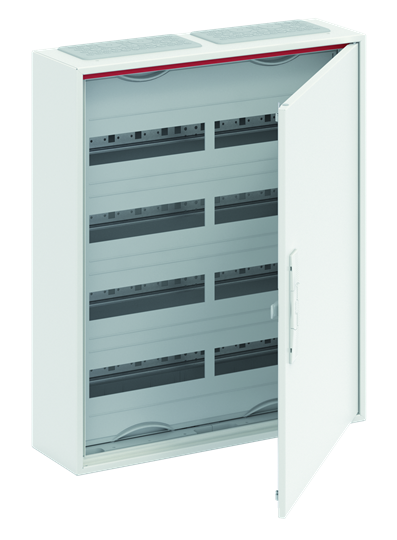

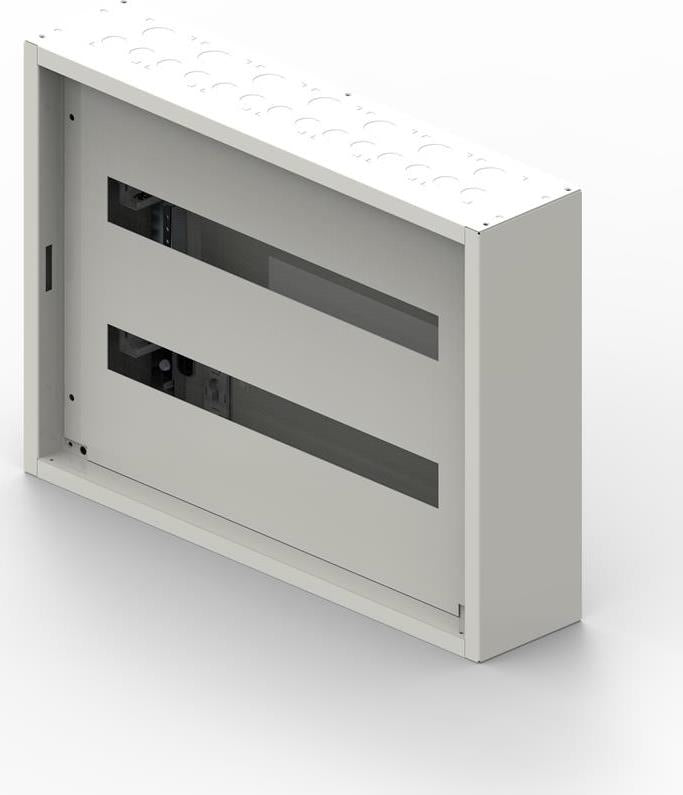

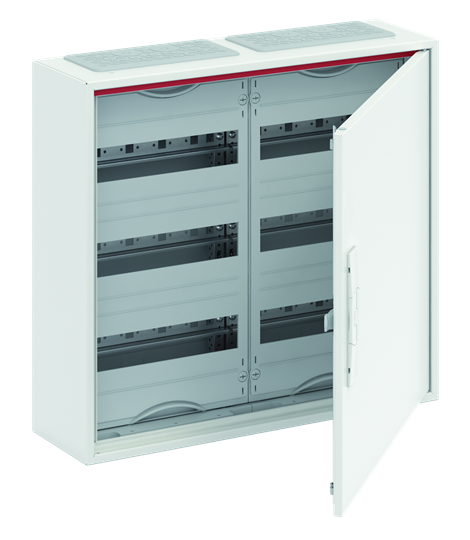

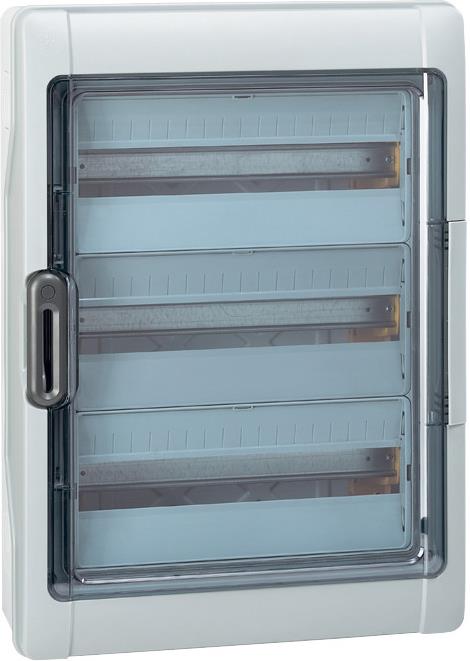

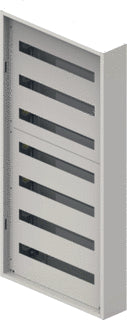

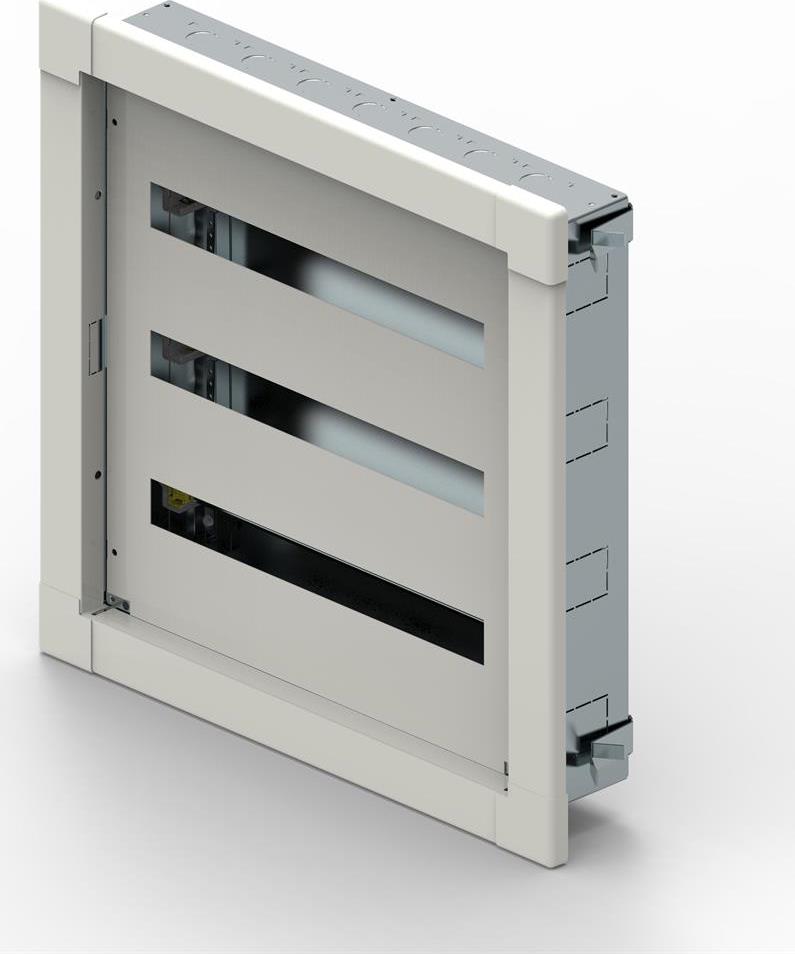

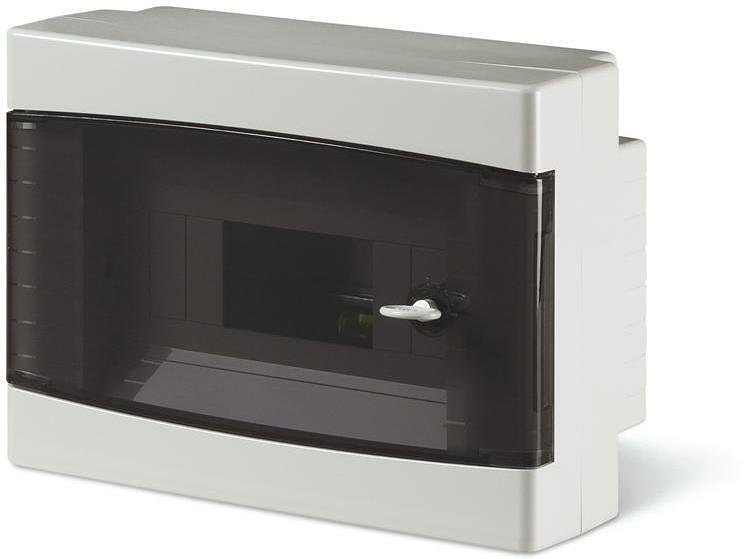

В асортимента са представени метални и пластмасови изпълнения, модели за открит и скрит монтаж, врати, капаци и разширителни части. Първо определете начина на разполагане и необходимия достъп. След това сравнете вместимостта, редовете и размерите на точната референция. Врата или разширение от една система не следва да се приема за съответстващо на всеки сходен корпус.

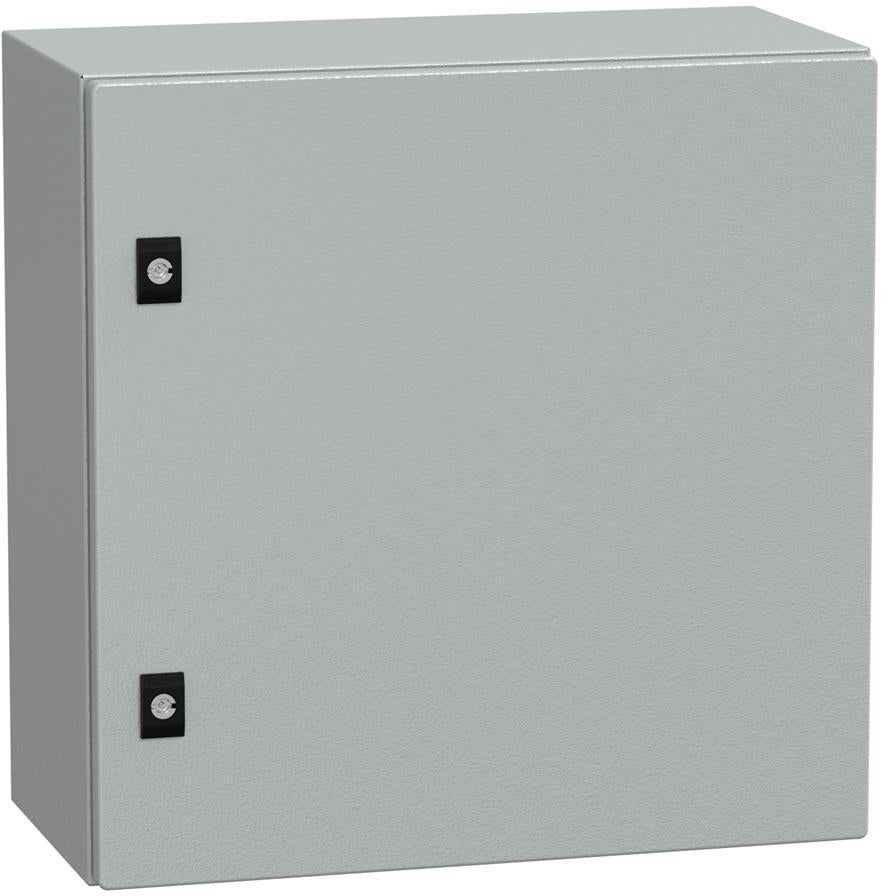

Монтажната плоча не е окабелено табло

Като конкретно корпусно изпълнение IDE ARGENTA GN606040 е стоманено табло за открит стенен монтаж, с една непрозрачна реверсивна врата. Външните му размери са 600 × 600 × 400 mm. То включва равна монтажна плоча от поцинкована ламарина с дебелина 2 mm, доставена немонтирана. Това не означава включени прекъсвачи, шини, термостати или окабеляване.

Данните за този модел не описват всички ARGENTA корпуси или други серии. При сравняване на комплектовки отделете монтажната плоча, DIN елементите, клемите и електроапаратурата. Когато е необходимо защитно оборудване, продължете към прекъсвачи и предпазители, вместо да го приемате за част от всяка кутия.

Преценете корпуса за неговата среда

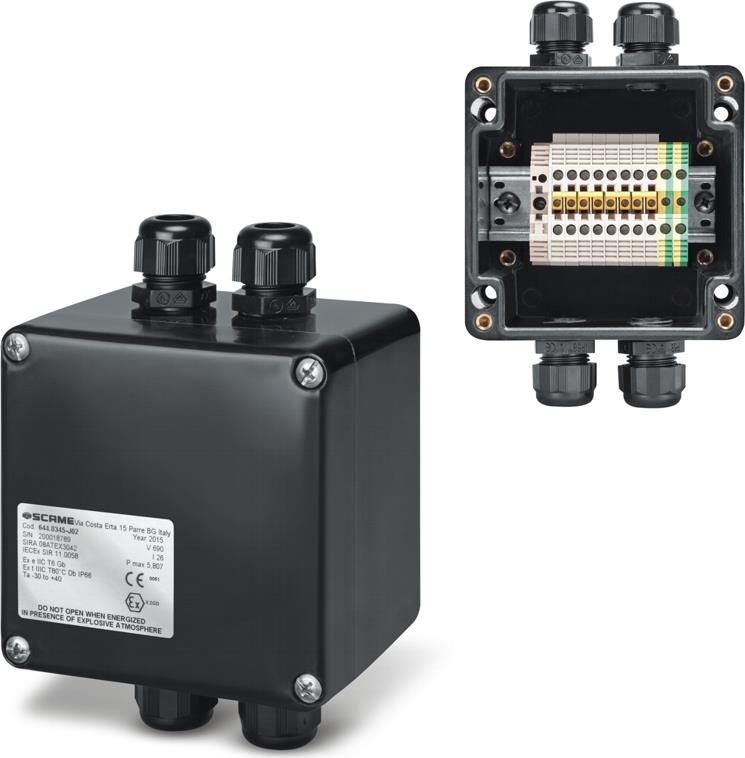

При четене на IP първата цифра се отнася до твърди тела и прах, а втората — до вода. IK е отделно означение за механичен удар. Тези показатели трябва да се проверяват за избраното изпълнение; данни на един корпус не се прехвърлят към всяка комбинация с добавени части. Входовете, отворите и принадлежностите също се разглеждат в конкретното решение.

За общо подреждане на оборудването използвайте табла и електроапаратура. Подгответе списък с корпус, монтажно съдържание, отделна апаратура и допълващи части. Така изборът може да бъде проверен по функция и съвместимост на референциите, без да се смесва празен корпус със завършено електрическо табло.
