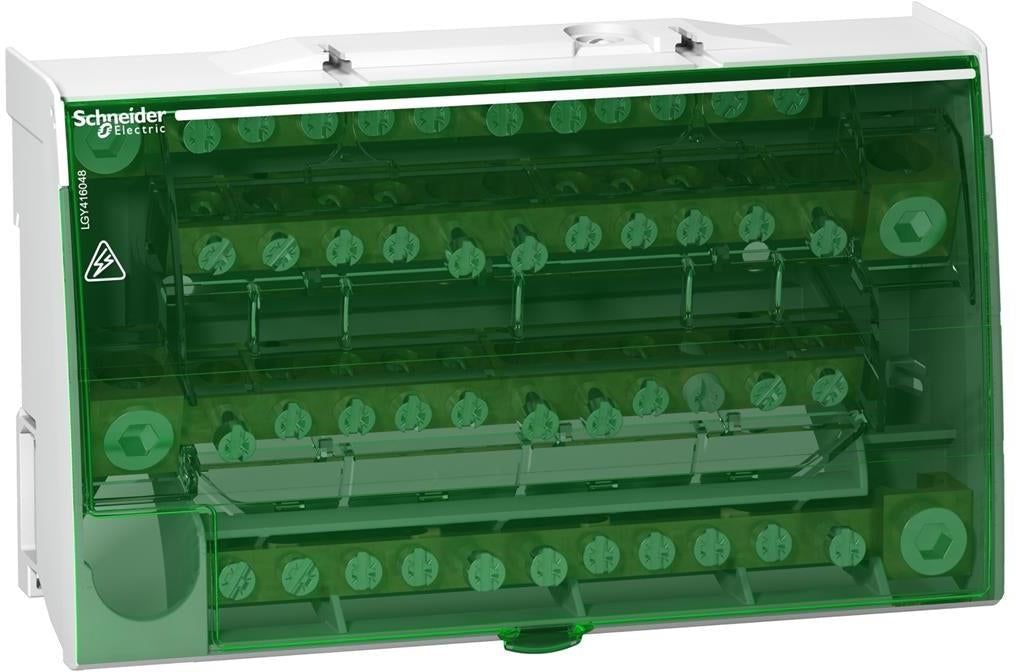

Разпределителен клемен блок Linergy DS, 4P, 160 A, 48 отвора Schneider Electric LGY416048

Артикулен номер: LGY416048
Баркод: 3606480542114
€51,79 €63,16
-18%

Доставка и плащане

Гаранция

Разпределителен клемен блок Linergy DS, 4P, 160 A, 48 отвора Schneider Electric LGY416048
€51,79 €63,16
€51,79 €63,16

Описание

Linergy DS организира разпределението на проводници чрез четириполюсен блок с винтови клеми. Разполага с 48 отвора, подредени като 4 × 12, и се монтира върху DIN шина. Това е компонент за оформяне на точки за захранване и разклоняване във вътрешността на таблото.

Номиналният работен ток Ie е 160 A при 40 °C. Работното напрежение Ue е 230 V AC между фаза и неутрала или 440 V AC между фази. Изолационното напрежение Ui е 500 V AC, а импулсното издържано напрежение Uimp е 8 kV.

На всеки полюс захранващата клема приема един твърд проводник 25...70 mm² или един гъвкав 16...50 mm² с накрайник. Разпределителните връзки на полюс включват осем позиции за твърди проводници 2.5...25 mm² и три за 10...35 mm². За гъвкави проводници с накрайник диапазоните са съответно 1.5...16 mm² и 4...25 mm².

Блокът е висок 100 mm, широк 162 mm и дълбок 50.5 mm, в бяло RAL 9003. Моментите на затягане са 5 N.m за захранването и 2 N.m или 2.5 N.m за различните разпределителни клеми. Работният температурен диапазон е -25...55 °C.

Когато планирате разклоненията, категорията „Клеми и клемни блокове за табла“ предлага ориентир към този тип компоненти. Сравнявайте броя връзки и сеченията на проводниците според разпределението, което изисква конкретната схема.

Характеристики

Детайли за продукта

Артикулен код
LGY416048
Цвят
Размер
Количество в кутия
1
Количество в кашон
25
Мерна единица
