Блок помощни контакти TeSys, 1 NO + 1 NC, ляв монтаж Schneider Electric GVAD1001

Артикулен номер: GVAD1001
Баркод: 3389110343540
€13,84 €16,88
-18%

Доставка и плащане

Гаранция

Блок помощни контакти TeSys, 1 NO + 1 NC, ляв монтаж Schneider Electric GVAD1001
€13,84 €16,88
€13,84 €16,88

Описание

Помощни контакти със сигнализация за повреда

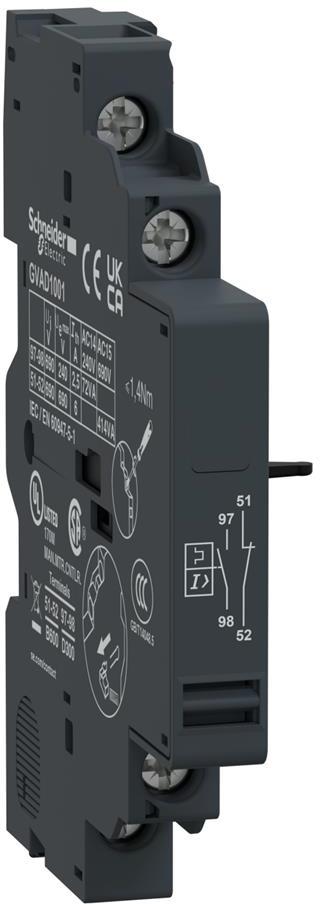

GVAD1001 е страничен блок помощни контакти от TeSys и TeSys Deca. Предназначен е за монтаж отляво на съвместим апарат и добавя контактни сигнали към схемата за управление. Конфигурацията е 1 NO + 1 NC, с един NO контакт за сигнализация при повреда.

Съвместимите устройства са GV2P, GV2LE, GV3L, GV2ME, GV2RT, GV3P и GV2L. Точното означение на основния апарат е важно при избора, защото блокът се присъединява към него като помощен компонент. Тъмносивият корпус е висок 89 mm, широк 9,3 mm и дълбок 66 mm.

Работното напрежение обхваща 48...690 V AC и 24...240 V DC. Условният термичен ток в свободен въздух е 6 A, а за сигнализацията при повреда е 2,5 A. Минималните комутационни стойности са 5 mA и 17 V; те са част от параметрите, които трябва да се съпоставят с управляващата верига.

Механичната издръжливост е 100000 цикъла. Номиналното изолационно напрежение достига 690 V по IEC 60947-1. Като защита са посочени автоматичен прекъсвач GB2CB... или предпазител gG 10 A.

При проектиране на моторно управление категорията „Моторни и термични защити“ предлага ориентир за останалите защитни апарати. Разглеждайте функциите им поотделно и проверявайте конкретната комбинация според електрическата схема и означенията на компонентите.

Характеристики

Детайли за продукта

Артикулен код
GVAD1001
Цвят
Размер
Количество в кутия
1
Количество в кашон
Мерна единица
