Name: Захранващ гребен Acti9 1L, 57 модула, 100 A Schneider Electric A9XPH157
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 23.95 EUR
Availability: InStock

Захранващ гребен Acti 9 1P 16мм2 80A 57 прекъсвача L SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, A9XPH157

Захранващ гребен Acti9 1L, 57 модула, 100 A Schneider Electric A9XPH157

€23,95 €29,21

Описание

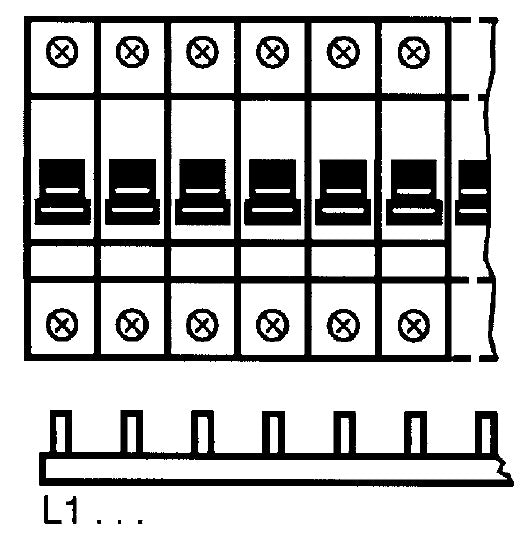

Еднолинейно разпределение с гребенова шина

A9XPH157 е изолиран захранващ гребен Acti9 за хоризонтално разполагане. Изпълнението 1L разпределя линия L към 57 позиции с конфигурация 1 x 1P на позиция. Съединяването е със зъбци, а стъпката между връзките е 18 mm. Общата широчина е 1000 mm.

Номиналният работен ток е 100 A при 40 °C, а номиналното работно напрежение е 415 V AC. Изолационното напрежение е 500 V AC съгласно IEC 61439-2. За изделието е посочен и стандарт EN/IEC 61439-1. При сравняване на шината с проекта разглеждайте тока заедно със зададената температура.

Разкрояване и позиции за свързване

Гребенът може да се реже и е предоставен с комплект от 10 крайни елемента. Монтажното място е отгоре или отдолу при тунелни клеми и двойни клеми. Разположението на захранването и броят използвани позиции са практически ориентири за планиране на дължината.

Посочена е съвместимост с Acti9 iC60, iK60, iID, iID K, iSW, iSW-NA и Multi9 C60. Корпусното цветово изпълнение е бяло RAL 9003, с маркировка L. Степента IP20 е зададена при поставени крайни елементи и капачки за зъбците, което е конкретно условие към тази характеристика.

За организация на модулния ред разгледайте „Захранващи гребени“ и „Клеми и клемни блокове за табла“. Двете категории насочват към различни елементи на разпределението; започнете от схемата на връзките и предвидените точки за присъединяване.
