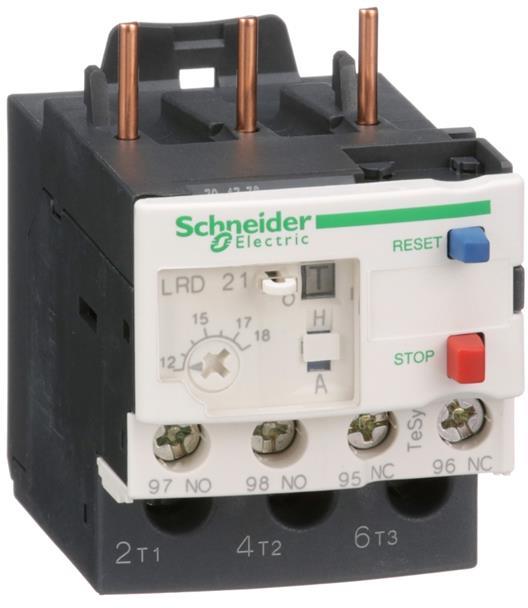

Термично реле TeSys LRD, 12…18 A, 1 NO + 1 NC Schneider Electric LRD21

Артикулен номер: LRD21
Баркод: 3389110346831
€50,23 €61,26
-18%

Доставка и плащане

Гаранция

Термично реле TeSys LRD, 12…18 A, 1 NO + 1 NC Schneider Electric LRD21
€50,23 €61,26
€50,23 €61,26

Описание

Термичното реле TeSys LRD защитава трифазни двигатели, включително 7,5 kW при 400 V. Токът се настройва от 12 до 18 A; класът на задействане е 10A по IEC 60947-4-1. Диференциалният механизъм реагира на отпадане на фаза при 130% от Ir в две фази и нулев ток в третата.

Монтира се под контактор LC1D18, LC1D25, LC1D32 или LC1D38. Отделният монтаж върху DIN шина или с винтове изисква клемен блок LAD7B106, поръчван отделно. Габаритите са 45 x 66 x 70 mm.

Регулаторът за тока, изборът на ръчно или автоматично нулиране, тестовият селектор и флаговата индикация обслужват настройването и проверката. Прозрачният капак позволява пломбиране. Червеният бутон спира, синият нулира; помощните контакти са 1 NO + 1 NC за сигнализация.

За сигналната верига са допустими 1,5 A при 240 V AC-15 и 0,1 A при 250 V DC-13; свързаният предпазител е 4 A gG или BS. Силовото работно напрежение е 690 V AC, 0…400 Hz по IEC 60947-4-1.

Управляващите винтови клеми приемат два проводника 1…2,5 mm² — твърди или гъвкави със/без накрайник, при 1,7 N·m. Силовите приемат един гъвкав без накрайник 1,5…10 mm², гъвкав с накрайник 1…4 mm² или твърд 1…6 mm², при 2,5 N·m. IP20 е по IEC 60529; температурната компенсация и работата без намаляване на параметрите обхващат -20…60 °C.

Характеристики

Детайли за продукта

Артикулен код
LRD21
Цвят
Размер
Количество в кутия
1
Количество в кашон
Мерна единица
