Elektroverteiler

Ein Elektroverteiler wird als Gehäuse und Konfiguration für eine konkrete Ausrüstung ausgewählt. Unterscheiden Sie zwischen Verteilungsaufgaben und einer Industrielösung mit Steckdosen und bestimmen Sie, welche Komponenten enthalten sein müssen.

Wählen Sie den Gehäusetyp nach der Aufgabe

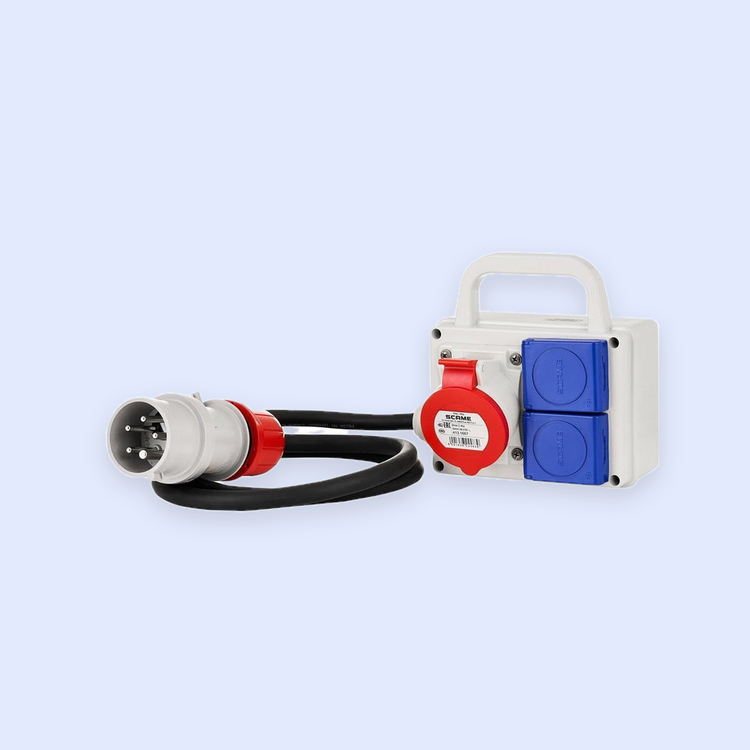

Beginnen Sie für die modulare Verteilung bei Verteilern. Verwenden Sie für Konfigurationen mit Industriesteckdosen Industrieverteiler und Steckdosenverteiler. Beide Bereiche stellen unterschiedliche Fragen zu Innenraum und Lieferumfang. Die Außengröße allein zeigt nicht, ob Geräte, Steckdosen oder nur das Gehäuse enthalten sind.

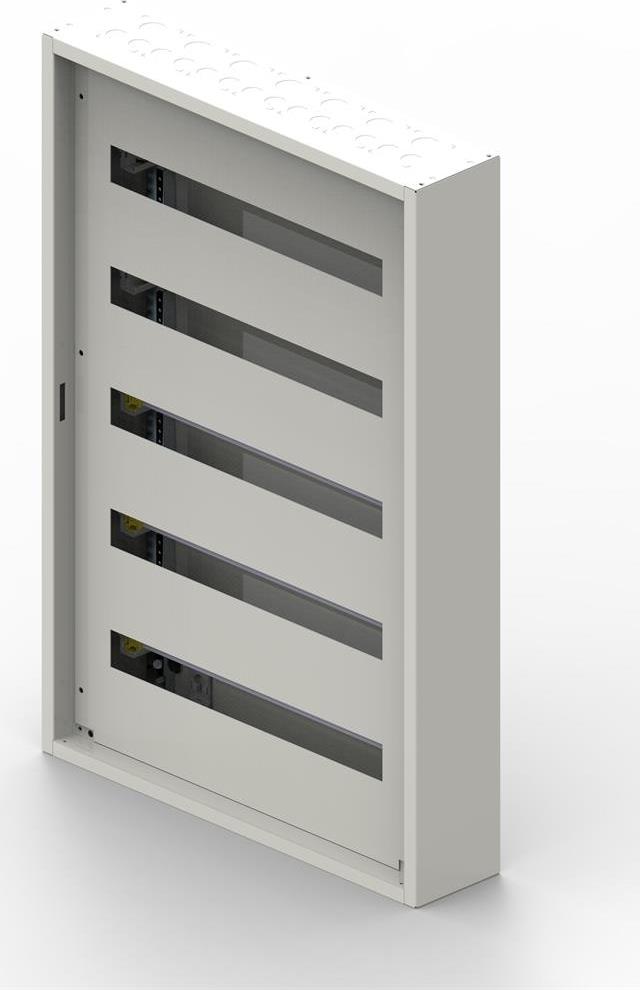

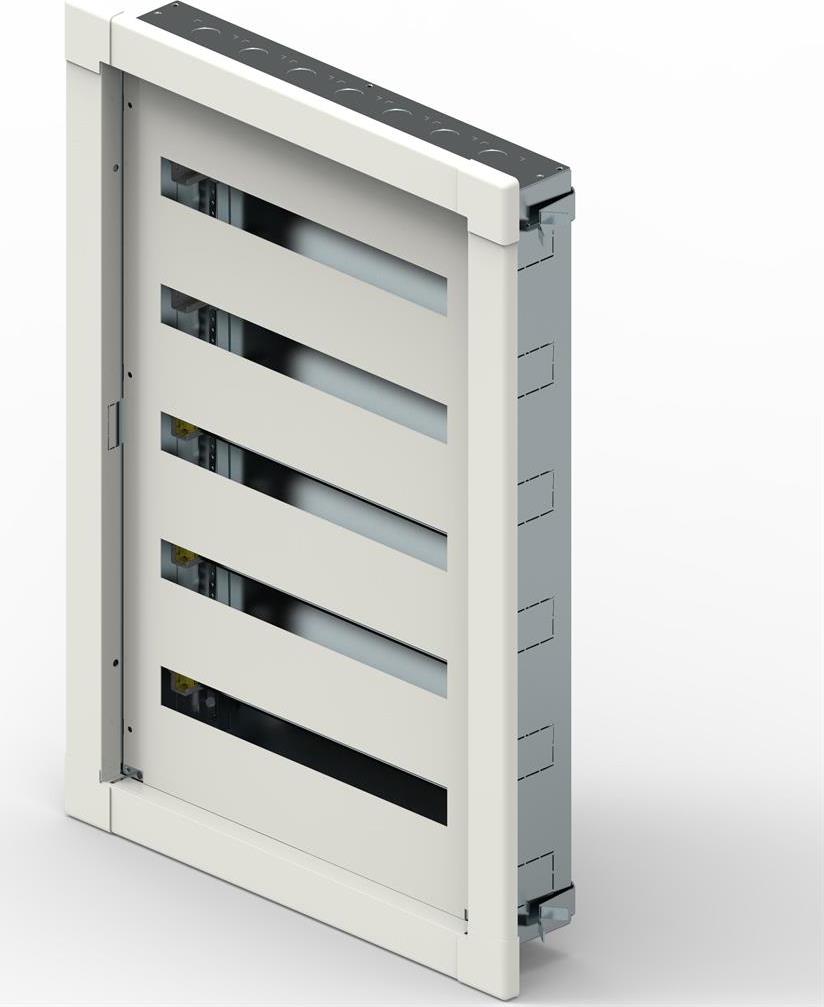

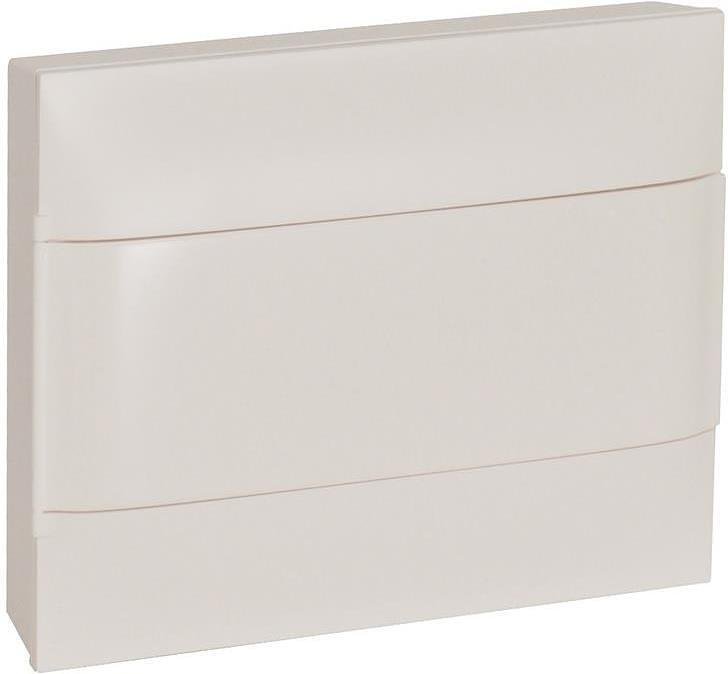

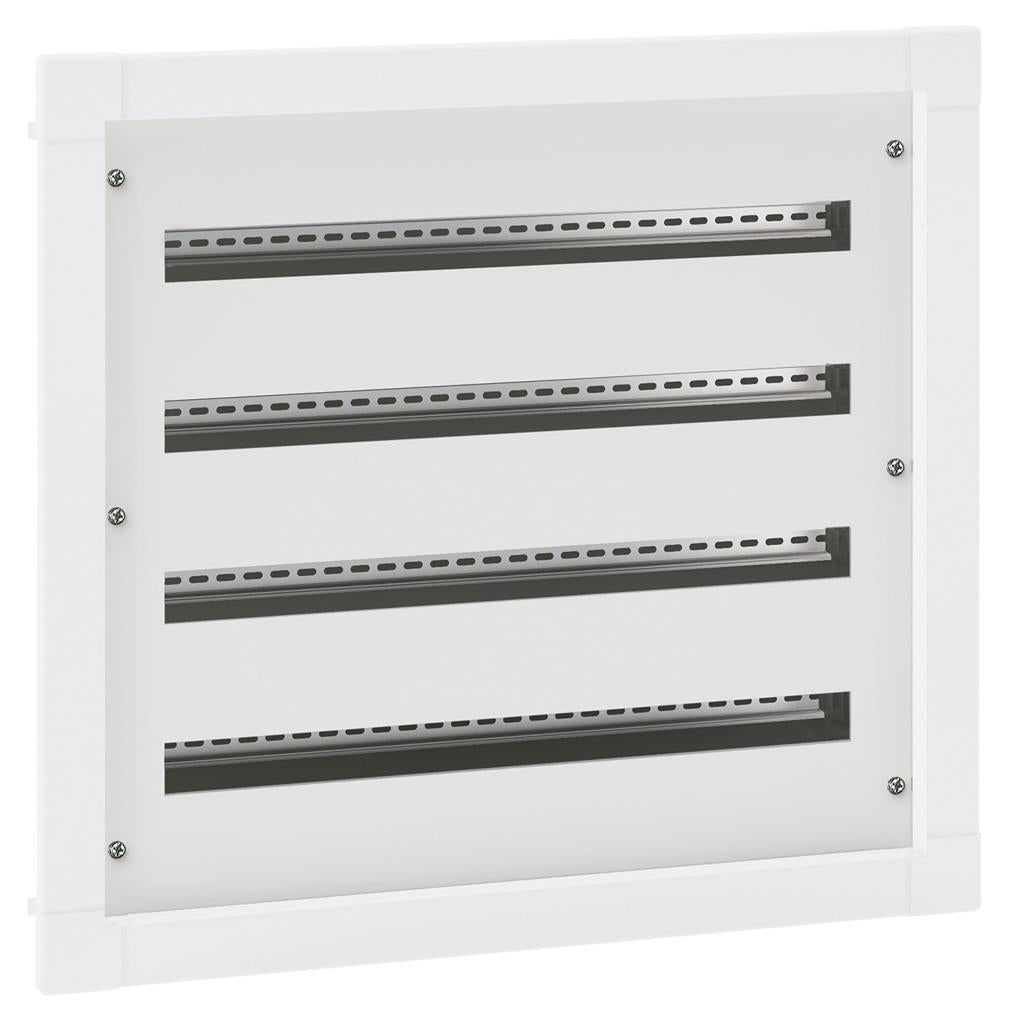

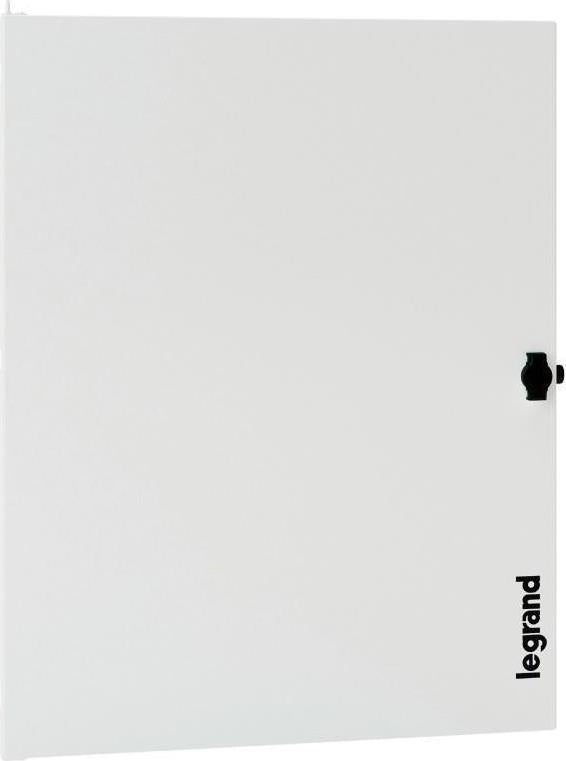

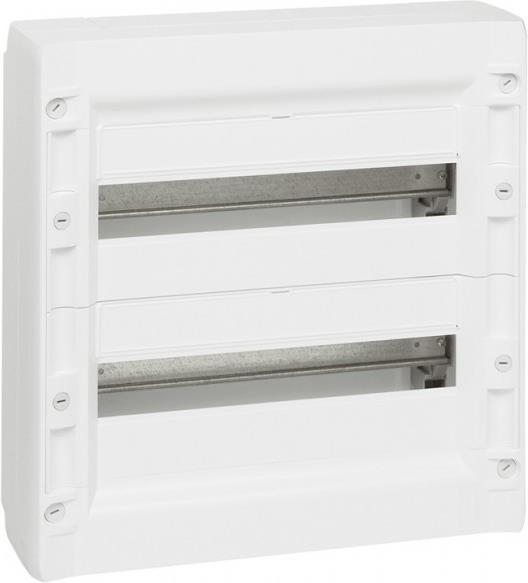

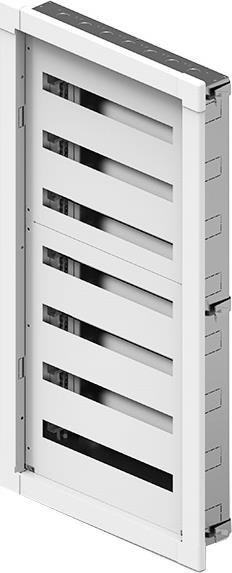

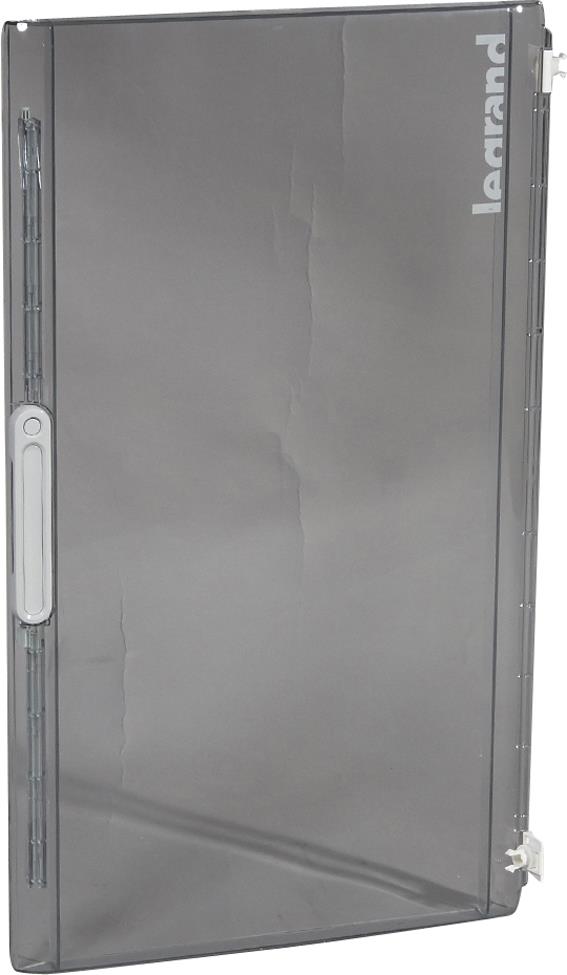

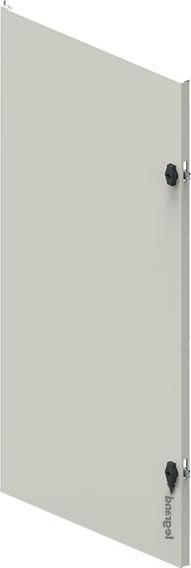

Das Sortiment umfasst Metall- und Kunststoffausführungen, Aufputz- und Unterputzmodelle, Türen, Deckel und Erweiterungsteile. Bestimmen Sie zuerst Montageart und benötigten Zugang. Vergleichen Sie anschließend Kapazität, Reihen und Maße der genauen Referenz. Eine Tür oder Erweiterung eines Systems darf nicht als passend für jedes ähnliche Gehäuse angesehen werden.

Die Montageplatte ist kein verdrahteter Verteiler

Als konkrete Gehäuseausführung ist IDE ARGENTA GN606040 ein Stahlgehäuse für die Aufputz-Wandmontage mit einer einzelnen blickdichten, umkehrbaren Tür. Seine Außenmaße betragen 600 × 600 × 400 mm. Es enthält eine ebene Montageplatte aus verzinktem Stahlblech mit einer Dicke von 2 mm, die unmontiert geliefert wird. Dies bedeutet nicht, dass Schutzschalter, Schienen, Thermostate oder Verkabelung enthalten sind.

Die Daten dieses Modells beschreiben nicht alle ARGENTA-Gehäuse oder andere Serien. Trennen Sie beim Vergleich der Ausstattung Montageplatte, DIN-Elemente, Klemmen und elektrische Schaltgeräte. Wenn Schutzausrüstung benötigt wird, gehen Sie zu Leistungsschalter und Sicherungen, anstatt diese als Bestandteil jedes Gehäuses anzusehen.

Beurteilen Sie das Gehäuse für seine Umgebung

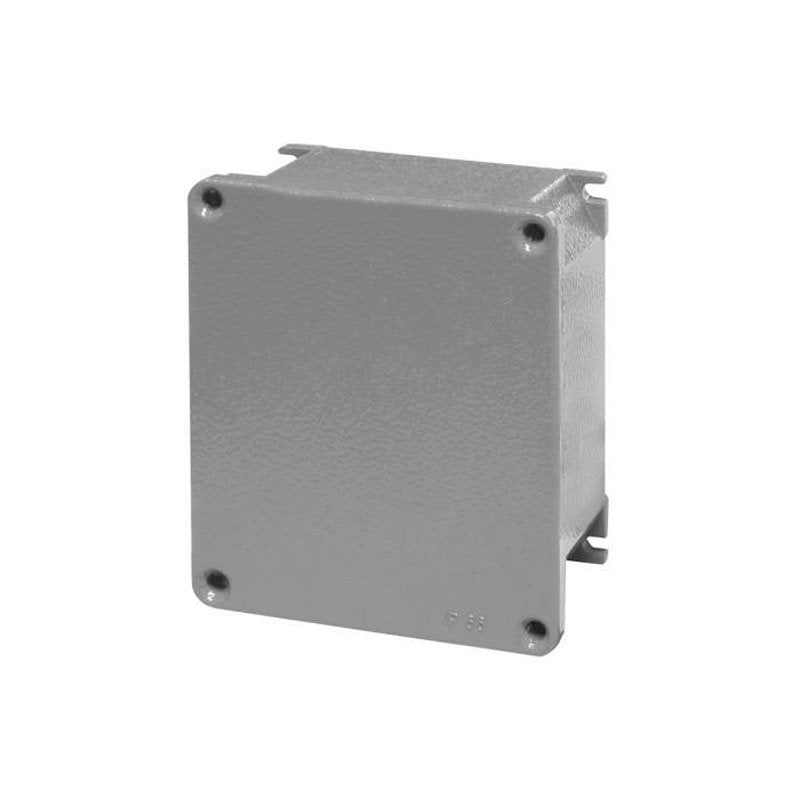

Beim Lesen von IP bezieht sich die erste Ziffer auf Festkörper und Staub, die zweite auf Wasser. IK ist eine separate Kennzeichnung für mechanische Stöße. Diese Kennwerte müssen für die gewählte Ausführung geprüft werden; Daten eines Gehäuses werden nicht auf jede Kombination mit hinzugefügten Teilen übertragen. Auch Einführungen, Öffnungen und Zubehör werden in der konkreten Lösung betrachtet.

Für die allgemeine Anordnung der Ausstattung nutzen Sie Verteiler und elektrische Schaltgeräte. Erstellen Sie eine Liste mit Gehäuse, Montageinhalt, einzelnen Schaltgeräten und Ergänzungsteilen. So lässt sich die Auswahl anhand von Funktion und Kompatibilität der Referenzen prüfen, ohne ein leeres Gehäuse mit einem fertig bestückten Elektroverteiler zu verwechseln.
