Name: Phasen- und Phasenfolgeüberwachungsrelais CM-MPS.43S, 2c/o, L1-L2-L3=300...500Vac ABB, 1SVR730884R4300
Brand: ABB
Price: 225.88 EUR
Availability: OutOfStock

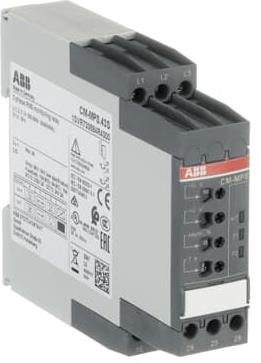

Реле за контрол на фази, последователност, CM-MPS.43S, 2c/o, L1-L2-L3=300...500Vac ABB, 1SVR730884R4300

Phasen- und Phasenfolgeüberwachungsrelais CM-MPS.43S, 2c/o, L1-L2-L3=300...500Vac ABB, 1SVR730884R4300

€225,88 €275,46

Beschreibung

CM-MPS.43S обединява няколко функции за наблюдение на трифазна мрежа. Контролира последователността на фазите, пренапрежение и понижено напрежение, разпознава фазови грешки и колебания и поддържа функция за автоматична корекция на фазовата последователност. Това го определя като многофункционално контролно реле от серията CM-MPS.

Измервателният диапазон между фазите L-L е 300–500 V AC. Същият диапазон 300–500 V AC е зададен за управляващото захранване между фазите. При проектиране на контрола се съпоставят както напрежението на наблюдаваната мрежа, така и условията за захранване на самото реле.

Изходи към управляващата схема

Изходът е конфигурируем като 2x1 или 1x2 превключващи контакта. Тази организация се избира според необходимата контактна логика на свързаната схема. Винтовите клеми служат за присъединяване на проводниците, а контактните изходи предават резултата от контрола към останалото управление.

Номиналните работни токове са 4 A по AC-12, 3 A по AC-15, 4 A по DC-12 и 2 A по DC-13. При избора на свързана управляваща верига се използва стойността за съответното означено условие. Посочените стандарти включват IEC/EN 60255-27, IEC/EN 61000-6-2, IEC/EN 61000-6-3 и UL 508.

В „Контролни релета“ потърсете ориентир според величината или състоянието, което искате да наблюдавате. За трифазна схема е полезно предварително да опишете кои отклонения трябва да бъдат разпознавани и как контактните сигнали ще участват в управлението.
