Name: Netzteil SV/S 30.160.1.1 160mA 4DIN KNX ABB, 2CDG110144R0011
Brand: KNX
Price: 326.59 EUR
Availability: OutOfStock

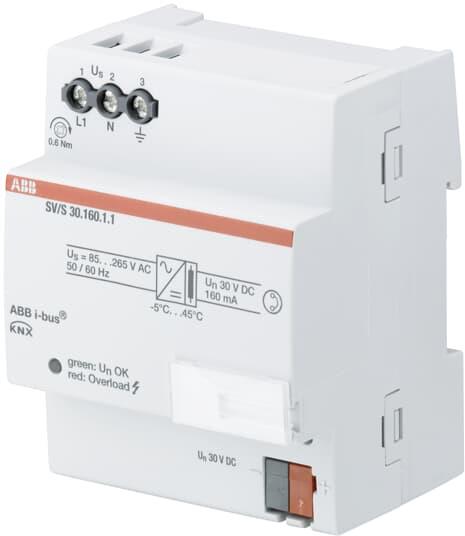

Захранващ блок SV/S 30.160.1.1 160mA 4DIN KNX ABB, 2CDG110144R0011

Netzteil SV/S 30.160.1.1 160mA 4DIN KNX ABB, 2CDG110144R0011

€326,59

Beschreibung

SV/S 30.160.1.1 е захранване с номинален ток 160 mA за една линия на KNX (TP). Неговата задача е да създава и наблюдава системното напрежение на шината. При избора токовият бюджет на предвидената линия се съпоставя с този номинален ток, а мястото в таблото се планира според четиримодулното изпълнение.

Електрическо изпълнение

Единичният шинен изход подава 30 V DC +1/-2 V, SELV, и е свързан с вграден дросел. Осигурено е галванично разделяне на шинното и захранващото напрежение. Мрежовият вход приема 85–265 V AC с честота 50/60 Hz. Времето за преодоляване на отпадане на мрежата е 200 ms. Към KNX се свързва шинна клема, а за входа се използват винтови клеми.

Защитеният срещу късо съединение и претоварване изход се наблюдава чрез двуцветен светодиод. Цветовите състояния дават пряка информация при проверка на устройството:

Зелено — работа без претоварване.
Червено — претоварване.
Мигащо червено — критично претоварване или късо съединение.

Индикацията може да се вижда и след поставяне на блока. Корпусът се закрепва на носеща DIN шина 35 mm, като максималната му ширина е 72 mm. Използвана е безхалогенна пластмаса с клас V-0 по UL94. Степента на защита е IP20. При подреждането на таблото съобразете достъпа до клемите и видимостта на светодиода за последващо отчитане на състоянието.
