Name: Phasenschiene Acti 9 3P 16mm2 80A Anzahl Leitungsschutzschalter: 19 L1L2L3 SE, SCHNEIDER ELECTRIC NIEDERSPANNUNG, A9XPH357
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 50.13 EUR
Availability: InStock

Захранващ гребен Acti 9 3P 16мм2 80A 19 прекъсвача L1L2L3 SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, A9XPH357

Phasenschiene Acti 9 3P 16mm2 80A Anzahl Leitungsschutzschalter: 19 L1L2L3 SE, SCHNEIDER ELECTRIC NIEDERSPANNUNG, A9XPH357

€50,13 €61,14

Beschreibung

Захранващ гребен за трифазно разпределение

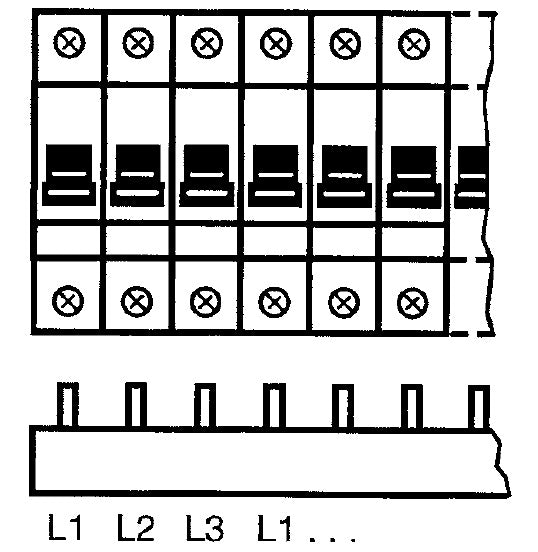

Този гребен от серията Acti9 е свързващ аксесоар с разпределение L1 L2 L3. Изпълнението е за хоризонтален монтаж и обхваща 57 модула по 18 mm. Предвидени са 19 позиции, всяка с конфигурация 1 x 3P, при разстояние 54 mm между съседните позиции.

Зъбните връзки са със стъпка 18 mm, а маркировката L1 L2 L3 показва последователността на фазите по гребена. Конструкцията позволява отрязване според необходимото разположение. В комплекта са включени 10 крайни елемента; степента IP20 е посочена при използване на крайни елементи и капачки за зъбите.

Номиналният работен ток е 100 A при 40 °C, а работното напрежение е 415 V AC. Изолационното напрежение е 500 V AC съгласно IEC 61439-2. Присъединяването може да бъде отгоре или отдолу към тунелни или двойни клеми, затова при планиране се съпоставят типът клеми и подредбата на апаратите. Продуктът е по стандарт EN/IEC 61439-1.

Посочена е съвместимост с Acti9 iC60, iK60, iID, iID K, iSW, iSW-NA и Multi9 C60. Цветът е бял RAL 9003.

За разпределението вътре в таблото разгледайте „Захранващи гребени“, а за отделните присъединителни точки — „Клеми и клемни блокове за табла“. Подборът започва от схемата на свързване и броя предвидени позиции.
