Name: Leitungsschutzschalter Acti 9 iC60N 3P 16A Charakteristik D 6kA SE, SCHNEIDER ELECTRIC NIEDERSPANNUNG, A9F75316
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 30.00 EUR
Availability: OutOfStock

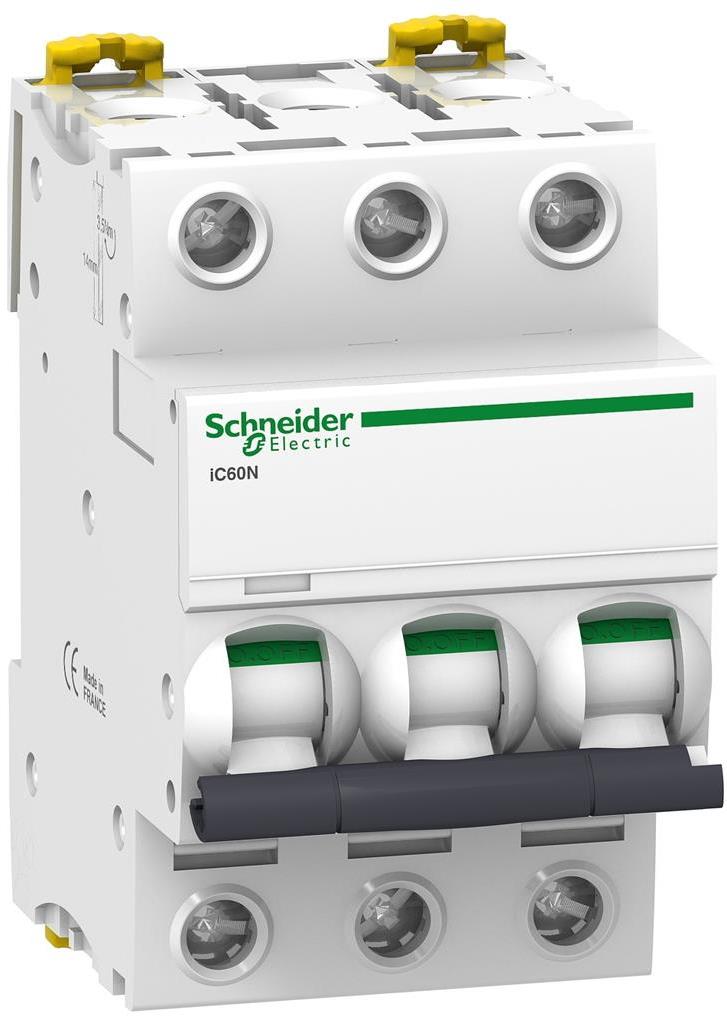

Автоматичен прекъсвач Acti 9 iC60N 3P 16A крива D 6kA SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, A9F75316

Leitungsschutzschalter Acti 9 iC60N 3P 16A Charakteristik D 6kA SE, SCHNEIDER ELECTRIC NIEDERSPANNUNG, A9F75316

€30,00 €36,59

Beschreibung

Acti9 iC60N е термомагнитен прекъсвач 3P с три защитени полюса, 16 A и крива D. Магнитният праг е 12 × In ±20 %. Защитава AC/DC разпределителни вериги от претоварване и късо съединение; управлява се с лостче. VisiTrip показва аварийното изключване, а зелената лента VisiSafe — физически отворените контакти.

По EN/IEC 60947-2 рейтингите Icu/Ics в kA за AC при 50/60 Hz са: 36/27 при 12…133 V; 20/15 при 220…240 V; 10/7.5 при 380…415 V; 6/4.5 при 440 V. За DC до 180 V са 10/10 kA. Отделният Icn е 6000 A при 400 V AC по EN/IEC 60898-1.

Горните/долните единични клеми приемат един меден проводник: твърд 1…25 mm² или гъвкав 1…16 mm² със/без накрайник. Гъвкав меден или алуминиев с кабелно ухо изисква принадлежност. Оголването е 14 mm, затягането — 2 N·m. Гребенова шина/разпределителен блок се свързва отгоре или отдолу.

Белият корпус е 54 × 85 × 78.5 mm (широчина × височина × дълбочина), за DIN шина 35 mm; междуфазната стъпка е 18 mm. Пригоден е за изолиране по EN/IEC 60898-1 и EN/IEC 60947-2, с ограничителен клас 3 по първия стандарт. Ui е 500 V AC, Uimp — 6 kV. Земната утечка изисква отделен блок.

Работни условия: -35…70 °C, 0…2000 m. Защитата е IP20; IP40 се постига в модулна кутия с изолационен клас II по IEC 60529.
