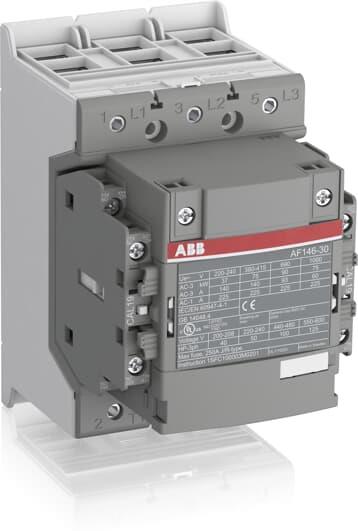

Schütz AF146-30-22 3P 75kW (146A AC-3) 2NO+2NC 100...250V 50/60Hz ABB, 1SFL467001R1322

Artikelnummer (SKU): 1SFL467001R1322
Barcode: 7320500478349
€347,34 €423,58
-18%

Lieferung und Zahlung

Garantie

Schütz AF146-30-22 3P 75kW (146A AC-3) 2NO+2NC 100...250V 50/60Hz ABB, 1SFL467001R1322
€347,34 €423,58
€347,34 €423,58

Beschreibung

Силова и помощна контактна система

AF146-30-22-13 е триполюсен блоков контактор на ABB с три нормално отворени главни контакта. Към тях са предвидени два нормално отворени и два нормално затворени помощни контакта. Това разделя силовото превключване от помощните функции в управляващата схема и е съществено при избора на контактна конфигурация.

Конкретното изпълнение е с управляващо напрежение 100 ... 250 V при 50/60 Hz или DC. Посочената мощност е 75 kW, а номиналното работно напрежение достига 1000 V. При съпоставяне с проект управляващото напрежение се проверява отделно от параметрите на силовата верига, тъй като те описват различни части на апарата.

Присъединяването е с двойни клеми и кабелни клетъчни клемни връзки. Главните контакти служат за включване и изключване на товара, докато помощните контакти се използват в логиката на управлението и сигнализацията. Наличието на двата вида помощни контакти позволява схемата да използва както затварящо, така и отварящо действие.

Контакторите AF са предназначени за силови вериги с двигатели, слабо индуктивни и неиндуктивни товари. Семейството включва допълващи помощни контакти, клемни капаци, принадлежности за окабеляване и блокировки, чието подбиране се прави за конкретното изпълнение.

Когато разглеждате „Контактори“, отделете силовите параметри от необходимите помощни функции. При моторна схема полезна отправна точка са броят главни контакти, наличните помощни контакти и захранването, предвидено за командната част.

Merkmale

Produktdetails

Artikelcode
1SFL467001R1322
Farbe
Größe
Menge pro Schachtel
1
Menge pro Karton
Maßeinheit
