Name: Geschlossene Montageplatte aus Metall 1000x1000mm SE, SCHNEIDER ELECTRIC NIEDERSPANNUNG, NSYMM1010
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 80.13 EUR
Availability: OutOfStock

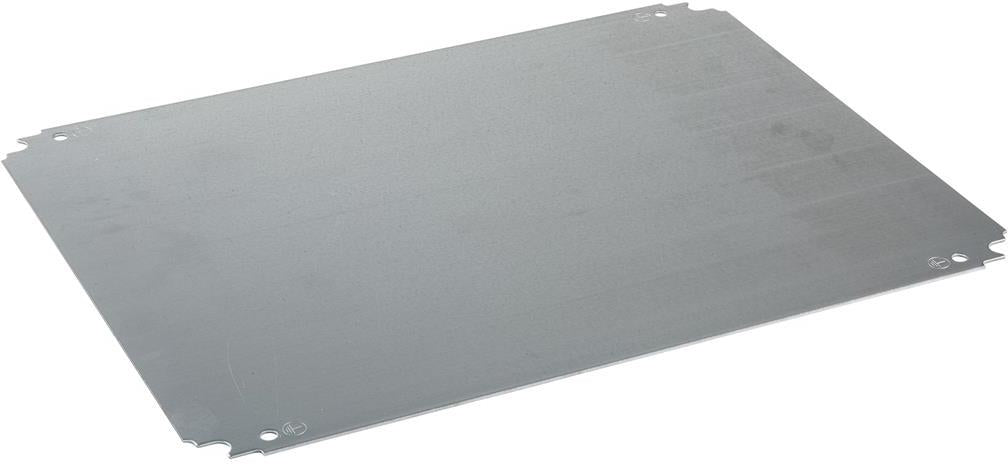

Монтажна плоча метална плътна 1000x1000мм SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, NSYMM1010

Geschlossene Montageplatte aus Metall 1000x1000mm SE, SCHNEIDER ELECTRIC NIEDERSPANNUNG, NSYMM1010

€80,13 €97,72

Beschreibung

Размерът на корпуса и размерът на плочата

Монтажната плоча PanelSeT е предназначена за корпус с номинални височина 1000 mm и широчина 1000 mm. Самата плоча е с размери 950 x 950 mm и дебелина 1.8 mm. Разликата между тези две групи размери е съществена при подбора: означението на корпуса и действителният размер на монтажната повърхност се проверяват поотделно.

Изпълнението е плътно, от поцинкована стомана. Плочата осигурява вътрешна основа за разполагане на оборудване в таблото. Постоянно допустимият товар е 180 kg, а нетното ѝ тегло е 18.1 kg. При планиране на окомплектоването съобразете разположението на компонентите и общото им натоварване върху монтажната основа.

Предвидени са монтаж върху стъпков плъзгач и директно закрепване към задни шпилки. Посочено е винтово фиксиране към шпилките с винтове M8 или закрепване чрез фиксиращ елемент. Изборът на начин за поставяне следва да съответства на конструкцията на конкретния корпус и неговите монтажни точки.

Потвърдените съвместими гами са PanelSeT S3D, PanelSeT CRN и PanelSeT PLM. Продуктът е многофункционален монтажен аксесоар и се предоставя като комплект от една плоча.

За вътрешната организация на корпуса разгледайте „Окомплектоване на табла“. Полезно е първо да разчертаете местата за апаратите и кабелното пространство, след което да сравните монтажните основи според размерите и начина им на закрепване.
