Name: Geschlossene Montageplatte aus Metall 1000x600mm SE, SCHNEIDER ELECTRIC NIEDERSPANNUNG, NSYMM106
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 50.91 EUR
Availability: OutOfStock

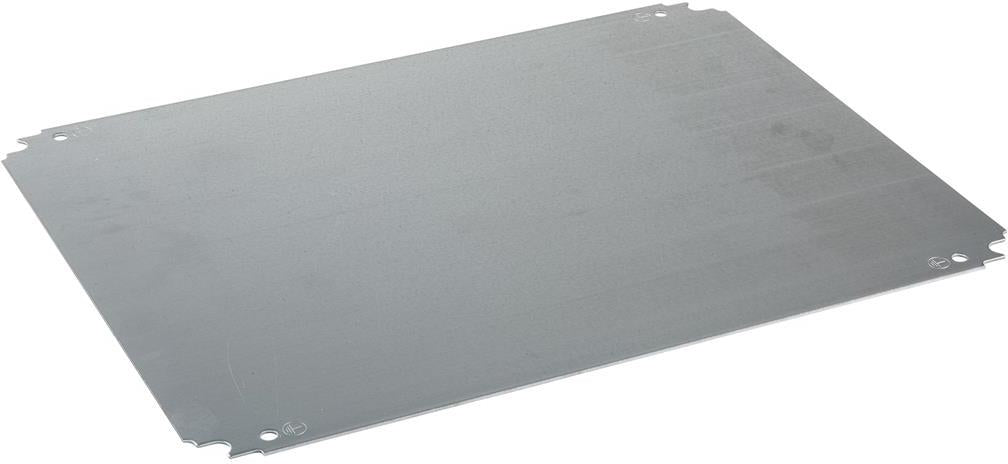

Монтажна плоча метална плътна 1000x600мм SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, NSYMM106

Geschlossene Montageplatte aus Metall 1000x600mm SE, SCHNEIDER ELECTRIC NIEDERSPANNUNG, NSYMM106

€50,91 €62,09

Beschreibung

NSYMM106 е плътна монтажна плоча PanelSeT от поцинкована стомана. Като монтажен аксесоар тя осигурява обща основа за разполагане и закрепване на оборудване вътре в корпус. Изпълнението е предназначено за табла с номинални размери 1000 mm височина и 600 mm широчина.

Действителните размери на самата плоча са 950 x 550 mm, при дебелина 2.5 mm. Разграничението между номиналния размер на таблото и габарита на детайла е съществено за подбора: вътрешното разположение се планира по размерите на плочата, а корпусът се определя по съответното номинално изпълнение.

Предвидени са директно закрепване върху задни шпилки и монтаж чрез Step slide. Начините на фиксиране включват завинтване към задните шпилки с винтове M8 или използване на закрепващ елемент. Точките на опора са част от планирането на вътрешната композиция и трябва да се съобразят с избрания корпус.

Съвместимите продуктови гами са PanelSeT S3D, PanelSeT CRN и PanelSeT PLM. Постоянният допустим товар е 150 kg, а нетната маса на плочата е 10.244 kg. Количеството в комплект е една плоча. При разпределяне на оборудването товарът и собствената маса са отделни параметри за отчитане.

В „Окомплектоване на табла“ можете да разгледате общите решения за вътрешната организация. Започнете с разположението върху монтажната основа, като оставите кабелните подходи и достъпа до отделните апарати част от същия проект.
