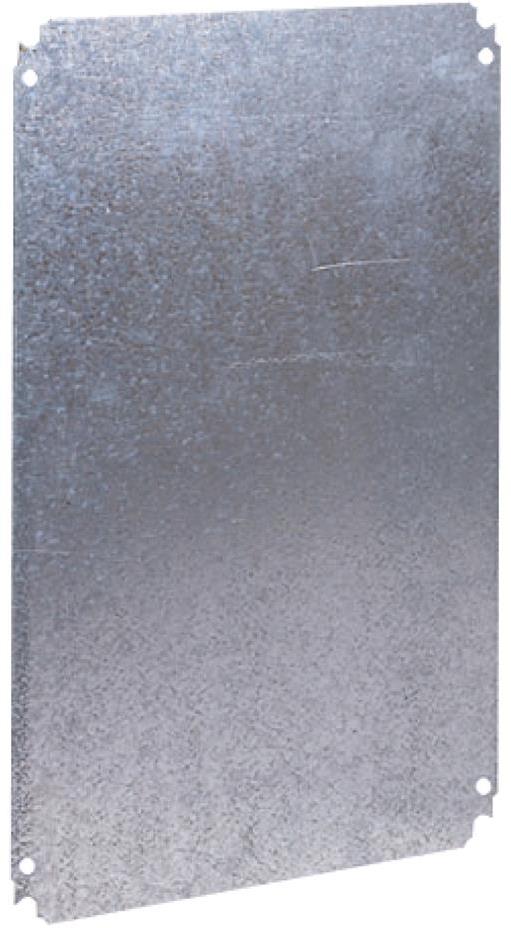

Geschlossene Montageplatte aus Metall 600x600mm SE, SCHNEIDER ELECTRIC NIEDERSPANNUNG, NSYMM66

Artikelnummer (SKU): NSYMM66
Barcode: 3606480183409
€27,34 €33,34
-18%

Lieferung und Zahlung

Garantie

Geschlossene Montageplatte aus Metall 600x600mm SE, SCHNEIDER ELECTRIC NIEDERSPANNUNG, NSYMM66
€27,34 €33,34
€27,34 €33,34

Beschreibung

Плътната монтажна плоча PanelSeT служи като вътрешна основа за разполагане и закрепване на апаратура в табло. Изработена е от поцинкована стомана с дебелина 1.8 mm и е предназначена за многоцелево приложение. Квадратната ѝ форма има действителни размери 550 x 550 mm, по които се планира подредбата на компонентите. Разположението върху нея се съобразява и с маршрутите на вътрешното окабеляване.

Размерът 600 x 600 mm се отнася до номиналните височина и широчина на съответния корпус. Това разграничение е съществено при избор: габаритът на таблото определя търсеното изпълнение, а габаритът на самата плоча служи за разчертаване на монтажните позиции. Съвместимите гами са PanelSeT S3D, PanelSeT CRN и PanelSeT PLM.

Закрепването е предвидено върху задните шпилки с винтове M8 или чрез фиксиращ елемент; сред монтажните позиции е посочен и Step slide. Постоянното допустимо натоварване е 135 kg, а нетното тегло на плочата е 4.375 kg. Доставната единица съдържа една плоча. При разполагането на апаратурата собственото тегло на основата и допустимият товар са отделни величини, които участват в планирането на конструкцията.

За цялостно планиране на вътрешното оборудване разгледайте категория „Окомплектоване на табла“. Тя е полезна отправна точка, когато подготвяте списък с монтажни компоненти и искате да разгледате различните им роли в проекта.

Merkmale

Produktdetails

Artikelcode
NSYMM66
Farbe
Größe
Menge pro Schachtel
1
Menge pro Karton
Maßeinheit
