Name: Geschlossene Montageplatte aus Metall 800x600mm SE, SCHNEIDER ELECTRIC NIEDERSPANNUNG, NSYMM86
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 33.00 EUR
Availability: OutOfStock

Монтажна плоча метална плътна 800x600мм SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, NSYMM86

Geschlossene Montageplatte aus Metall 800x600mm SE, SCHNEIDER ELECTRIC NIEDERSPANNUNG, NSYMM86

€33,00 €40,24

Beschreibung

Вътрешна монтажна основа от поцинкована стомана

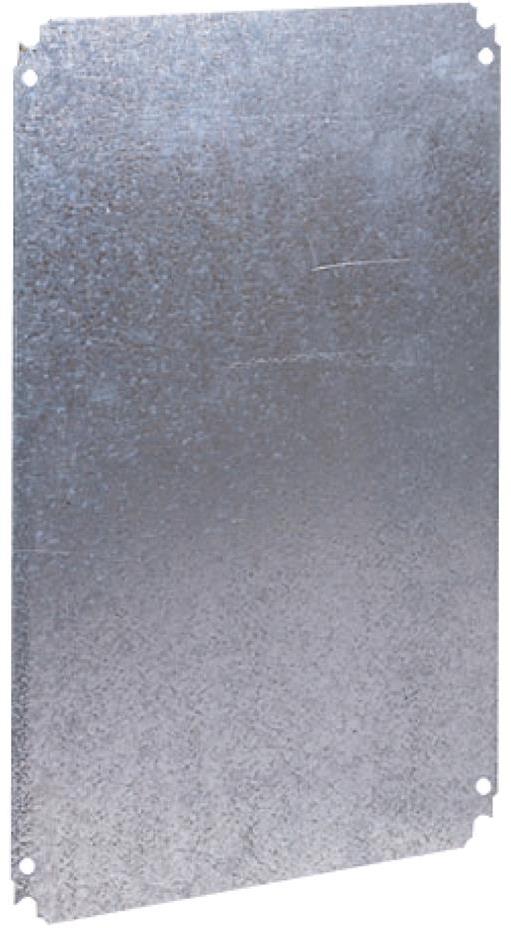

NSYMM86 е плътна монтажна плоча PanelSeT за разполагане на оборудване вътре в електрическо табло. Материалът е поцинкована стомана с дебелина 2.5 mm. Собствените размери на плочата са 750 mm височина и 550 mm широчина, а нетната ѝ маса е 8.07 kg.

Номиналният размер на корпуса, за който е предназначена, е 800 mm височина и 600 mm широчина; посочена е и конфигурация 600 mm височина с 800 mm широчина. При окомплектоване това разграничение е важно: габаритът на таблото и действителната монтажна площ са различни величини и участват по различен начин в планирането.

Плочата е съвместима със сериите PanelSeT S3D, PanelSeT CRN и PanelSeT PLM. Закрепването е с винтове M8 към задните шпилки или чрез фиксиращ елемент. Предвидено е разполагане върху стъпков плъзгач или директно върху задните шпилки на корпуса.

Постоянният допустим товар е 135 kg. Този параметър е отправна точка при съпоставяне с масата на планираната апаратура. Плътното изпълнение предоставя обща основа за организация на вътрешния монтаж. При разчертаването се отчитат размерите на всеки апарат, местата за закрепване и необходимото пространство за проводниците. Комплектът съдържа една плоча.

В „Окомплектоване на табла“ можете да продължите избора на монтажни компоненти според проекта. Започнете от корпуса и вътрешното разположение, след което уточнете какви отделни елементи са необходими за подреждането на оборудването.
