Name: Phasenschiene Acti 9 1P+N 16 mm2 80A für 12 Schutzschalter NL SE, SCHNEIDER ELECTRIC NIEDERSPANNUNG, A9XPH224
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 19.69 EUR
Availability: InStock

Захранващ гребен Acti 9 1P+N 16мм2 80A 12 прекъсвача NL SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, A9XPH224

Phasenschiene Acti 9 1P+N 16 mm2 80A für 12 Schutzschalter NL SE, SCHNEIDER ELECTRIC NIEDERSPANNUNG, A9XPH224

€19,69 €24,01

Beschreibung

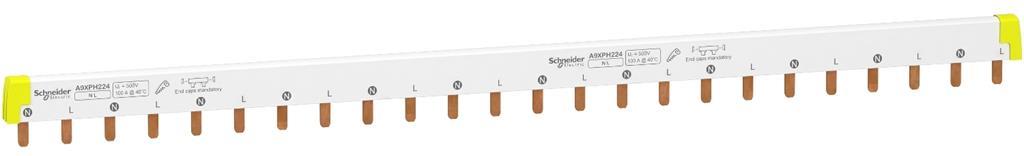

Захранващият гребен Acti9 е изолиран свързващ аксесоар с разпределение 1L + N и маркировка N L. Изпълнението обхваща 24 модула по 18 mm и е предназначено за хоризонтално разполагане. Гребенът има 12 позиции, а конфигурацията за една позиция е 1 x 1P + N или 1 x 2P.

Зъбните контакти са със стъпка 18 mm, като разстоянието между позициите е 36 mm. Общата ширина е 430 mm. Конструкцията позволява скъсяване, което трябва да се съобрази с броя на апаратите и подредбата на конкретния ред в таблото.

Работният ток е 100 A при 40 °C, а работното напрежение е 415 V AC. Посочено е изолационно напрежение 500 V AC съгласно IEC 61439-2. Цветът е бял RAL 9003. Степен IP20 е определена при използване на крайни елементи и капачки за зъбите.

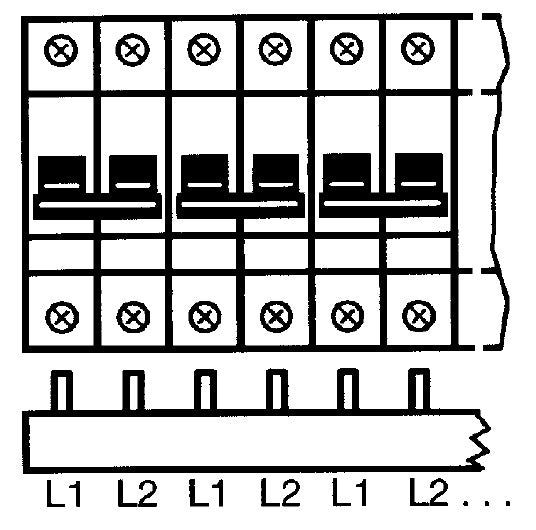

Свързването може да бъде отгоре или отдолу към тунелни или двойни клеми. Съвместимите серии са Acti9 iC60, iK60, iID, iID K, iSW, iSW-NA и Multi9 C60. При подбор съпоставете серията на апаратите с конфигурацията на полюсите и разстоянието между връзките.

Когато разпределяте връзките в таблото, разгледайте „Захранващи гребени“ и „Клеми и клемни блокове за табла“. Двете категории дават обща ориентация за различни начини на свързване според планираната схема.
