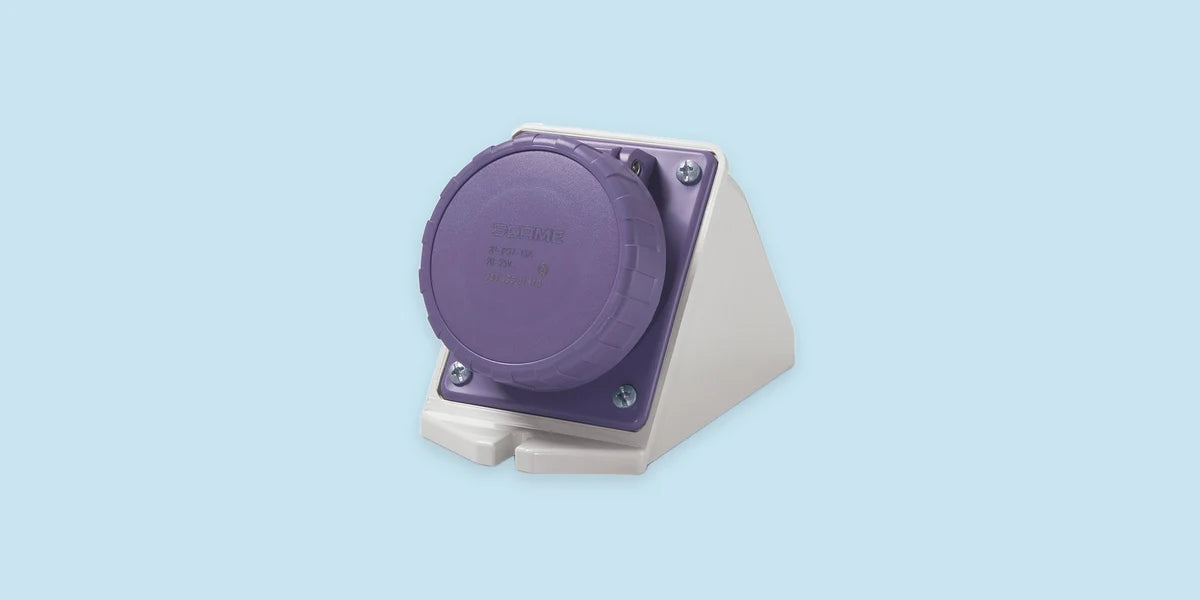

Clavijas y tomas industriales: interpretación de designaciones y 6h

Una clavija y una toma industriales no se comparan solo por el color ni por el número de orificios visibles. Para la comprobación preliminar se necesita todo el conjunto de designaciones: configuración de polos, tensión, frecuencia, corriente y codificación horaria del contacto de protección. Reúna esos datos de ambas piezas y compruebe las referencias exactas. Una forma similar es un punto de partida para buscar, no una confirmación de compatibilidad.

Al consultar tomas, clavijas y adaptadores industriales , determine primero qué pieza busca y con qué debe ser compatible. Si tiene un componente existente, empiece por su modelo completo y sus datos técnicos. No sustituya lo desconocido por una característica supuesta de otra pieza de la misma marca. Se trata de preparar la compra, y no de instrucciones de conexión o modificación.

El color es una orientación útil de alcance limitado

En la documentación técnica de SCAME para IEC 60309, los colores convencionales se relacionan con rangos nominales de tensión. Por tanto, el color participa en el sistema de designación. Sin embargo, no describe por sí solo todos los demás parámetros. Si dos propuestas tienen aparentemente el mismo color, continúe con la tensión, frecuencia, corriente, polos y codificación exactos.

La utilidad práctica del color es orientarle hacia la información que debe leer, no sustituir la comprobación. En la tabla comparativa, anote el color en una celda independiente. Junto a ella, conserve los datos nominales tal como están publicados. Si solo dispone de una foto sin modelo ni designaciones legibles, tiene un candidato por identificar, no una especificación completa.

Qué significa la posición horaria

SCAME determina la posición horaria según la ubicación del contacto de protección respecto a la referencia principal de guiado. Una designación como 6h forma parte de la codificación. No es un número de horas de funcionamiento ni indica un tiempo máximo bajo carga. Por ello, cópiela en la lista como parámetro independiente sin mezclarla con el régimen de uso del equipo.

La codificación horaria se muestra según la aplicación, los polos, la tensión, la frecuencia y la corriente. No la convierta en una prueba independiente separada de estos datos. Dos registros con la misma indicación h también deben compararse en los demás campos. A la inversa, una posición horaria que falta no puede completarse solo por conocer el color.

Para una consulta, es útil indicar el código horario exactamente como aparece en la documentación, junto con el modelo. Así no es necesario describir la orientación con palabras libres o de memoria. Si el código no es legible, solicite la identificación del producto en lugar de adivinar por la foto. En esta fase, la tarea es determinar qué referencia está comparando.

Importa la configuración completa de los contactos

El diagrama de SCAME distingue las configuraciones 2P+E, 3P+E y 3P+N+E. Copie la designación completa, incluidas letras y signos, en lugar de abreviarla a una cantidad total. El número y la función de los contactos son una parte esencial de la designación. El mismo número de orificios o una forma similar no demuestran por sí solos que las configuraciones coincidan.

Al buscar una toma industrial , añada esta configuración junto al número de producto en la lista. Haga lo mismo con la clavija correspondiente. Si una página utiliza la designación completa y la otra solo contiene un título breve, la comparación aún no está terminada. Busque el documento técnico del segundo componente; no complete lo que falta con los datos del primero.

La tensión, la frecuencia y la corriente se comparan por separado

En el diagrama técnico, estos parámetros intervienen juntos en el sistema de codificación. Por eso, guarde cada uno en un campo independiente. No utilice una tensión igual como sustituto de la comprobación de la frecuencia o la corriente. Tampoco considere una corriente igual como prueba de que todas las demás designaciones coinciden. El objetivo es describir completamente las piezas concretas, sin omitir un valor incómodo o que falte.

Esta organización también ayuda al recibir una propuesta alternativa. Si la referencia nueva difiere solo en uno de los campos publicados, anote exactamente cuál y solicite confirmación de la aplicación. No resuma la diferencia como «casi lo mismo». Si el marcado es ilegible o la ficha está incompleta, mantenga la pregunta pendiente hasta determinar los datos exactos.

Cómo se presenta una incompatibilidad concreta en la lista

Supongamos que para la pieza existente se ha anotado 3P+E y la oferta está designada 3P+N+E. Son configuraciones diferentes del diagrama, aunque otros campos parezcan similares. Marque la diferencia de polos y no la elimine con una descripción abreviada. Si otro candidato tiene la misma configuración, pero falta la posición horaria, el caso es diferente: tiene datos incompletos, no una coincidencia confirmada de codificación.

Estos dos casos requieren preguntas diferentes. En el primero, indique la diferencia detectada en las designaciones y solicite una referencia correcta para la tarea. En el segundo, solicite el parámetro que falta del modelo exacto. Este registro también aclara la comparación cuando las propuestas proceden de catálogos diferentes con títulos organizados de forma distinta.

Tabla para comparar ambas piezas

La coincidencia de los campos anotados es una base para una comprobación concreta, y no una autorización para modificar físicamente o forzar la compatibilidad. Al buscar una clavija industrial , utilice la tabla para limitar los candidatos. Después confirme la referencia para la aplicación prevista. Así, la consulta se refiere a una combinación y una tarea determinadas, en lugar de a una «clavija adecuada» sin especificar.

Cuando aparece una oferta de adaptador

La palabra «adaptador» no sustituye la comprobación de los parámetros de ambos lados. Para esta oferta, prepare los mismos campos de cada lado y anote la referencia exacta. Su mera presencia en la categoría no demuestra que resuelva una incompatibilidad detectada. No concluya sobre la combinación concreta solo por el aspecto o el nombre general del producto.

Para la consulta final, envíe los modelos y los datos completados, marcando las incógnitas. Por ejemplo: «Busco un componente compatible con esta referencia, con la configuración, tensión, frecuencia, corriente y posición horaria indicadas. Confirme la variante exacta para la aplicación descrita». Si se propone una alternativa, conserve el número nuevo y repita la comparación para ella. Así la lista de compra sigue siendo verificable incluso después de cambiar la propuesta.
