Elementos de fijación y tacos

El elemento de fijación se elige según qué sujeta y sobre qué soporte se instala. Distinga un soporte para cable, una base para tubo, una abrazadera y un taco antes de comparar tamaños y embalajes.

El cable y el tubo requieren selecciones diferentes

Los títulos de los productos presentan fijaciones para cables planos y redondos, bases de montaje para tubos y otras formas de fijación. Anote la forma y la dimensión exterior del elemento que debe fijarse. La sección de los conductores no es la única medida que puede necesitarse al elegir un soporte. Compruebe el uso previsto y todo el rango dimensional de la referencia exacta. Para accesorios de un sistema de tubos determinado, identifique primero el propio tubo en tubos para cables.

Ejemplo con un soporte de cable concreto

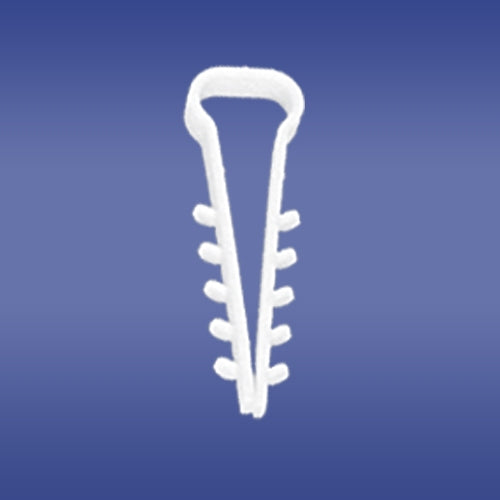

USMP2 con referencia 16.1 de ELEKTRO-PLAST Opatówek es un soporte de polipropileno para cable plano. El fabricante indica para este modelo un orificio de montaje de 6–7 mm. Son datos del modelo exacto USMP2/16.1; no los traslade a USMO, USMH u otro tamaño USMP. Al comparar en la colección ELEKTRO-PLAST , conserve la identidad completa del artículo. El nombre general del fabricante y el aspecto exterior cercano no sustituyen la comprobación del código.

La base y el conjunto de montaje

Determine el material y el estado de la base, el método de montaje necesario y la carga prevista en el proyecto. Busque las instrucciones correspondientes a la fijación elegida. No deduzca la carga admisible ni la clasificación frente al fuego del tamaño, el color o el nombre. Compruebe qué contiene el envase: un soporte solo, un conjunto o un paquete con una cantidad determinada. Si se necesitan tornillos adicionales u otras piezas, identifíquelos según los requisitos de montaje en lugar de suponer que están incluidos.

Organice las fijaciones por aplicación

Para cada grupo de cables o tubos, prepare una fila independiente con referencia, base y cantidad. Para un sistema de soporte de un trazado mayor, consulte bandejas portacables y fijaciones; un pequeño soporte de cable no sustituye la comprobación de toda la estructura. Para completar los demás tramos, utilice canales para cables y accesorios y la sección general canalizaciones de cables y montaje. Compruebe las cantidades según los puntos reales de montaje y las instrucciones del sistema correspondiente.
