Canalizaciones de cables e instalación

Planifique la canalización de cables como una secuencia de recorridos, conjuntos de montaje y fijaciones. Elija los grupos según el proyecto y después vincule cada pieza principal con sus accesorios y cantidades exactos. Prepare un esquema con inicio, final y derivaciones de los tramos. Añada la base, el espacio disponible y los puntos de acceso para orientar la selección posterior hacia las condiciones reales de montaje.

Organice la forma de guiado

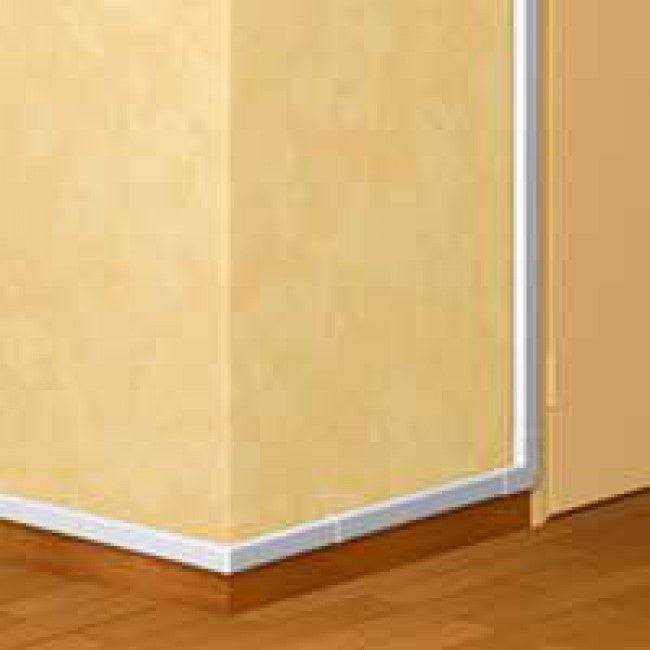

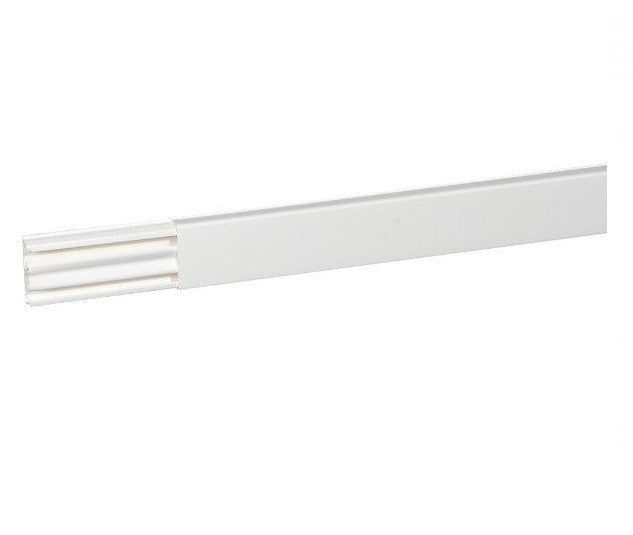

Para un sistema de tubos, empiece por tubos para cables y determine la forma y los accesorios. Cuando el proyecto prevea un canal, consulte canales para cables y accesorios, incluidos ángulos, tapas y piezas finales. Para una bandeja, continúe con bandejas portacables y fijaciones, donde los apoyos y las uniones se eligen junto con los tramos principales. Si el recorrido combina varias soluciones, marque las transiciones como uniones independientes que deben comprobarse.

Añada los puntos de unión y acceso

En cajas de mecanismos y de derivación , separe la caja para un mecanismo de la caja para otras tareas de montaje. Compruebe el contenido, el espacio interior y las entradas de cables. Para conjuntos subterráneos exteriores previstos, consulte arquetas de jardín y determine si elige una caja completa o un accesorio suyo. Las dimensiones, la tapa y la conexión se comprueban para la serie exacta; el nombre general del grupo no determina las condiciones de aplicación.

Fijación y organización

Distribuya los elementos de fijación y tacos según la base de montaje y el cable o tubo que debe fijarse. Para agrupar haces, compruebe bridas, soportes y espirales para cables. Distinga estos accesorios de las partes de soporte de todo el trazado. No deduzca la carga admisible del tamaño o el aspecto exterior. Contraste los requisitos del proyecto con la documentación del sistema concreto, incluidos los apoyos y las piezas de conexión necesarios.

Materiales y lista definitiva

Para los artículos aislantes y adhesivos previstos, utilice cintas, adhesivos y materiales aislantes. Anote el uso previsto y la unidad de cada material por separado de las longitudes del trazado. Por último, revise el recorrido de principio a fin: elementos principales, curvas, cajas, transiciones, fijación y piezas complementarias. Contraste la compatibilidad por series y referencias y lea el contenido de los envases. Si hay distintas condiciones de instalación, mantenga los tramos separados en la lista para no trasladar las características de un artículo a otra parte del proyecto.
