Bornes y bloques de terminales para cuadros

Los bornes y bloques de terminales para cuadros se eligen según la función de la conexión, la construcción y la serie exacta. Distinga un borne de paso, un bloque de distribución y un accesorio antes de comparar dimensiones y designaciones.

Borne de carril o bloque de distribución

El surtido incluye bornes de carril y de túnel, bloques de distribución y accesorios de conexión independientes. Elija primero la función del componente en el cuadro concreto. Una tapa final, una etiqueta o un peine de conexión no son un borne completo. El montaje común sobre carril DIN tampoco significa que las distintas construcciones puedan sustituirse entre sí.

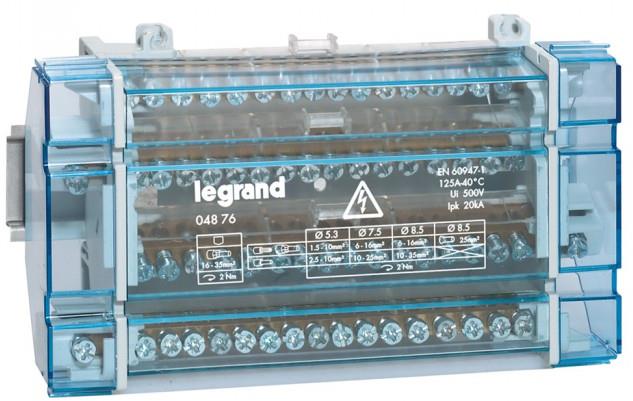

Para un bloque de distribución, concrete las entradas y salidas, los conductores previstos y la especificación propia de cada conexión. Para un borne de carril, compare la serie concreta y el modo de conexión. No extrapole el material o la sección admisibles de un puerto a todos los demás si no se indica para el artículo exacto.

El sistema y la sección se consideran juntos

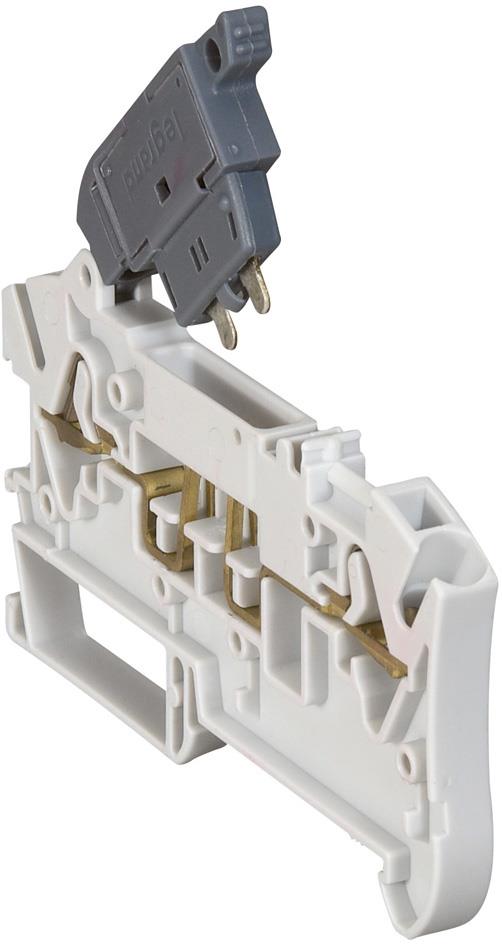

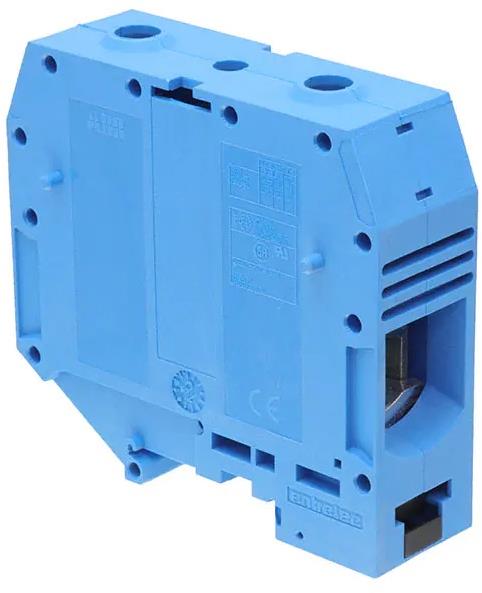

Se presentan indicaciones de construcciones con tornillos y sin tornillos y líneas como TOPJOB S, SNK y Viking. Compárelas según la referencia completa en lugar de confiar solo en el color de la carcasa. El color es un criterio independiente de la construcción y los datos eléctricos. No demuestra compatibilidad con accesorios de otra serie.

En los parámetros, compruebe los conductores admisibles, las secciones y las condiciones del borne elegido. Distinga la sección de la anchura exterior de la carcasa y de los valores eléctricos nominales. No todas las cifras del nombre describen el cable. Al sustituir, conserve el código antiguo completo y los datos de los conductores utilizados para que el nuevo artículo pueda comprobarse para la aplicación concreta.

Los accesorios se eligen para el mismo sistema

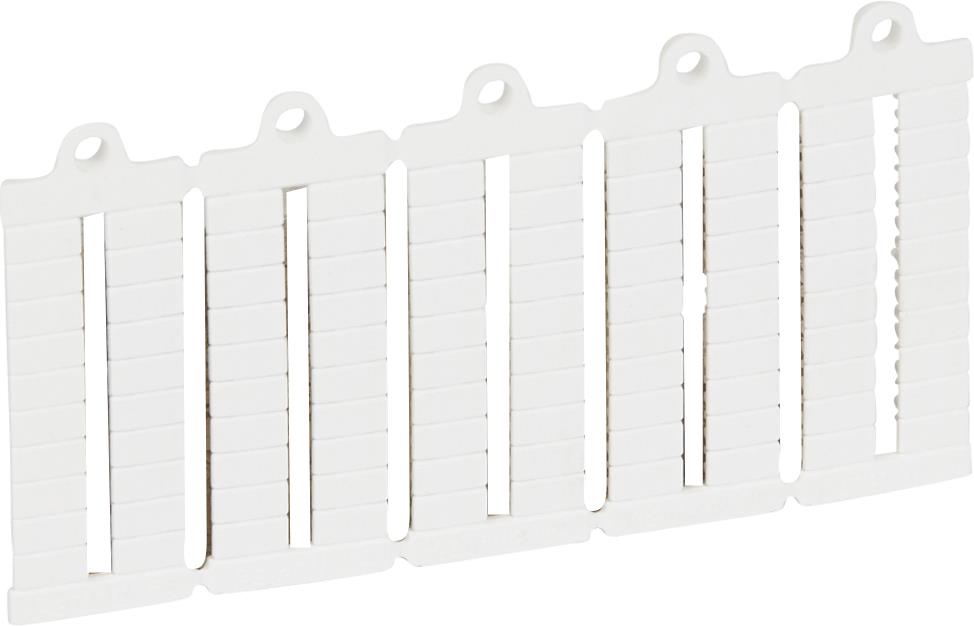

Los elementos finales, tapas, marcadores y peines deben contrastarse con la serie de bornes elegida. Compruebe cuáles están incluidos y cuáles son artículos independientes. Una forma de accesorio similar no confirma suficientemente la compatibilidad. Para la base mecánica, utilice carriles DIN y accesorios de montaje.

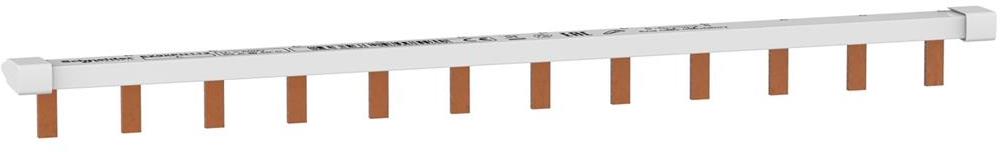

Si la tarea es alimentar una fila de aparatos mediante un peine, continúe con peines de alimentación. Para las áreas de bornes presentadas, puede consultar WAGO y MOREK. El equipamiento de cuadros general ayuda a organizar por separado bornes, accesorios y piezas de montaje, sin considerar que todo el conjunto necesario esté incluido con un borne.
