Equipamiento de cuadros

El equipamiento de un cuadro relaciona la base mecánica, las conexiones de conductores y los componentes de acabado de la envolvente. Organice estas tareas por separado para elegir piezas correspondientes al sistema concreto.

Empiece por la disposición de los aparatos

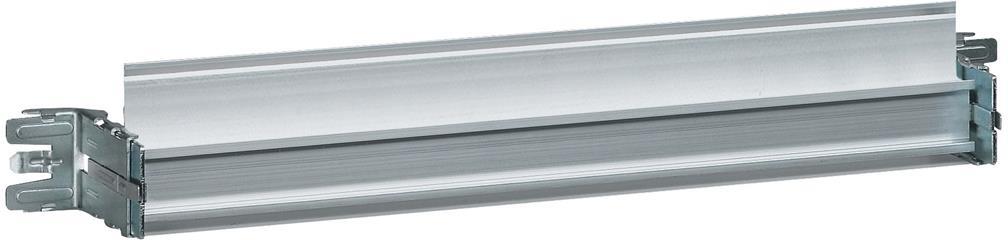

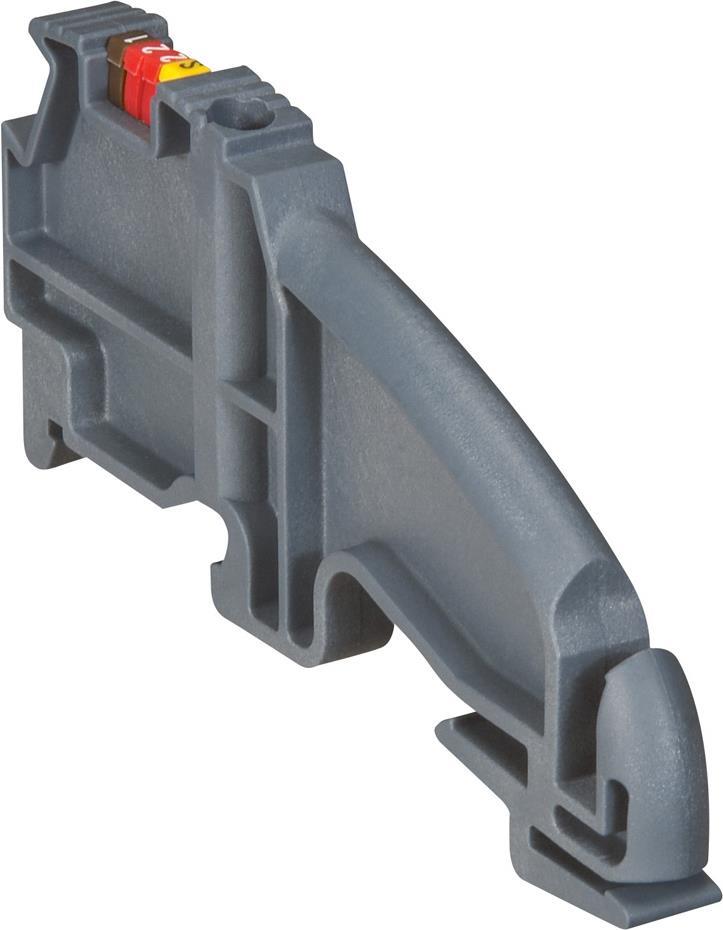

Para soporte y organización, utilice carriles DIN, aisladores de apoyo y accesorios de montaje. Concrete el perfil y el espacio necesario, así como las abrazaderas o adaptadores para la configuración elegida. El carril y el elemento de fijación son artículos diferentes. La designación general DIN no basta para considerar compatible cualquier combinación.

El surtido también incluye paneles frontales, puertas y otros componentes de envolventes. Elíjalos según el sistema y la referencia exacta del cuadro. Una etiqueta dimensional de un panel no determina automáticamente compatibilidad con otra envolvente. Compruebe qué espacio y acceso quedan para los equipos en lugar de considerar el elemento decorativo aislado de la configuración interior.

Distribuya las tareas de conexión eléctrica

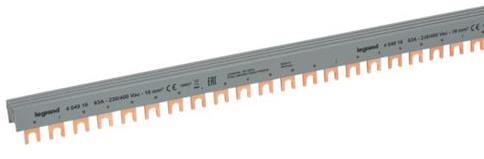

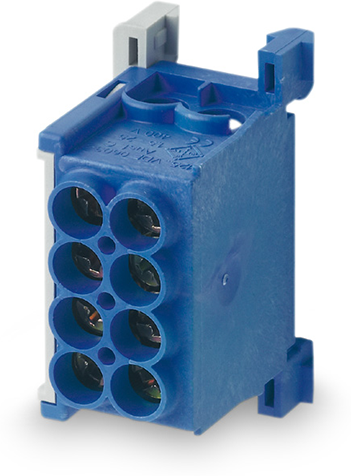

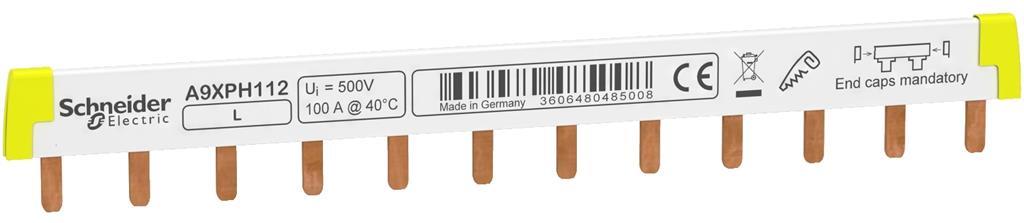

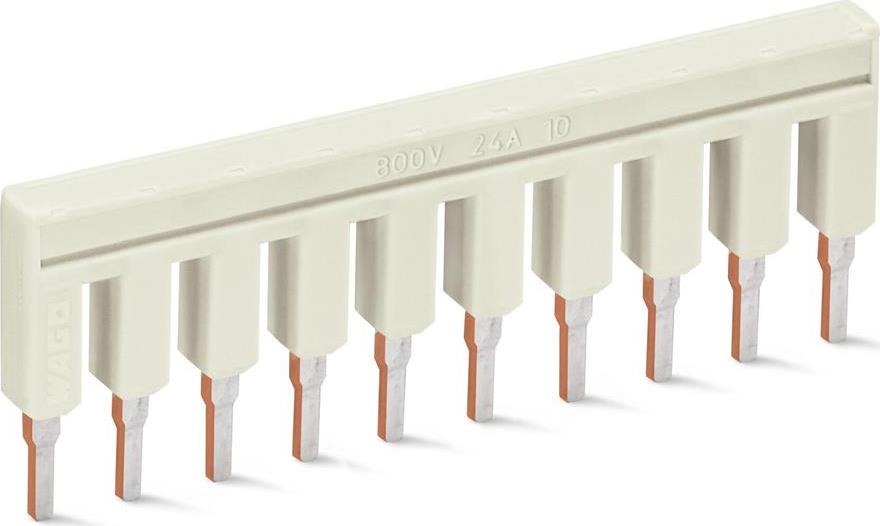

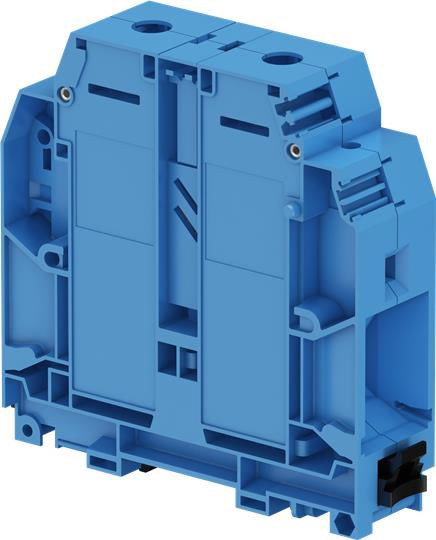

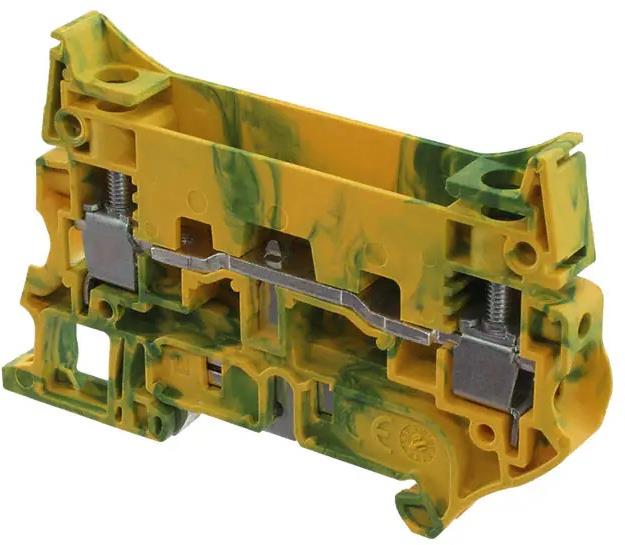

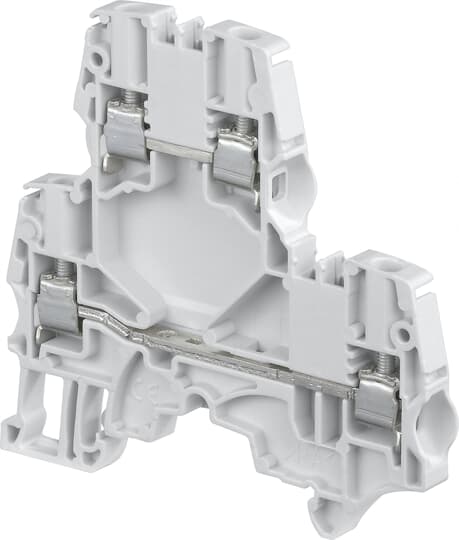

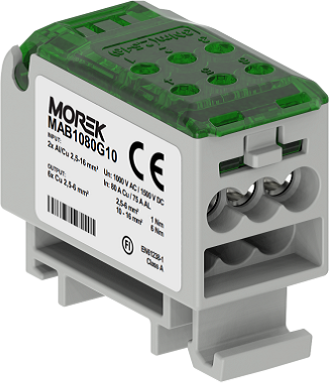

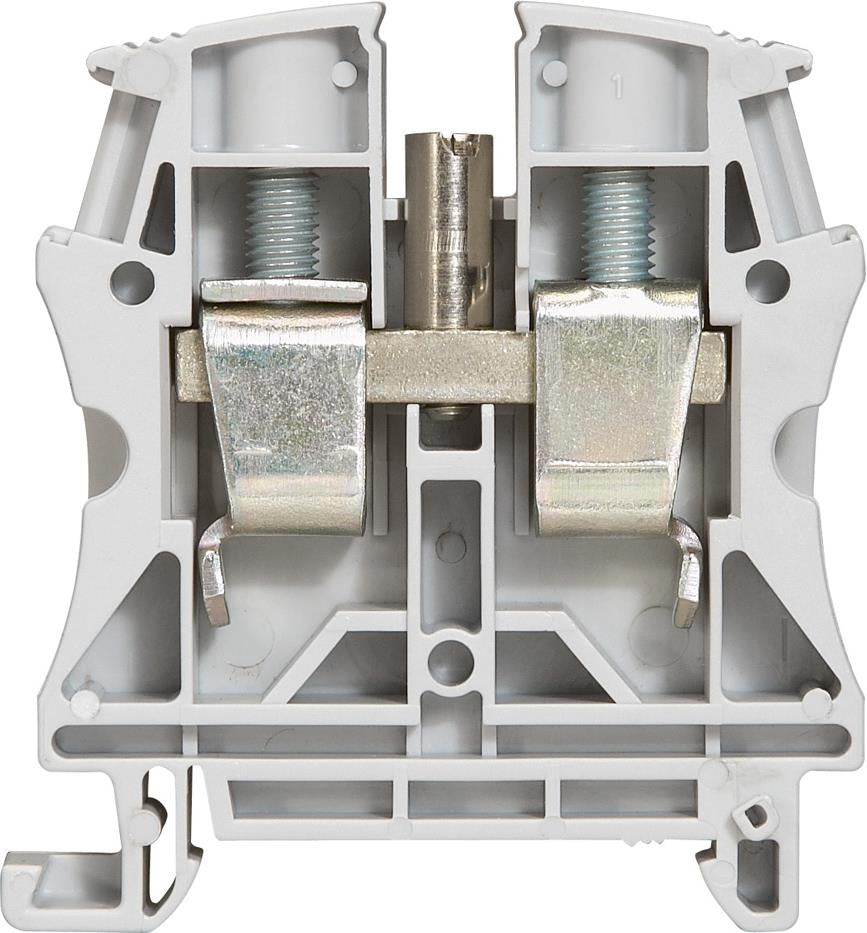

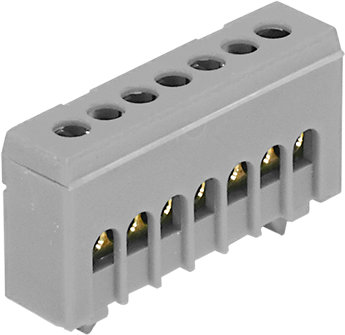

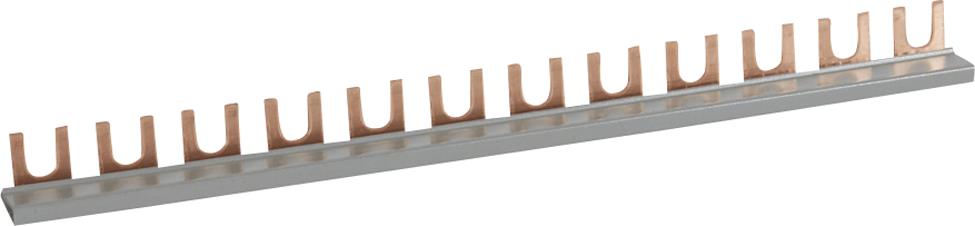

Los peines de alimentación se comparan según la geometría de contacto y la compatibilidad con los aparatos concretos. En bornes y bloques de bornes para cuadros , distinga las conexiones en fila, los bloques de distribución y los accesorios. Que estos artículos estén en una misma categoría general no significa que cumplan la misma función ni que sean intercambiables.

También se presentan barras Moflex. Para la variante concreta, coteje las dimensiones, la estructura y los datos del producto elegido; no deduzca la corriente admisible solo de la sección. Mantenga artículos independientes para la barra, los apoyos, las conexiones de conductores y los accesorios. Así puede comprobarse la solución concreta sin trasladar valores eléctricos de un componente a todos los demás.

El contenido del suministro se comprueba pieza por pieza

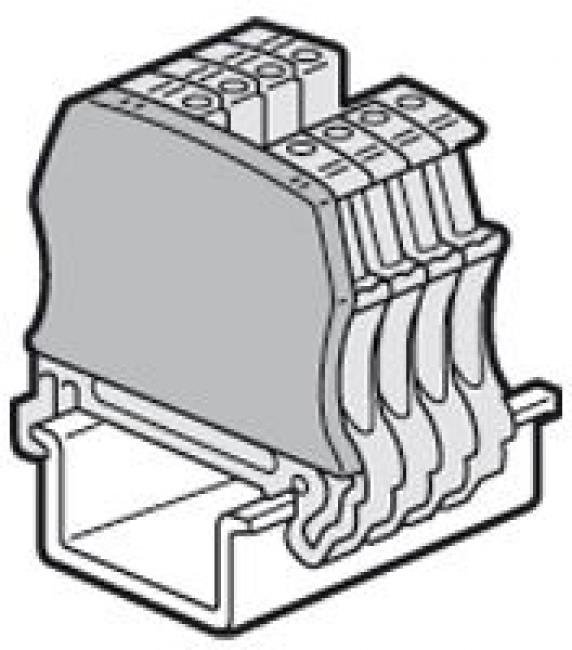

Para tapas, paneles, marcajes y elementos terminales, determine si se incluyen con el artículo principal o se ofrecen por separado. Una foto de una solución montada no sustituye la lista de contenido. Al ampliar, conserve los códigos de la envolvente y los aparatos existentes para no elegir accesorios solo por un tamaño general o un color parecido. Incluya los marcajes necesarios en la lista.

Si necesita los propios aparatos de protección, continúe con interruptores automáticos y fusibles. La sección general cuadros y aparamenta eléctrica ayuda a relacionar el equipamiento con las demás áreas. La lista final debe distinguir las piezas suministradas de los artículos complementarios y conservar las series, referencias y requisitos exactos del proyecto concreto.
