Sistemas de redes ópticas

El sistema de red óptica se completa según el tipo exacto de fibra, la conexión y el formato de montaje. Empiece por los datos de ambos extremos conectados en lugar de seleccionar piezas individuales solo por el nombre del conector.

Distinga los componentes por su función

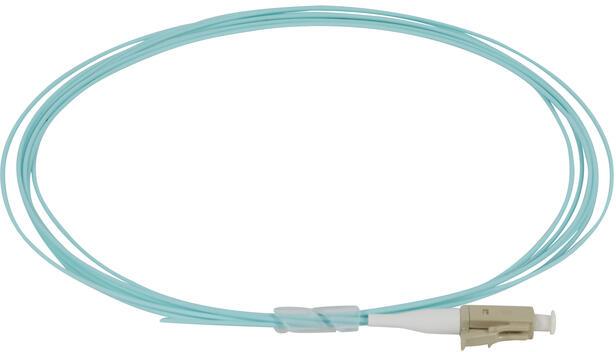

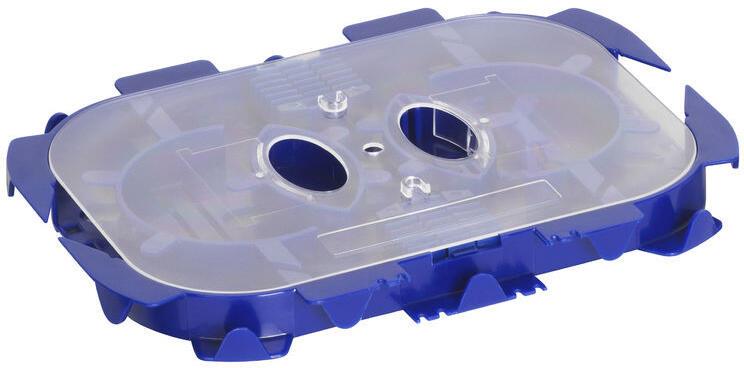

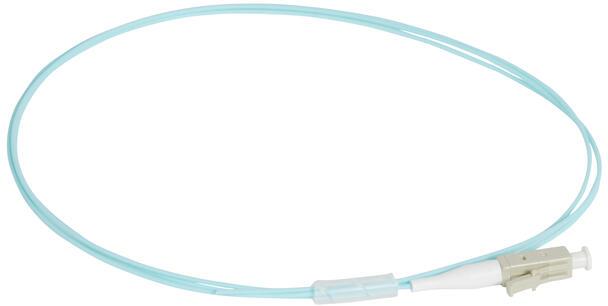

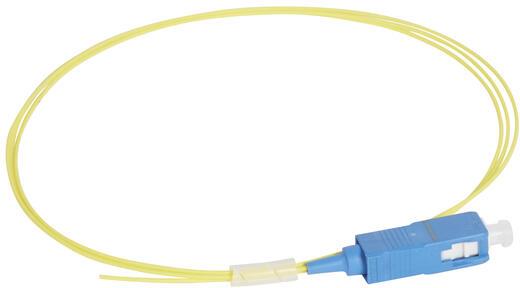

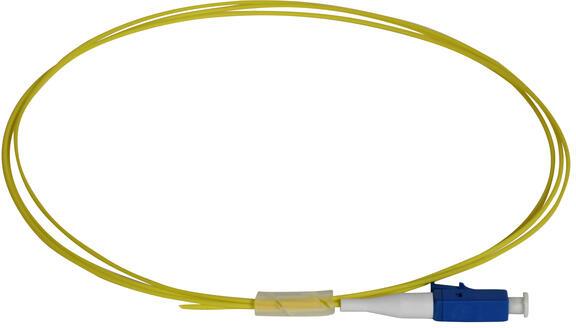

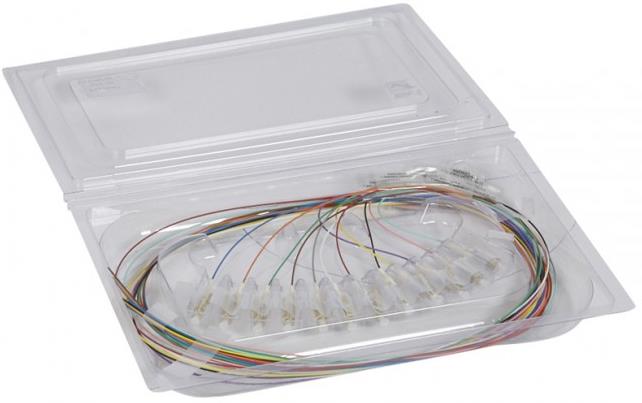

Los nombres presentan pigtails, casetes de empalme y paneles. Concrete qué elemento se necesita en cada lugar del proyecto y qué contiene la referencia elegida. Un pigtail, un casete y un panel equipado no deben tratarse como el mismo conjunto completo. Compruebe qué piezas se eligen adicionalmente y cuáles se incluyen. Al ampliar una instalación existente, anote los datos de sus componentes antes de buscar una pieza nueva correspondiente.

Tipo óptico y designaciones de los extremos

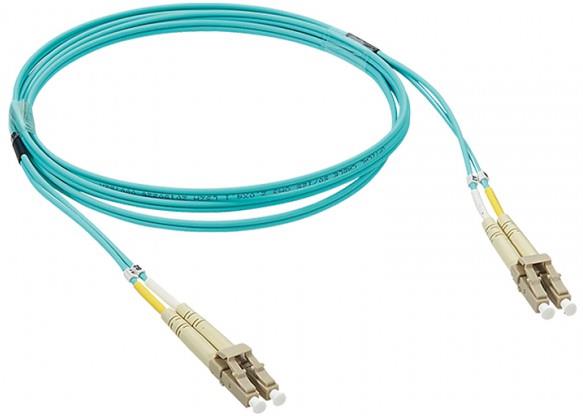

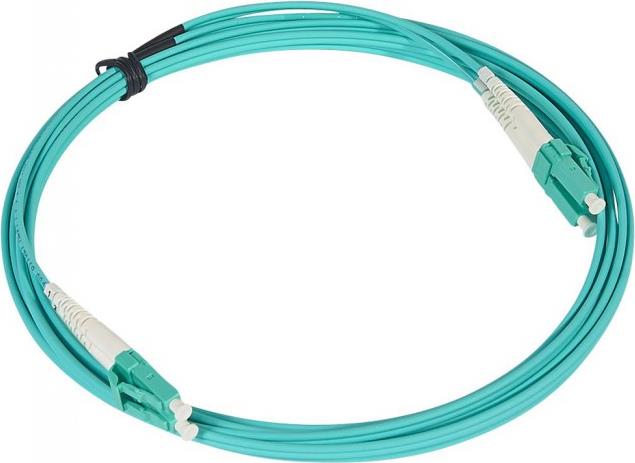

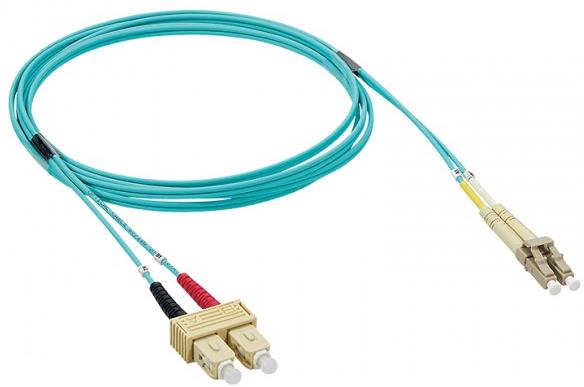

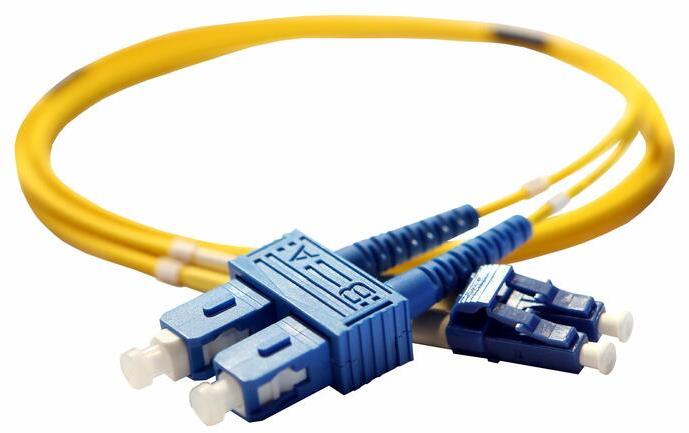

Compare los requisitos del proyecto con las designaciones completas de los productos elegidos. Los títulos incluyen distintas designaciones ópticas, entre ellas las familias OM y OS, así como diferentes conectores. Compruebe la combinación exacta en la documentación. No dé por hecho que todos los productos de nombre parecido tienen la misma aplicación ni deduzca los parámetros de la conexión únicamente por la forma del conector. Los datos del cableado y del equipo conectado deben coordinarse para el canal concreto.

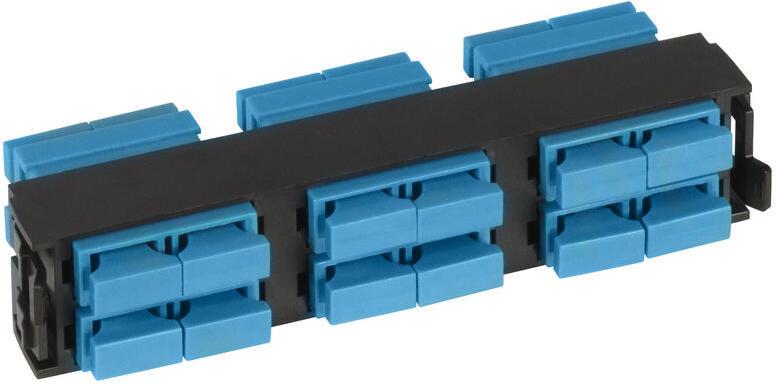

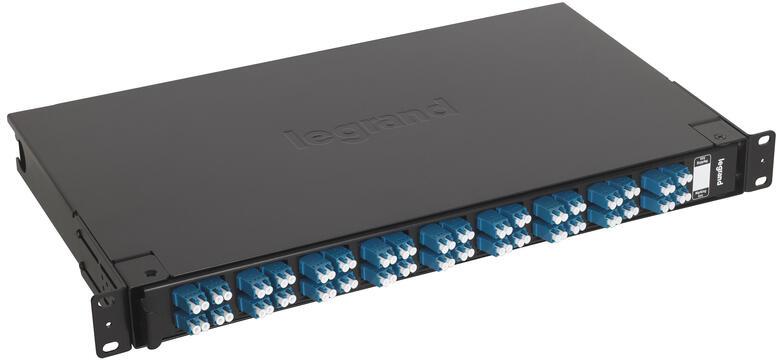

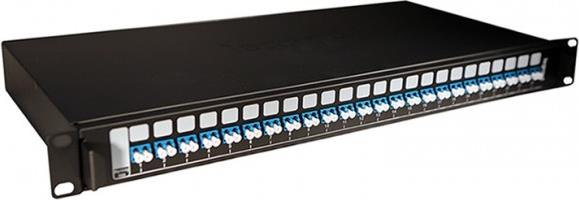

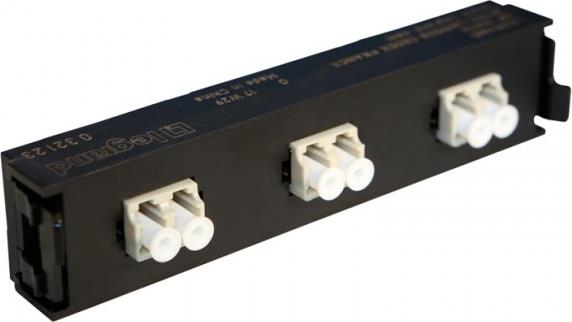

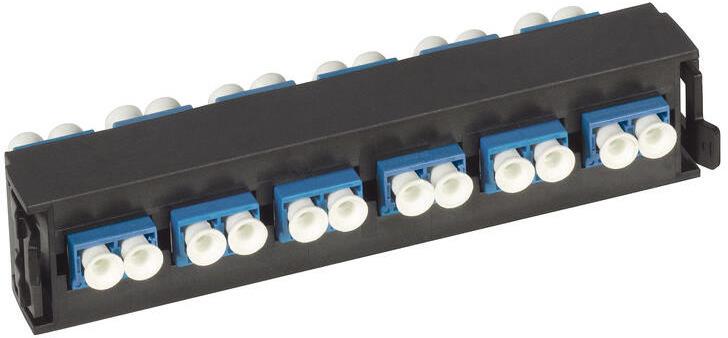

Panel, casete y espacio de montaje

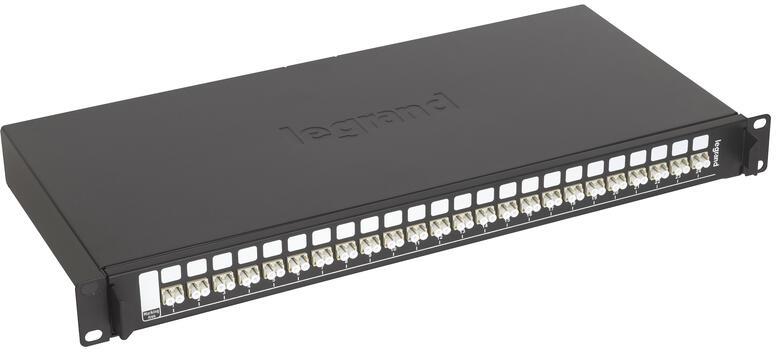

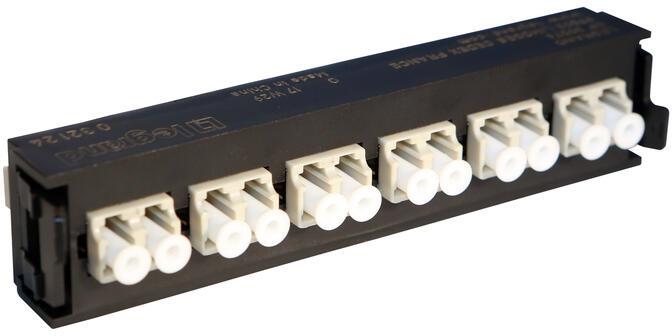

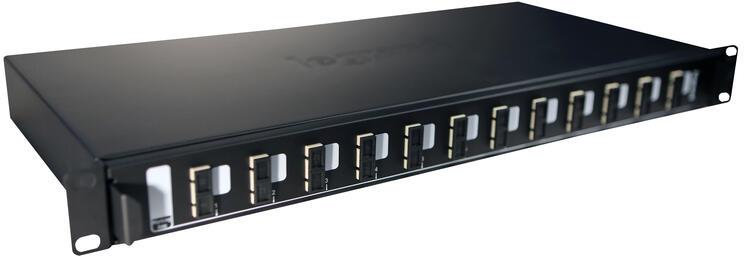

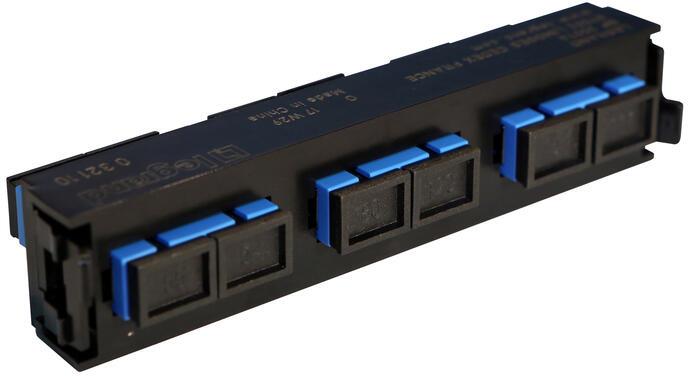

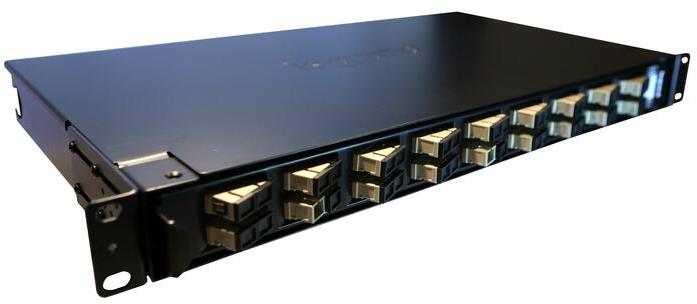

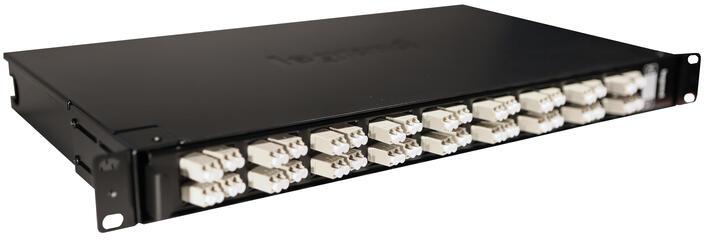

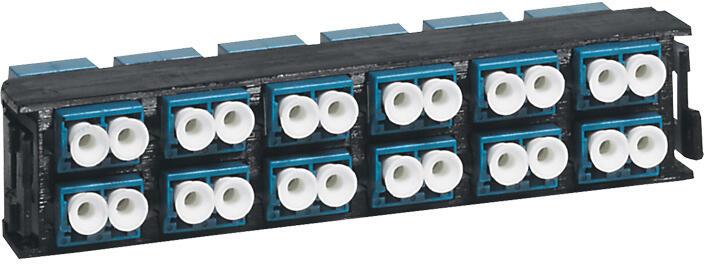

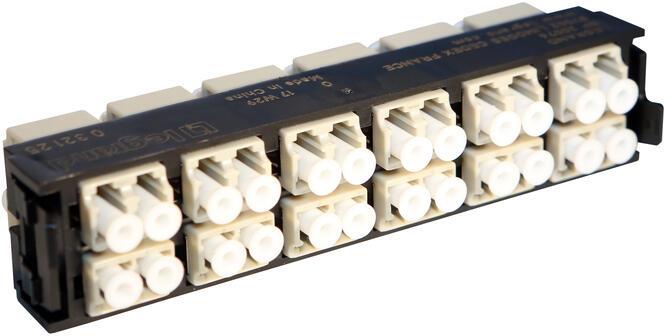

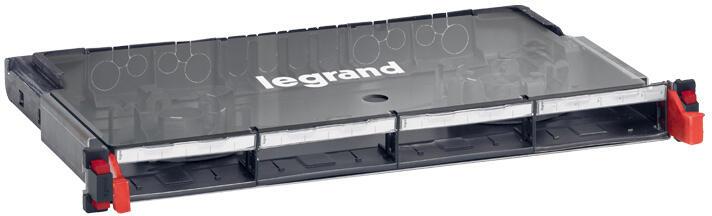

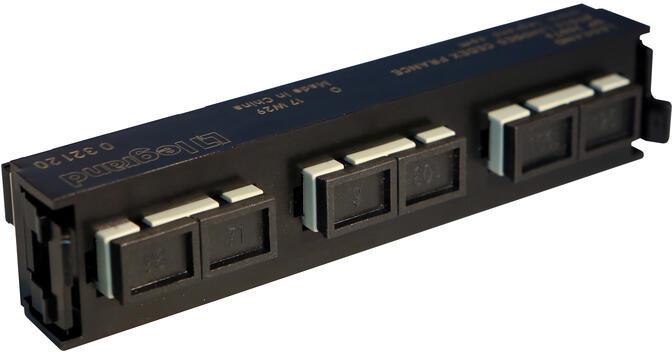

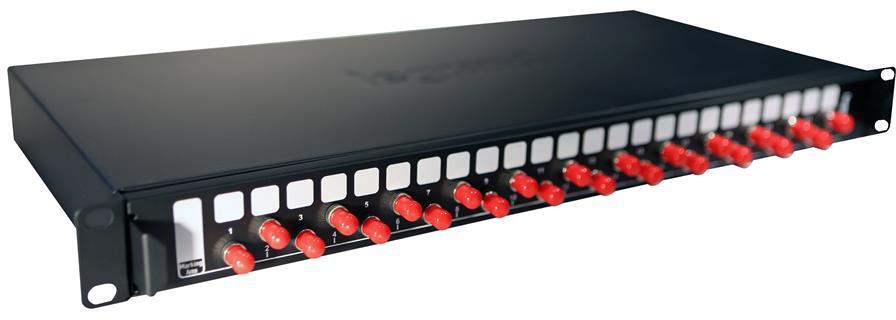

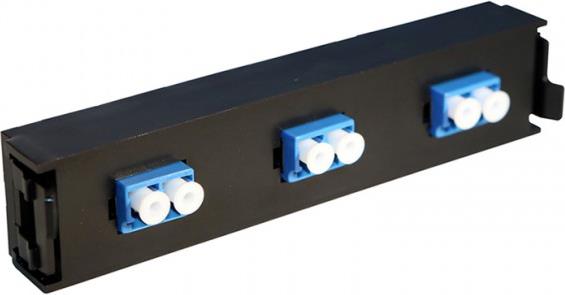

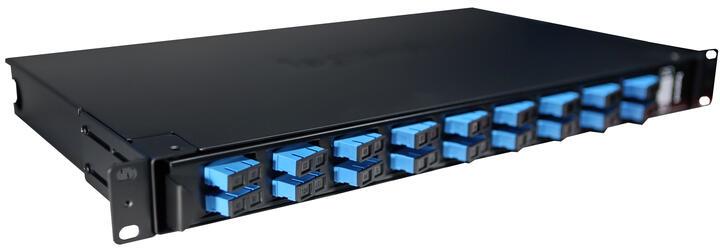

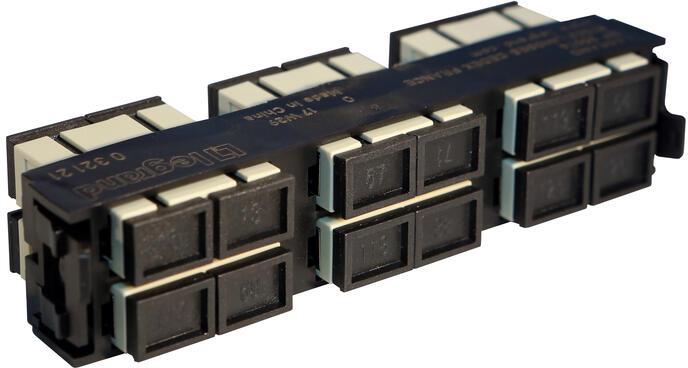

En el panel, compruebe el formato de montaje previsto y los puntos finales necesarios. Determine si se describe como equipado o requiere completarse por separado. En el casete, coteje el uso previsto, la capacidad y la conexión con la envolvente concreta según su documentación. Compruebe los accesorios necesarios y la disposición interior en lugar de suponer que todas las piezas de una marca pueden combinarse arbitrariamente. Si el proyecto exige condiciones determinadas para trabajar la fibra, se siguen el sistema exacto y las instrucciones de ejecución.

Prepare la lista por conexiones

Identifique cada conexión con dos posiciones finales, los componentes necesarios y las referencias. Compruebe las longitudes de los artículos individuales y las unidades de suministro. No mezcle el número de pigtails, el número de paneles y la cantidad de otros accesorios en una cifra general. Si falta información de uno de los extremos, aclare primero la conexión en lugar de completar la lista suponiendo por un código similar.

Para consultar los artículos presentados por fabricante, vea LEGRAND, conservando las designaciones completas del sistema. Para otra tarea de conexión por cable, compare sistemas de red de cobre. En cableado estructurado podrá organizar las distintas áreas sin trasladar propiedades técnicas entre componentes o tipos de canalización diferentes.
