Name: Bloque de contactos auxiliares CTX3 1NO-1NC montaje frontal Legrand, LEGRAND BAJA TENSIÓN, 416850
Brand: LEGRAND НИСКО НАПРЕЖЕНИЕ
Price: 8.53 EUR
Availability: InStock

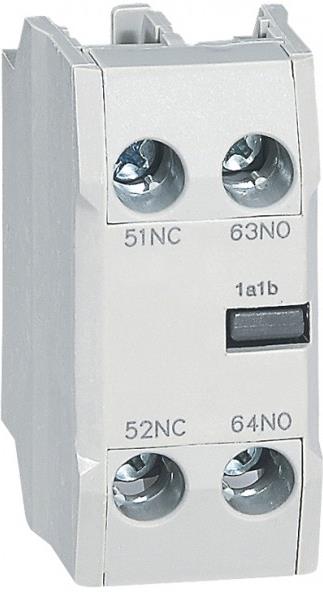

Блок помощни контакти CTX3 1NO-1NC челен монтаж Legrand, LEGRAND НИСКО НАПРЕЖЕНИЕ, 416850

Bloque de contactos auxiliares CTX3 1NO-1NC montaje frontal Legrand, LEGRAND BAJA TENSIÓN, 416850

€8,53 €10,40

Descripción

Блокът Legrand 416850 добавя помощни контакти към силови контактори CTX³. Конфигурацията е 1NO+1NF: един затварящ и един отварящ контакт. Такъв елемент се използва, когато управляващата схема изисква допълнителни контакти, свързани с работното положение на контактора. Закрепването към основния апарат е челно.

Избор според основния контактор

Приложението обхваща CTX³ 3P от 9A до 150A при AC3, както и CTX³ 4P от 40A до 135A при AC1. Серията, броят полюси и посоченият токов диапазон са отправните данни за подбора. Те се проверяват за контактора, върху който ще се постави блокът.

За помощния блок са зададени Ith 16A и номинален работен ток 3A при CA-15, 230V. Присъединяването на проводниците е винтово. Електрическите параметри се разглеждат спрямо помощната верига, а схемата определя как ще бъдат използвани двата контакта при управление или сигнализация.

Изпълнението съответства на IEC 60947-1 и IEC 60947-5-1. Челното разполагане е съществено при планиране на подредбата: мястото пред контактора и достъпът до винтовите присъединявания участват в практическото окомплектоване на таблото. Предвидете и трасето на проводниците към съответната управляваща верига.

Когато подборът започва от силовия апарат, категорията Контактори е удобна за ориентация. Сравнете необходимите полюси и работните параметри, след което уточнете броя помощни контакти според схемата, която изграждате.
