Name: Seccionador OT400E03P 400 A 3P I-0 con mando ABB, 1SCA022718R8780
Brand: ABB
Price: 208.39 EUR
Availability: OutOfStock

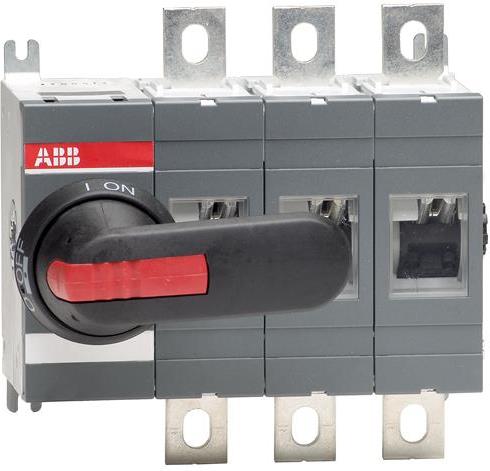

Разединител OT400E03P 400А 3P I-0 с ръкохватка ABB, 1SCA022718R8780

Seccionador OT400E03P 400 A 3P I-0 con mando ABB, 1SCA022718R8780

€208,39 €254,14

Descripción

Триполюсно силово разединяване с ръчно управление

Комплектовката на OT400E03P включва ръкохватка и вал. Моделът ABB е товарен разединител с три полюса и работен ток 400 A. Той е от серия OT400E и е предназначен за ръчно превключване на силова верига, когато в схемата е необходима и функция на разединяване.

Механизмът е разположен отляво на апарата, а монтажът е върху основа. Клемите са за присъединяване с кабелни обувки. Това определя две важни отправни точки при проектиране: мястото за механично задействане и организацията на силовите връзки.

За OT400E03P номиналното работно напрежение и номиналното изолационно напрежение са 1000 V. Токът по AC-21A, AC-22A и AC-23A е 400 A. Изделието има кратковременно издържан ток 15 kA, импулсно издържано напрежение 12 kV и загубна мощност 10 W. Изпълнението е по IEC 60947-3.

Ръчните разединители от серия OT се използват и като главни прекъсвачи в разпределителни уредби. Изборът на конкретен апарат следва да отчита електрическата схема, предвидения товар и начина, по който операторът ще го задейства.

Разглеждането на „Окомплектоване на табла“ е полезна следваща стъпка при оформяне на разпределителния възел. За сравнение между самите комутационни устройства използвайте „Товарови прекъсвачи и разединители“, като отделите необходимата комплектовка от номиналните електрически параметри.
