Placa de montaje metálica ciega 600x500 mm SE, SCHNEIDER ELECTRIC BAJA TENSIÓN, NSYMM65

SKU: NSYMM65
Código de barras: 3606480183393
€24,51 €29,89
{venta}

Entrega y pago

Garantía

Placa de montaje metálica ciega 600x500 mm SE, SCHNEIDER ELECTRIC BAJA TENSIÓN, NSYMM65
€24,51 €29,89
€24,51 €29,89

Descripción

Монтажна основа за вътрешното оборудване на табло

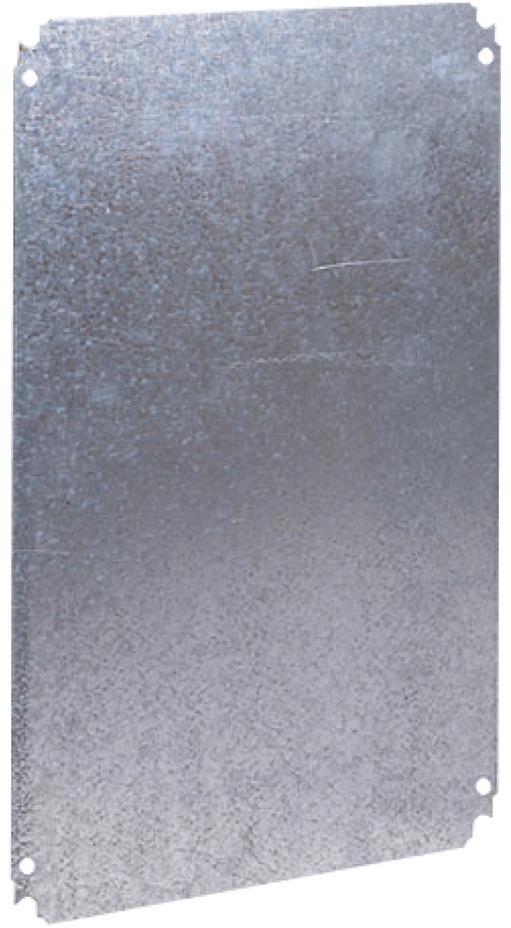

NSYMM65 от PanelSeT е плътна монтажна плоча от поцинкована стомана. Собствените ѝ размери са височина 550 mm и ширина 450 mm, с дебелина 1.8 mm. Плочата предоставя повърхност за разполагане и закрепване на оборудването вътре в корпуса. Нетното ѝ тегло е 3.6 kg, а допустимият постоянен товар е 90 kg.

Размерите на плочата се разграничават от номиналните габарити на таблото. Продуктовото предназначение обхваща конфигурации с височина 600 mm и ширина 500 mm или с височина 500 mm и ширина 600 mm. При подбора сравнявайте отделно размерите на корпуса и тези на самата монтажна повърхност, за да планирате вътрешното разположение.

Съвместимите серии са PanelSeT S3D, PanelSeT CRN и PanelSeT PLM. Предвидени са директно закрепване към задните шпилки и монтаж тип Step slide. Фиксирането може да бъде с винтове M8 върху задните шпилки или чрез закрепващ елемент. Комплектът съдържа една плоча. Начинът на закрепване следва да участва в избора заедно с размерното предназначение.

Разделът „Окомплектоване на табла“ е полезен, когато подготвяте вътрешната подредба като обща задача. Започнете от необходимата монтажна площ и разположението на апаратурата, след което организирайте избора на отделните елементи около тази схема.

Características

Detalles del producto

Código de artículo
NSYMM65
Color
Tamaño
Cantidad por caja
1
Cantidad por caja
Unidad de medida
