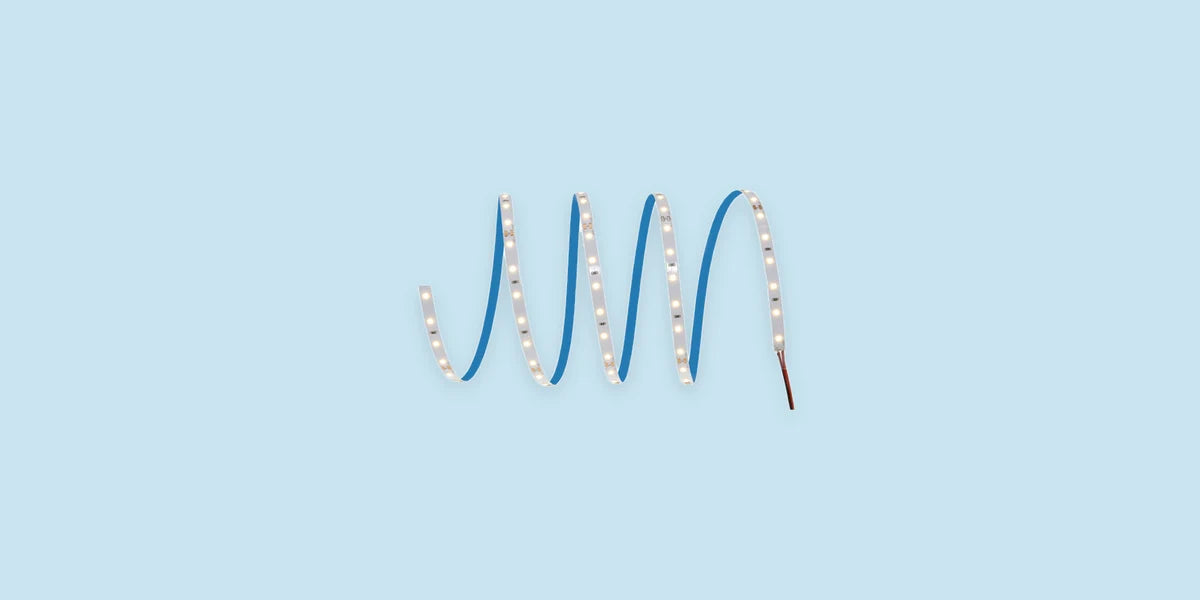

Ruban LED et alimentation : vérifier tout le système avant l'achat

Le ruban LED, l’alimentation et la commande doivent être vérifiés comme un système de modèles précis. Une tension identique n’est qu’une partie de la comparaison. Avant l’achat, il faut aussi connaître le mode de sortie, le courant et la puissance admissibles, les données de la longueur choisie, le mode de variation et les restrictions d’application. La liste de commande la plus utile contient ces relations et non trois produits séparés aux titres prometteurs.

Partez du ruban exact dans la rubrique rubans, modules et accessoires LED. Notez sa référence de produit et le document technique dont vous tirez les données. Les exemples ci-dessous montrent comment lire une documentation ; ce ne sont pas des combinaisons prêtes à l’achat et ils ne prouvent pas la disponibilité des modèles indiqués dans le magasin.

Notez les exigences d'entrée du ruban

La fiche produit examinée de LEDVANCE pour le ruban productId 184156 indique 24 V DC et une plage d'entrée admise de 23–25 V. Il est important de noter toute la désignation, y compris DC. Ces données concernent le modèle précis et ne s'appliquent pas automatiquement à tous les rubans. Elles n'impliquent pas une possibilité d'alimentation directe sur le secteur.

Il est utile que votre tableau comporte des lignes distinctes pour la tension nominale, la plage admissible et le type de tension. Vous évitez ainsi de remplacer l’exigence de la charge par une valeur approximativement semblable trouvée dans un titre. Si le document technique manque ou ne concerne pas la référence exacte, la question reste non résolue. Ne la renseignez pas à partir des données d’un ruban visuellement semblable.

Distinguez les données par mètre des valeurs totales

Dans la même fiche, la puissance et le flux lumineux par mètre sont séparés des valeurs totales. Pour comparer les offres, harmonisez d'abord la base : W/m avec W/m et lm/m avec lm/m. Les lumens totaux d'un rouleau d'une longueur donnée ne sont pas directement comparables aux lumens par mètre ou au flux total d'une autre longueur.

Pour une liste préliminaire, vous pouvez calculer la puissance de la longueur choisie en multipliant les W/m publiés par les mètres. Notez le résultat comme calculé, avec les données d’entrée indiquées. C’est une aide à la planification de la charge, pas un choix définitif d’alimentation. Les conditions de la documentation du ruban et de l’alimentation restent applicables, y compris les restrictions liées à la température et à l’application précise.

Pour le modèle examiné, la plus petite unité de coupe est de 100 mm. Cette valeur aide à préciser les longueurs en amont, mais n'est pas un pas universel pour les rubans LED. Notez les tronçons réellement nécessaires et comparez leurs dimensions aux données de la référence choisie. L'objectif est ici de préparer une liste précise de matériaux, sans transformer un paramètre produit en instruction de coupe ou de raccordement.

CV et CC décrivent des régulations de sortie différentes

En mode CV, l'alimentation maintient une tension de sortie définie et le courant dépend de la charge dans les limites admissibles. En commande CC, le courant défini est maintenu dans la plage de fonctionnement prévue du pilote. La mention « pilote LED » ne suffit donc pas : comparez le mode et les paramètres de sortie précis aux exigences de la charge.

Pour une version CC, vérifiez le courant réglé et la plage de tension admissible. Pour une version CV, examinez la tension réglée et la charge admissible avec les autres limites. La présence de l'un de ces modes ne prouve pas une compatibilité avec n'importe quel module LED. Ne choisissez pas un mode par analogie avec un autre projet si le document de la nouvelle charge indique autre chose.

MEAN WELL distingue le mode normal CC du déclenchement d'une protection de courant sur une alimentation CV ordinaire. Cette distinction compte pour lire des fonctions telles que la limitation du courant. Le mode de protection ne doit pas être considéré comme un moyen universel de commander durablement une charge LED. Notez le régime normal de fonctionnement dans la liste et gardez les protections comme une caractéristique distincte.

Pour la variation d'intensité, vérifiez toute la combinaison

Le fabricant indique que le ruban LEDVANCE examiné peut varier avec un driver adapté. Cette formulation n'implique pas un fonctionnement avec n'importe quel variateur. Si vous souhaitez régler la luminosité, notez séparément le ruban, le driver et la commande choisie, ainsi que le document confirmant la combinaison. Une case « dimmable » cochée à côté du ruban ne termine pas la vérification.

En examinant les blocs d’alimentation, distinguez les paramètres de sortie des fonctions de commande et de l’application. MEAN WELL inclut aussi les protections et les homologations nécessaires parmi les critères de choix. La présence d’une fonction s’établit selon le modèle exact ; elle ne se transpose pas à toutes les alimentations d’une marque ou à toute la catégorie.

Vérifiez les restrictions que le titre ne peut pas contenir

Une température ambiante élevée peut nécessiter une réduction de la puissance de sortie admissible. MEAN WELL renvoie à la courbe de déclassement du modèle précis. N'ajoutez donc pas le même pourcentage arbitraire de « réserve » à chaque système. Notez les conditions d'application et la courbe correspondante comme une tâche de vérification distincte avant de considérer la puissance nominale comme applicable dans toutes les conditions.

La fiche LPV-60: est révélatrice : la version 5 V est indiquée à 40 W, tandis que les autres tensions énumérées ont une puissance nominale de 60 W. Le nom de la série ne remplace pas le tableau de la version exacte. La même fiche exclut expressément les applications comme luminaire LED dans l’UE et en Chine et renvoie à d’autres séries. LPV-60 ne constitue donc pas une recommandation générale pour cette application dans l’UE, même si un paramètre de sortie paraît adapté.

Comment terminer la liste de vérification

Préparez une ligne pour chaque combinaison prévue : référence du ruban, longueur, W/m, puissance calculée, tension d'entrée et plage, modèle de l'alimentation, mode CV/CC et commande souhaitée. Ajoutez un champ pour les limites et pour la source de chaque valeur. Lorsqu'une confirmation manque, inscrivez la question précise à côté du composant concerné. La discussion sur le système part ainsi de données vérifiables et d'incompatibilités concrètes, au lieu de la question générale « cette alimentation est-elle suffisante ? ».

Une demande bien préparée peut se formuler ainsi : « J’examine un ruban portant cette référence et cette longueur. Son document indique ces paramètres d’entrée et cette puissance par mètre. Je souhaite une variation avec cette commande. Quelle combinaison exacte est confirmée pour l’application et les conditions indiquées ? ». Joignez les documents techniques au lieu de compter uniquement sur des photos de titres. La réponse doit revenir aux composants précis de la liste. Si une autre alimentation est proposée à la place de celle choisie, refaites uniquement les vérifications concernées : sortie, mode, puissance dans les conditions d’application et commande. Les données du ruban inchangé restent le même point de départ.
