Tableaux électriques

Le tableau électrique se choisit comme un coffret et une configuration pour un équipement précis. Distinguez la fonction de distribution d'une solution industrielle avec prises et déterminez les composants à inclure.

Choisissez le type de boîtier selon la tâche

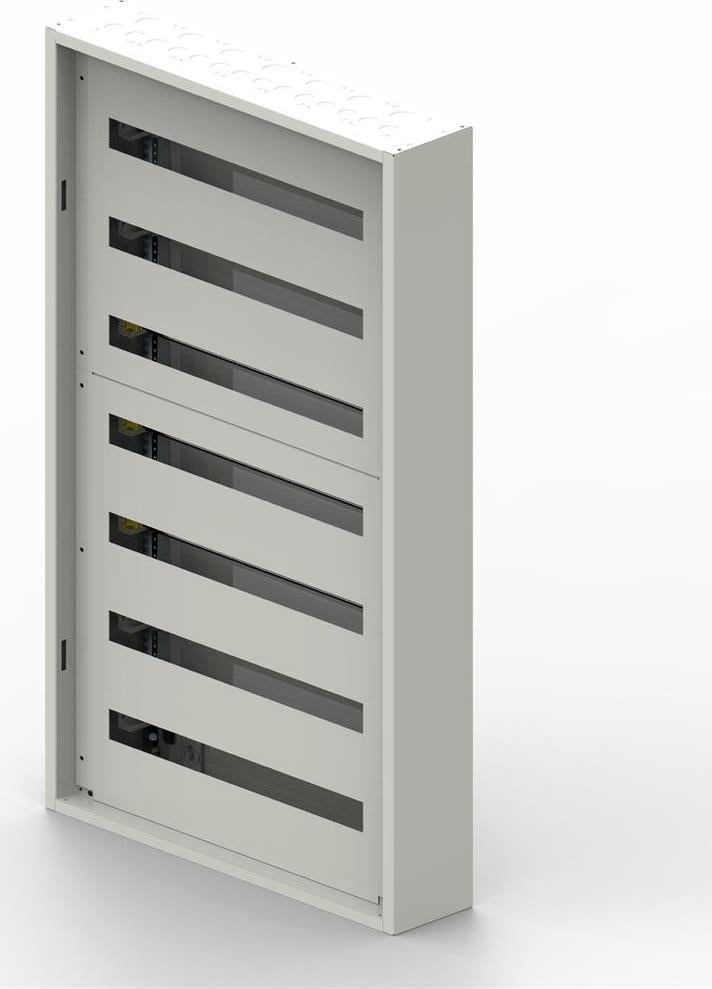

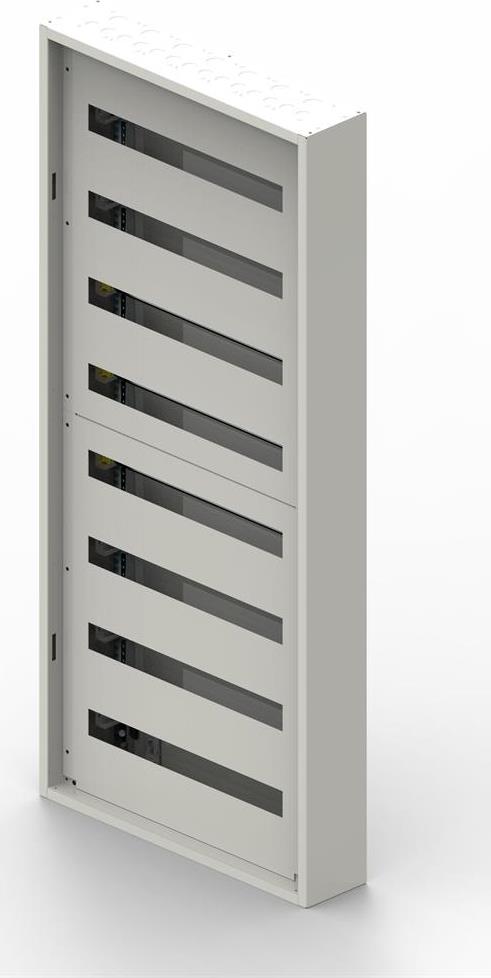

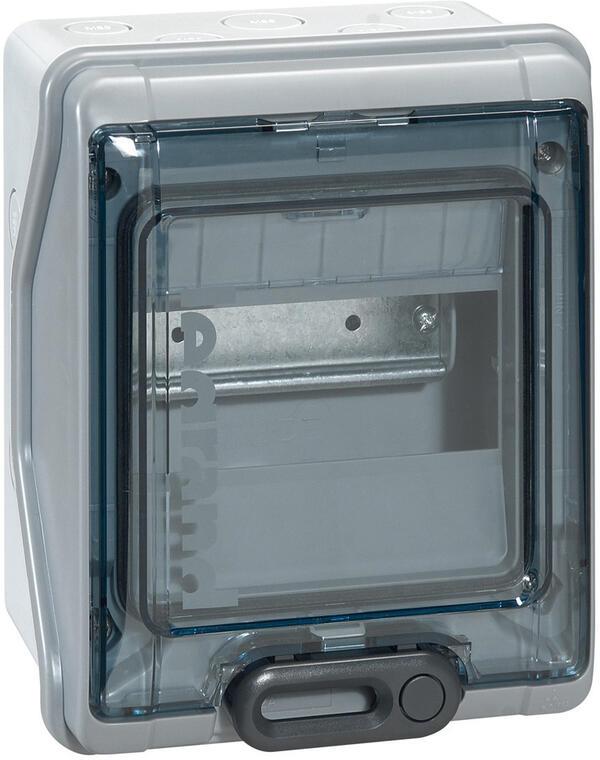

Pour la distribution modulaire, commencez par les tableaux de répartition. Pour les configurations avec prises industrielles, utilisez les tableaux industriels et tableaux avec prises. Ces deux catégories posent des questions différentes d’espace intérieur et de contenu. Les dimensions extérieures ne montrent pas à elles seules si des appareils, des prises ou uniquement un boîtier sont inclus.

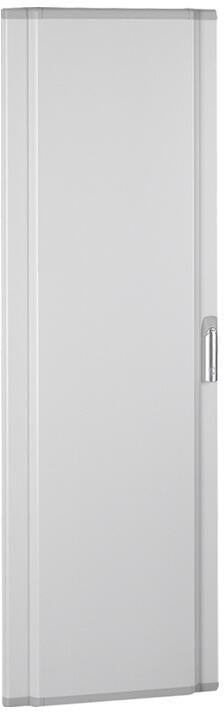

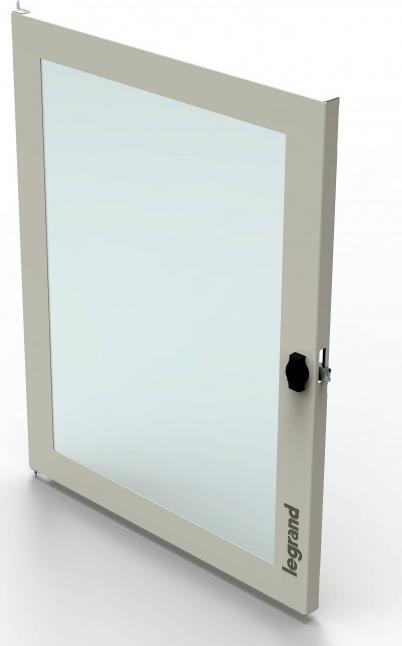

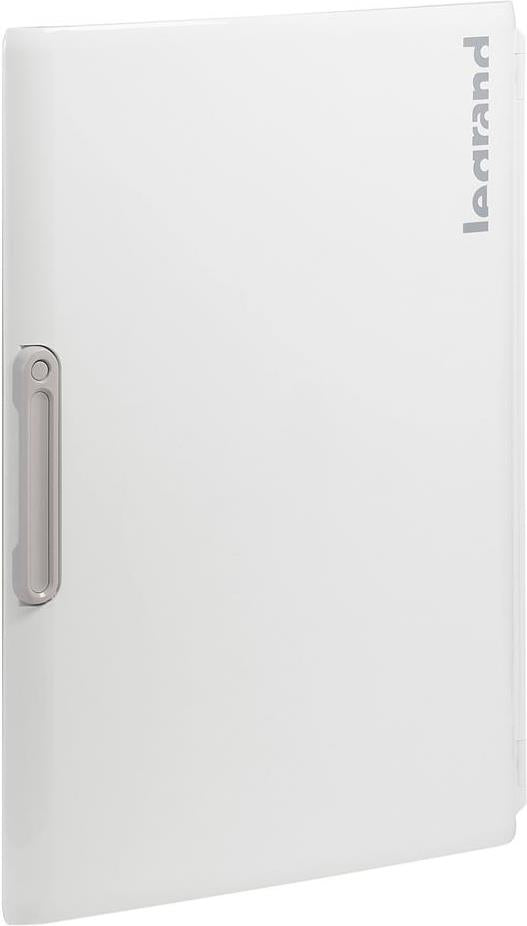

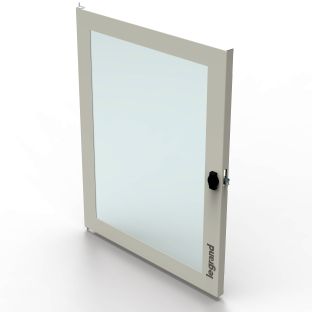

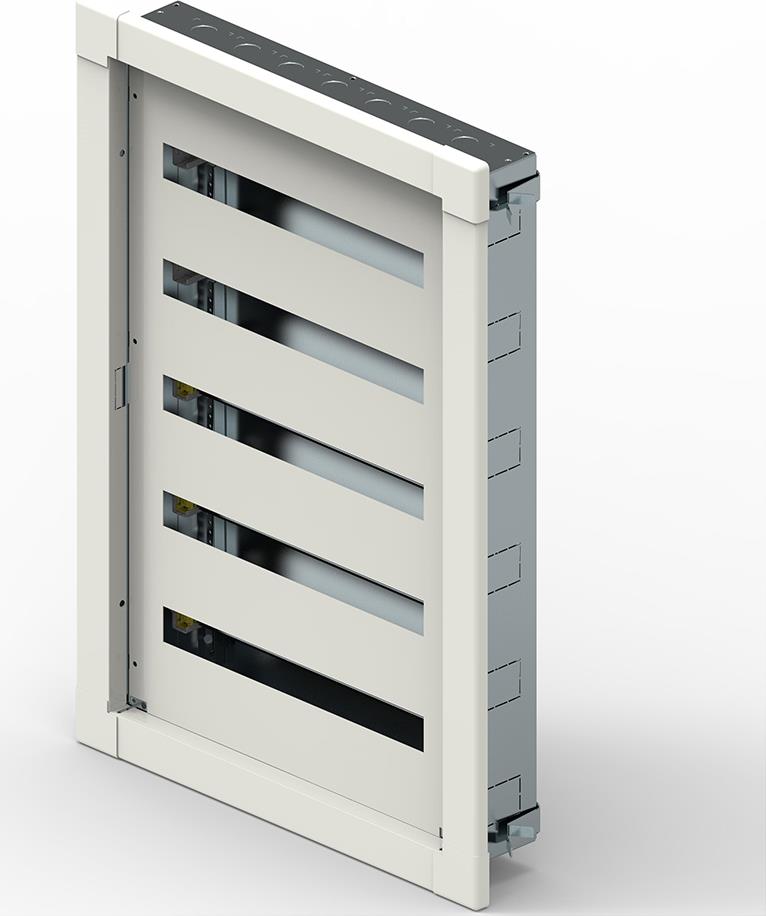

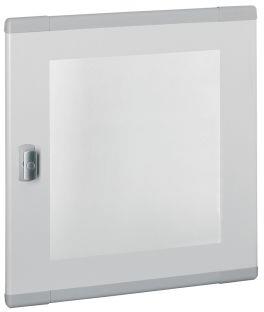

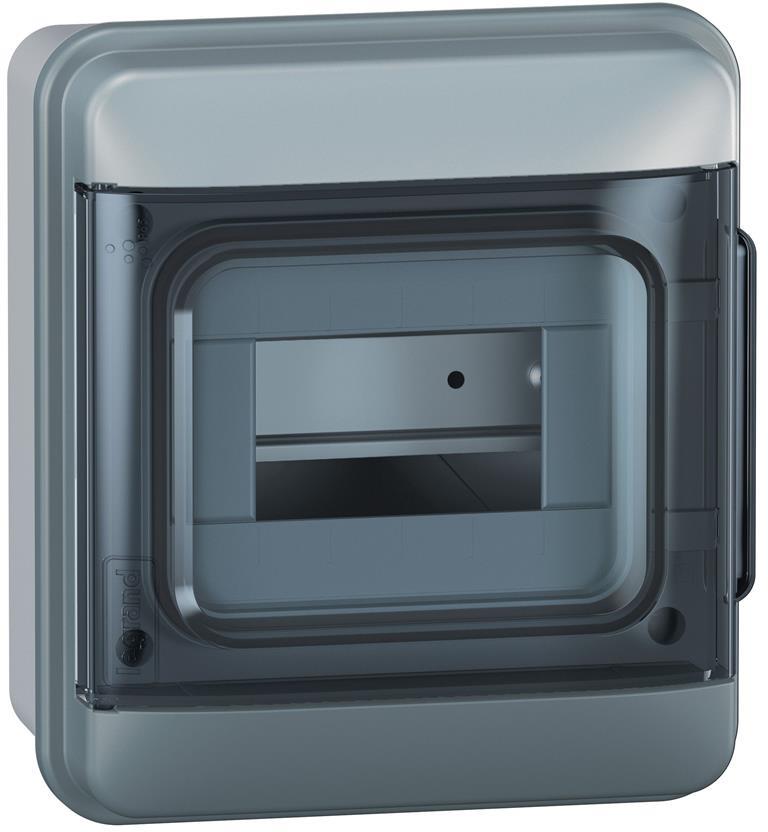

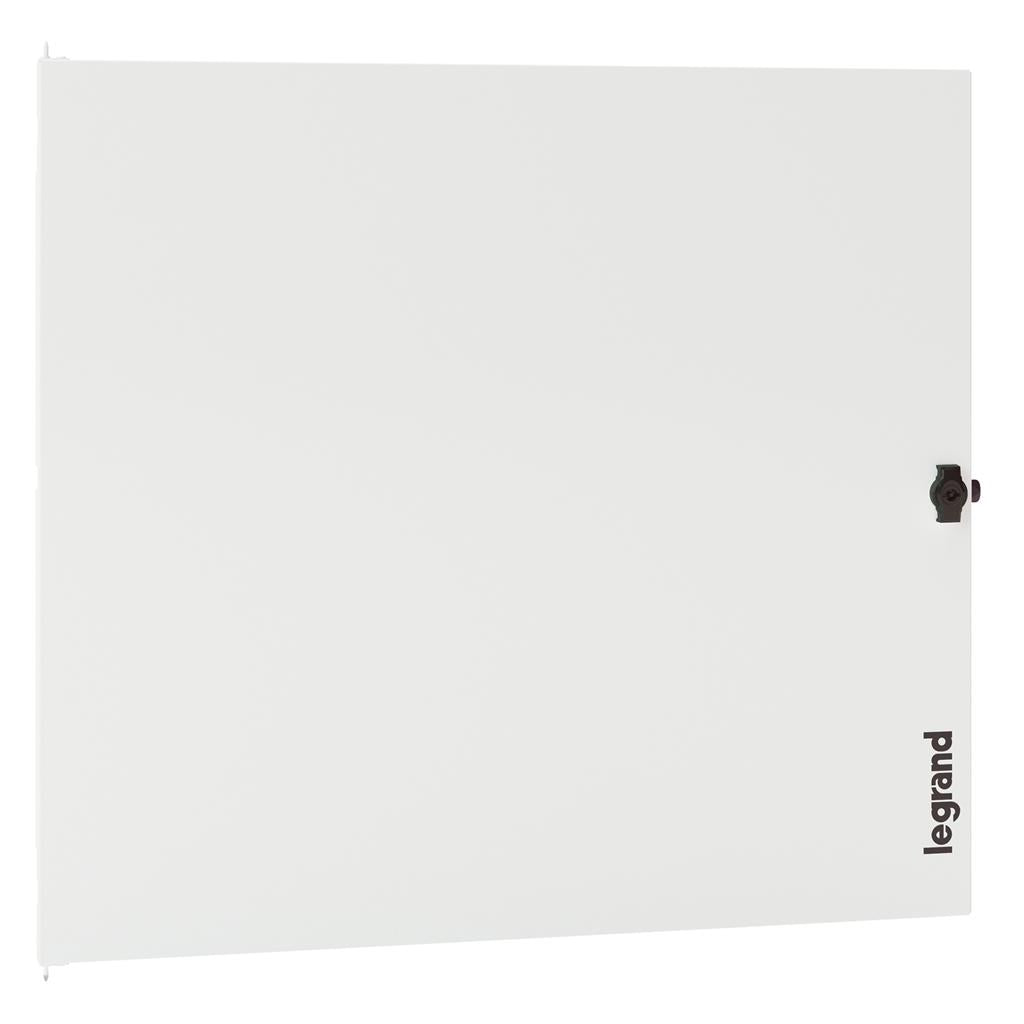

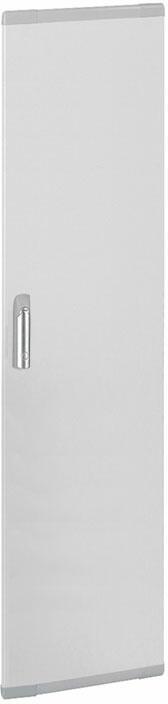

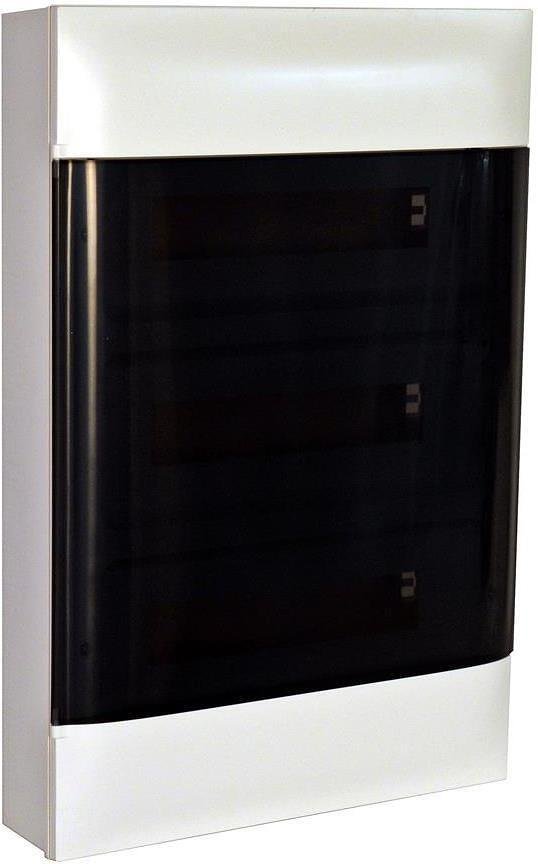

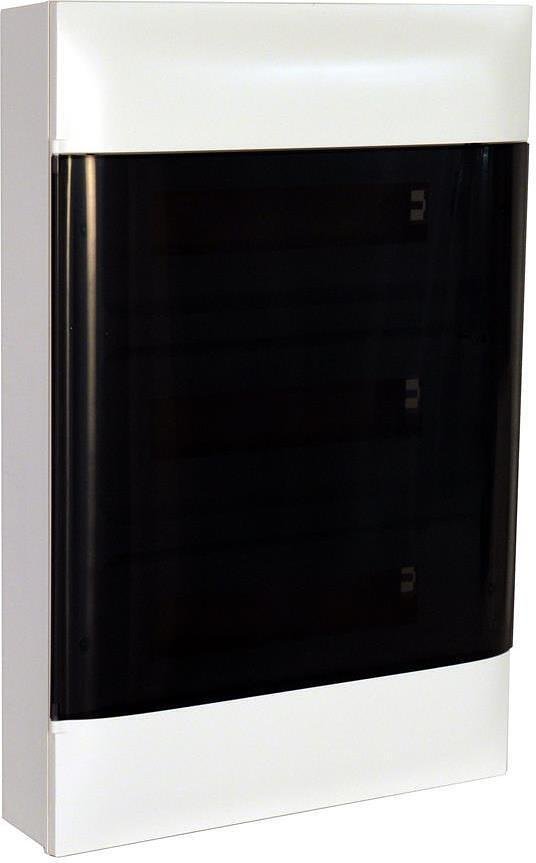

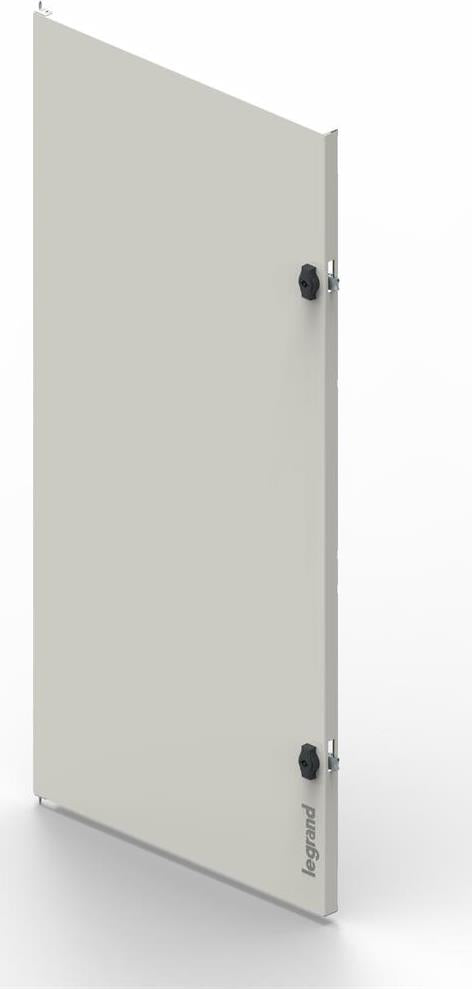

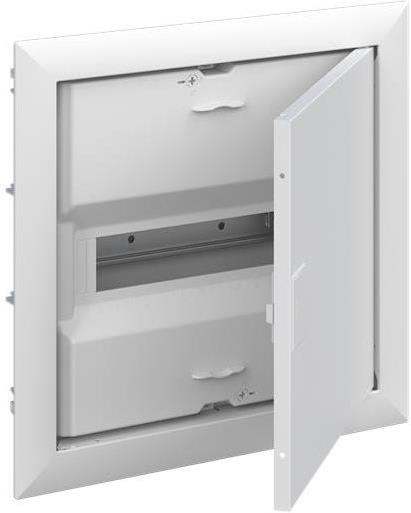

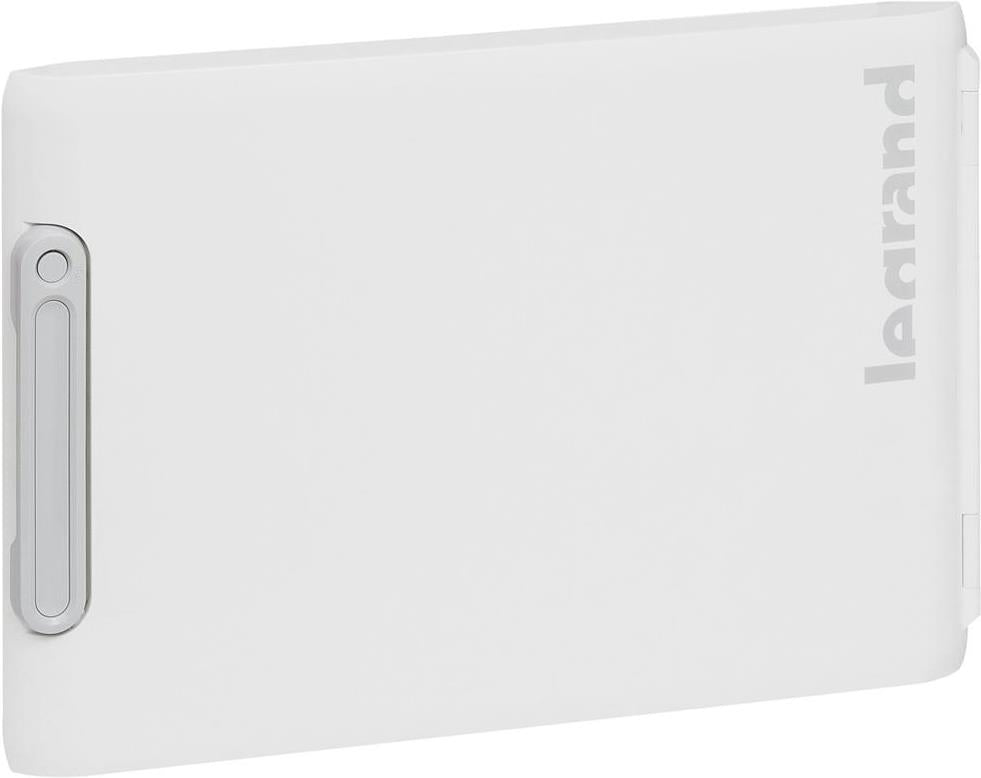

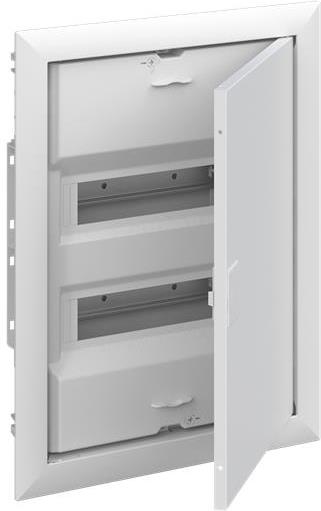

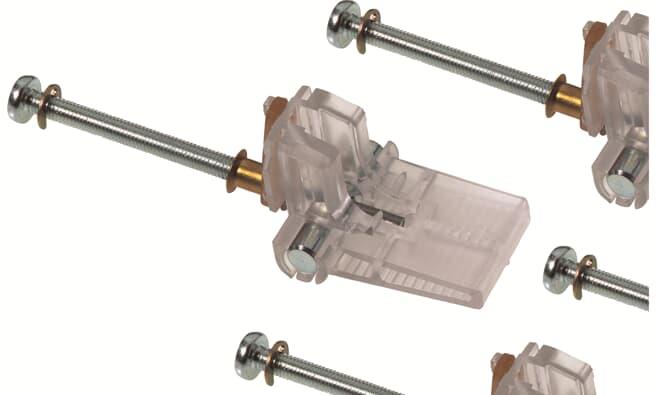

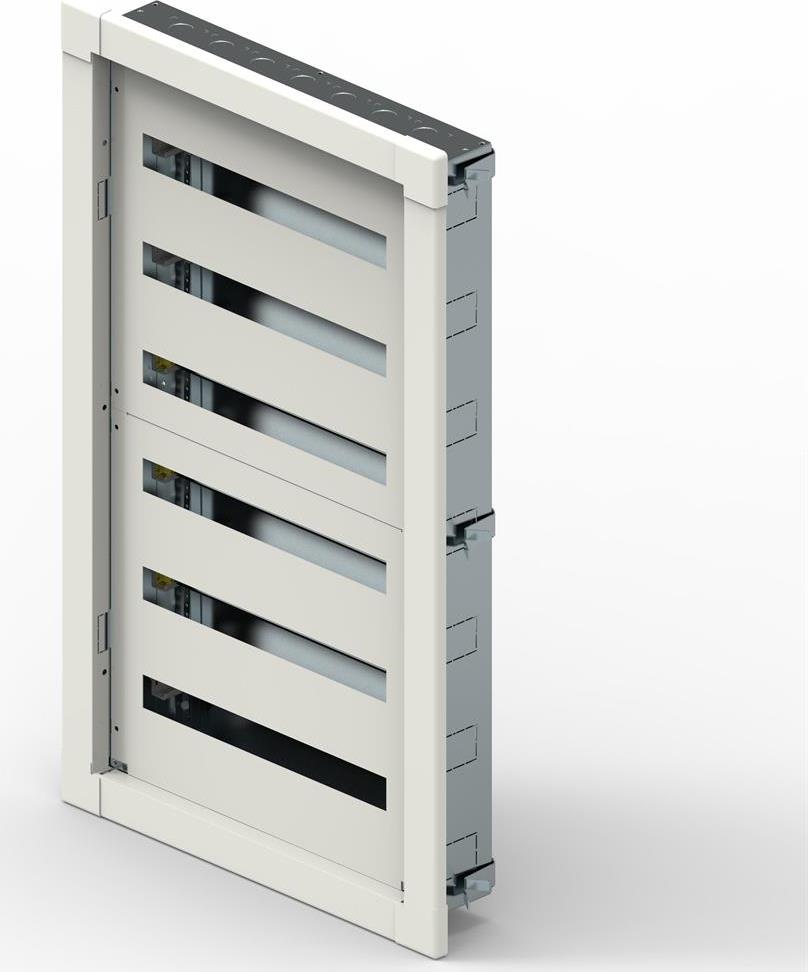

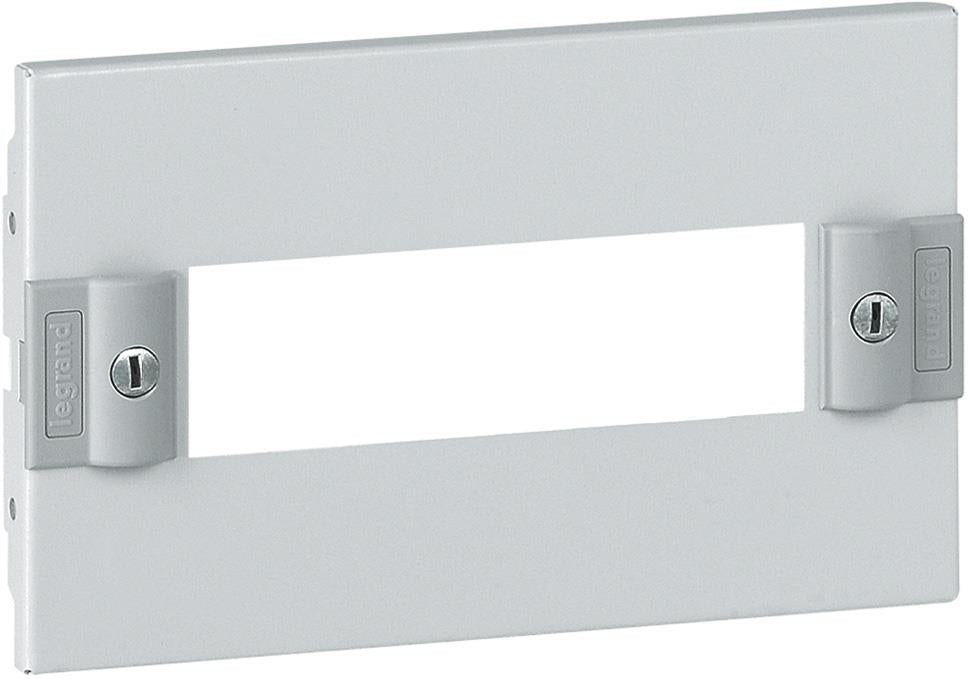

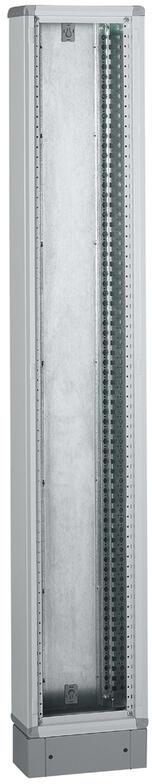

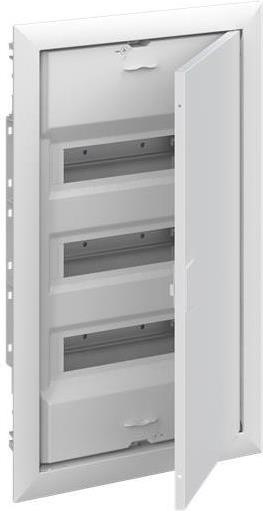

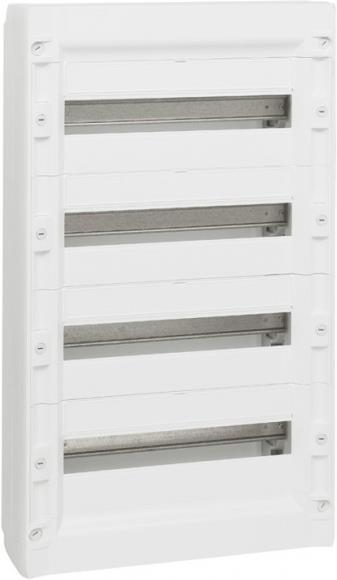

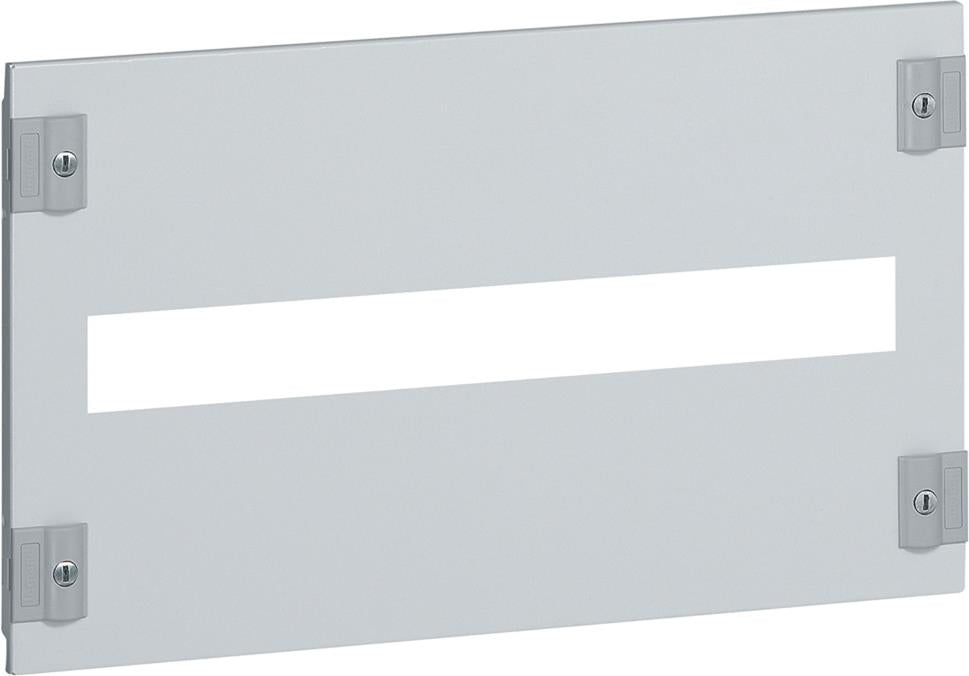

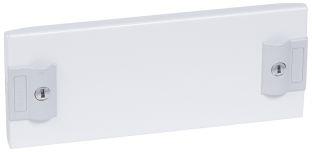

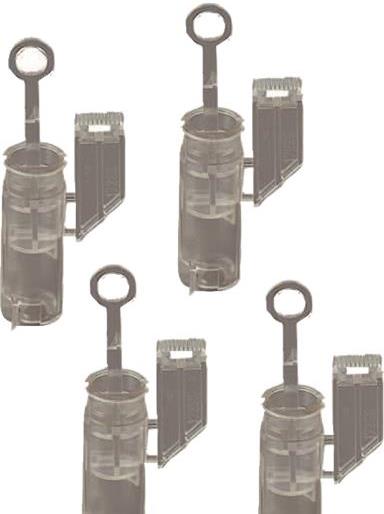

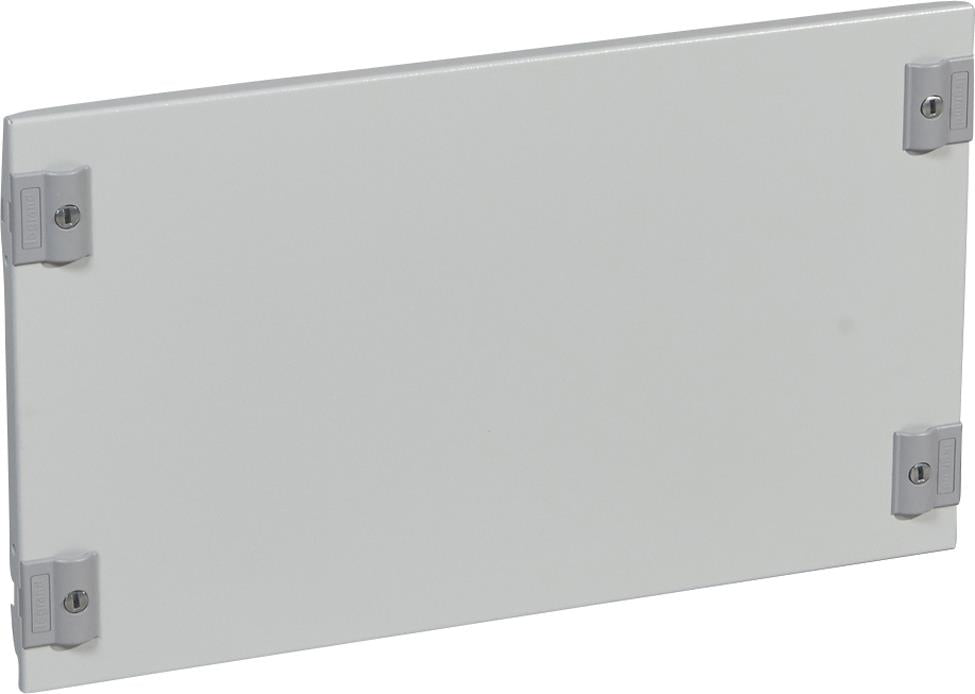

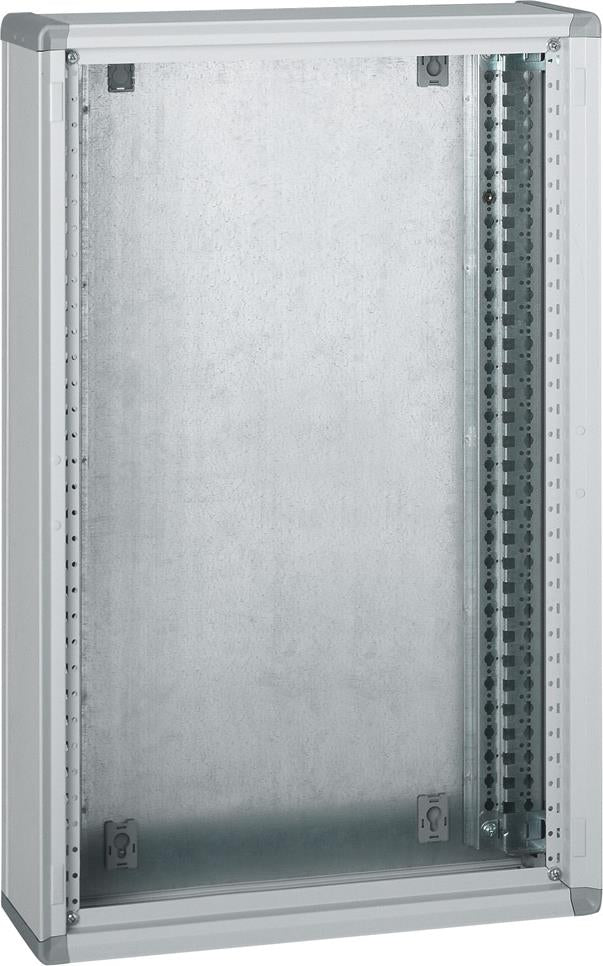

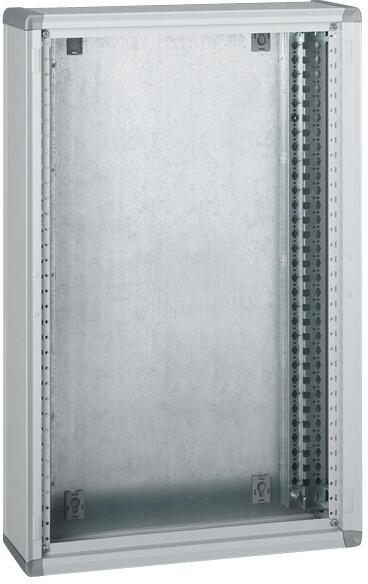

L'assortiment comprend des versions métalliques et plastiques, des modèles pour montage en saillie et encastré, des portes, des couvercles et des extensions. Déterminez d'abord le mode d'installation et l'accès nécessaire. Comparez ensuite la capacité, les rangées et les dimensions de la référence précise. Une porte ou une extension d'un système ne doit pas être considérée comme adaptée à tout boîtier similaire.

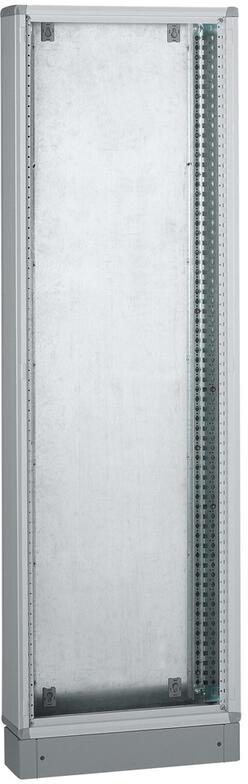

La plaque de montage n'est pas un tableau câblé

Comme version d'enveloppe précise, IDE ARGENTA GN606040 est un coffret en acier pour montage mural en saillie, avec une porte opaque réversible. Ses dimensions extérieures sont de 600 × 600 × 400 mm. Il comprend une platine de montage plane en tôle galvanisée de 2 mm d'épaisseur, livrée non montée. Cela ne signifie pas que des disjoncteurs, jeux de barres, thermostats ou câblages sont inclus.

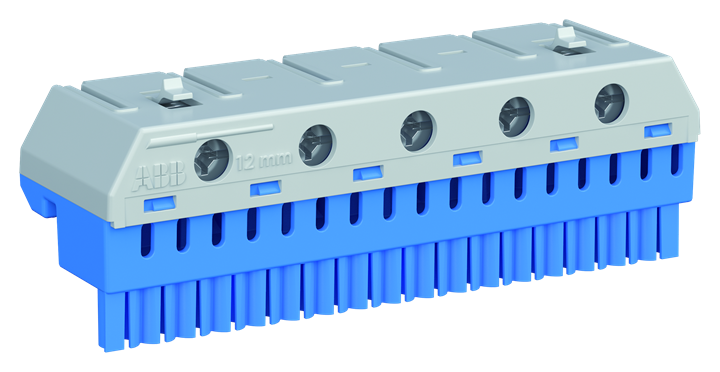

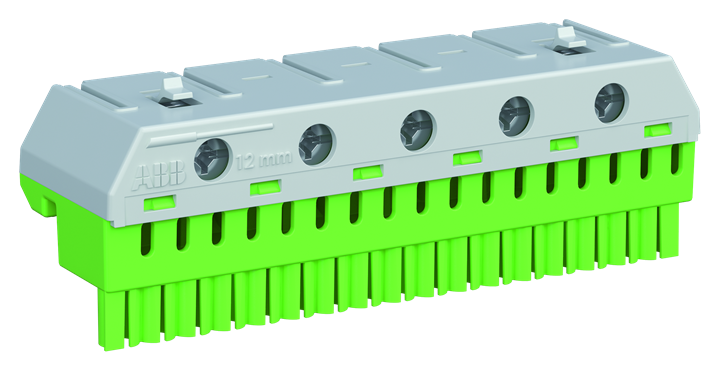

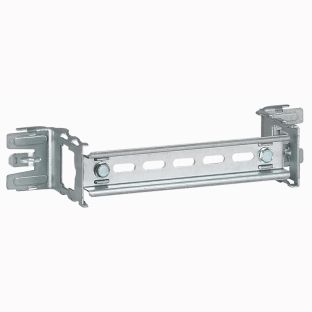

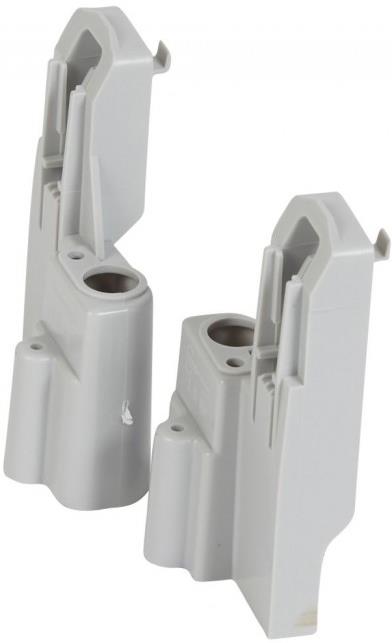

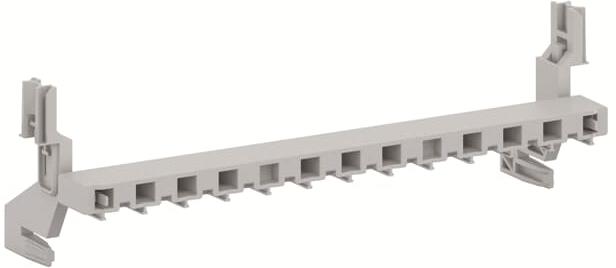

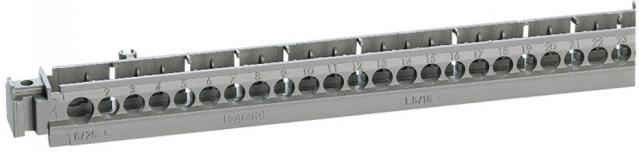

Les données de ce modèle ne décrivent pas tous les boîtiers ARGENTA ou les autres séries. Pour comparer les contenus, séparez la platine de montage, les éléments DIN, les bornes et l’appareillage électrique. Si un équipement de protection est nécessaire, poursuivez vers disjoncteurs et fusibles au lieu de le considérer comme faisant partie de chaque boîte.

Évaluez le boîtier selon son environnement

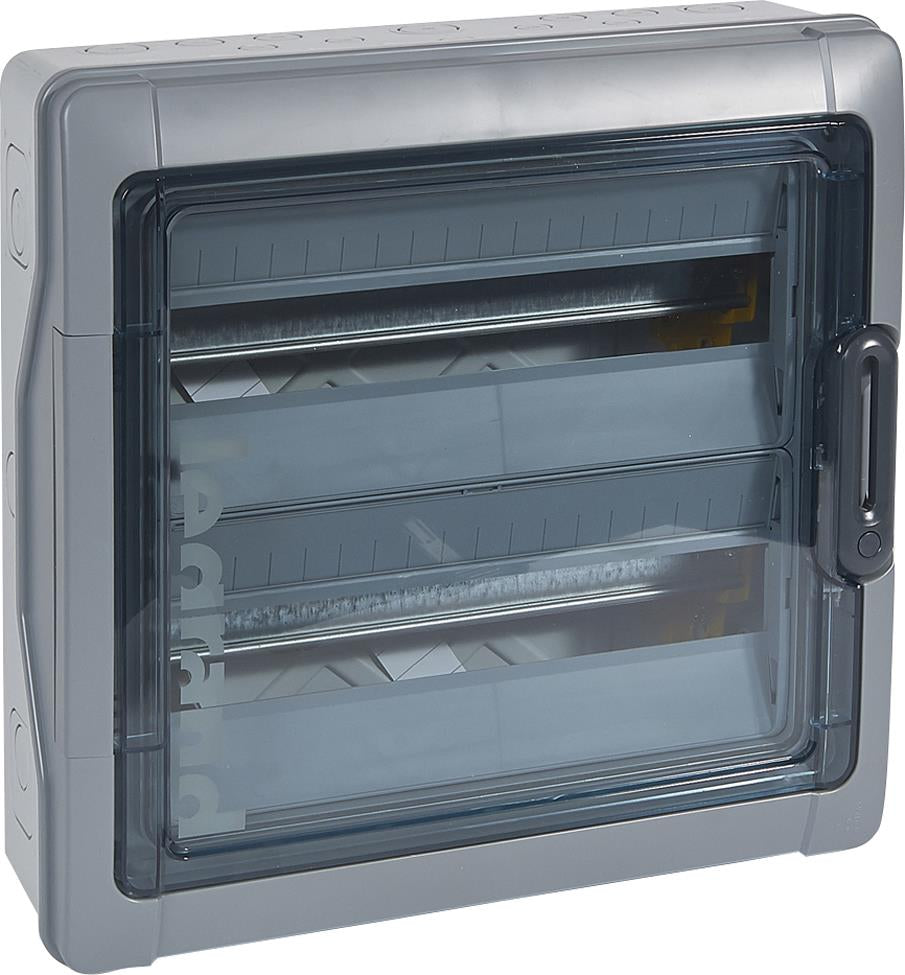

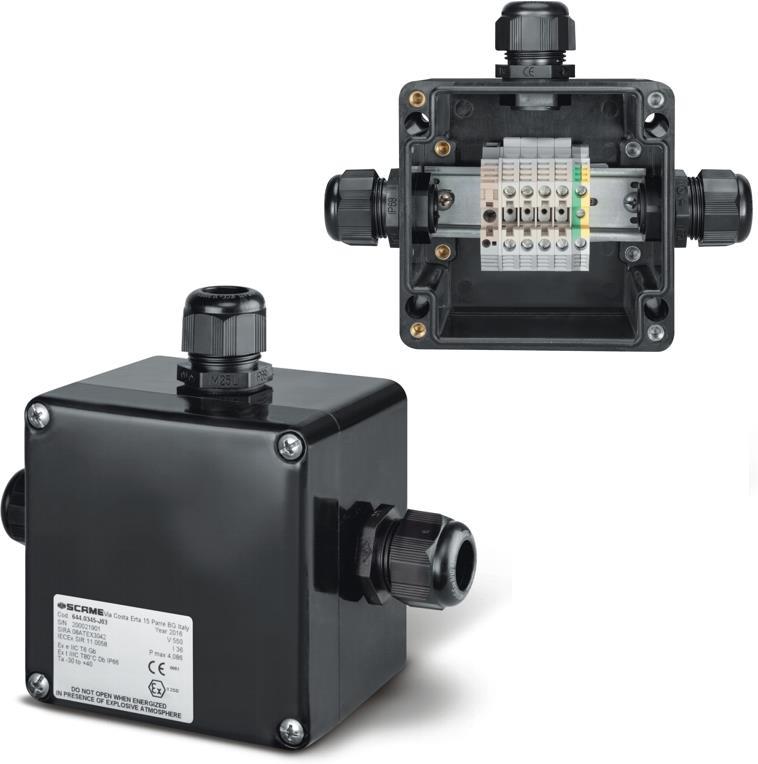

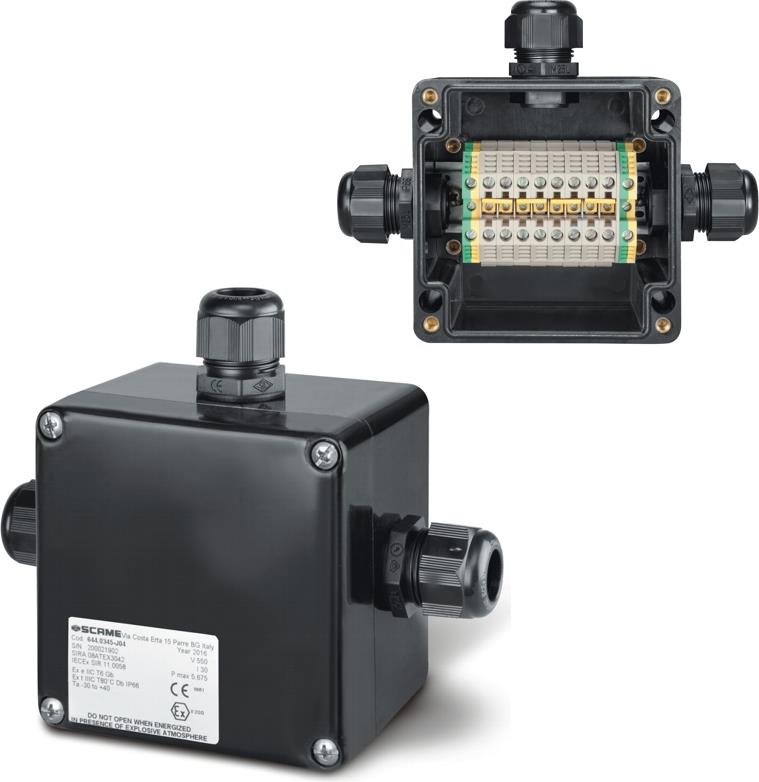

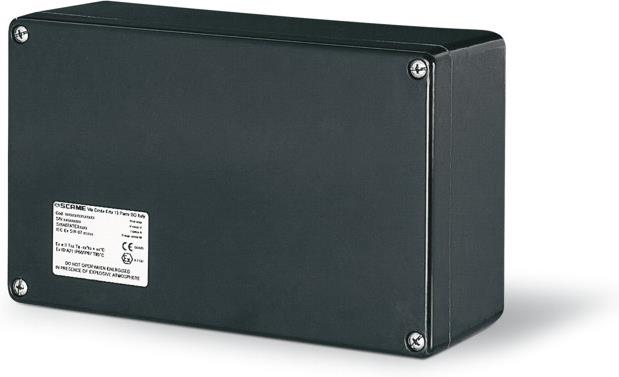

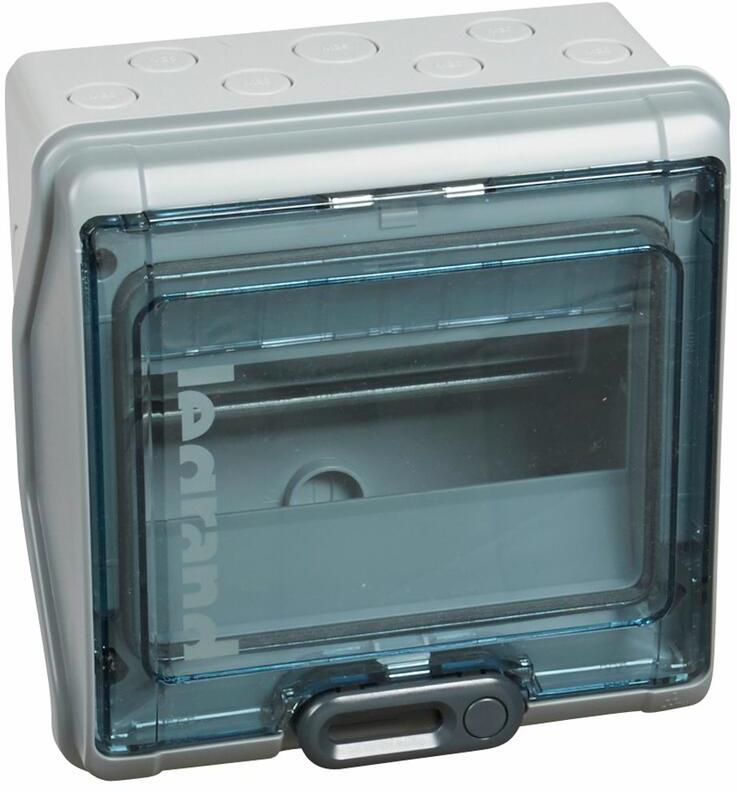

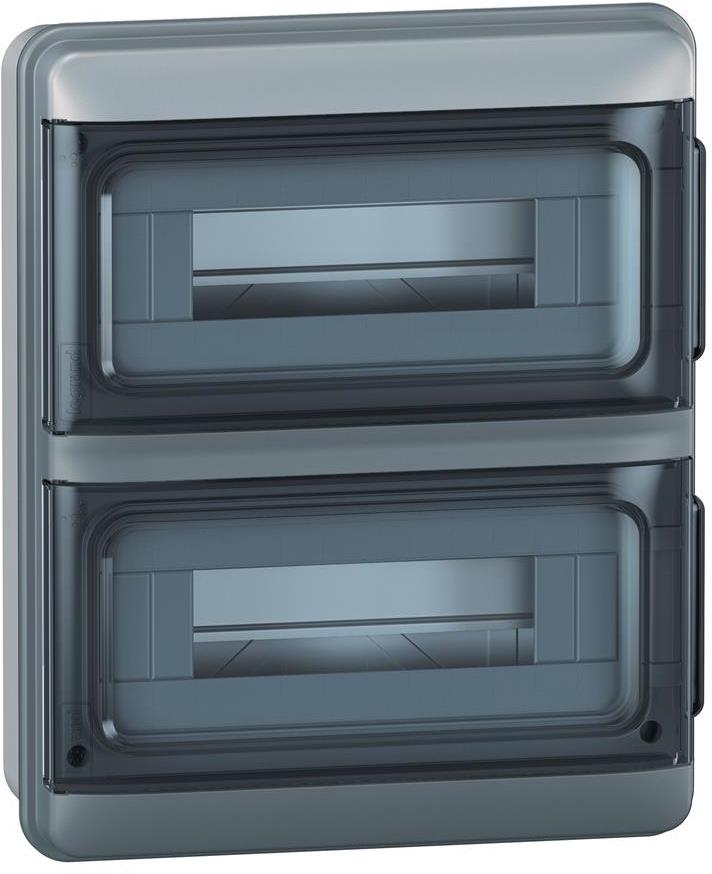

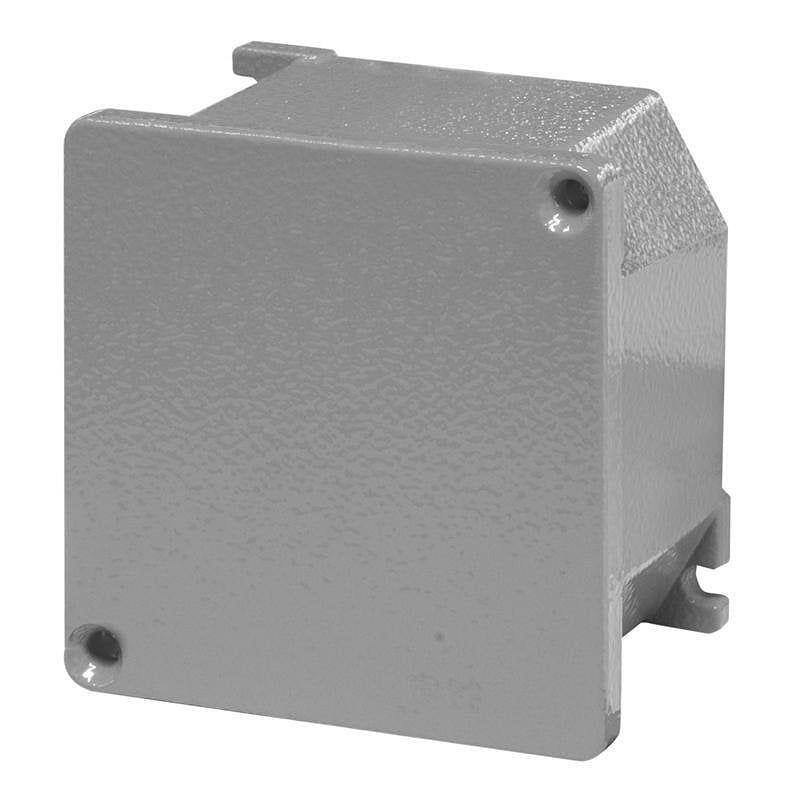

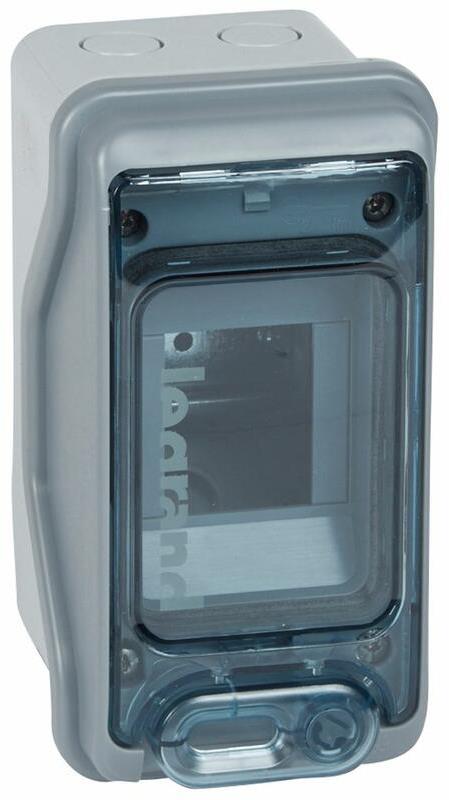

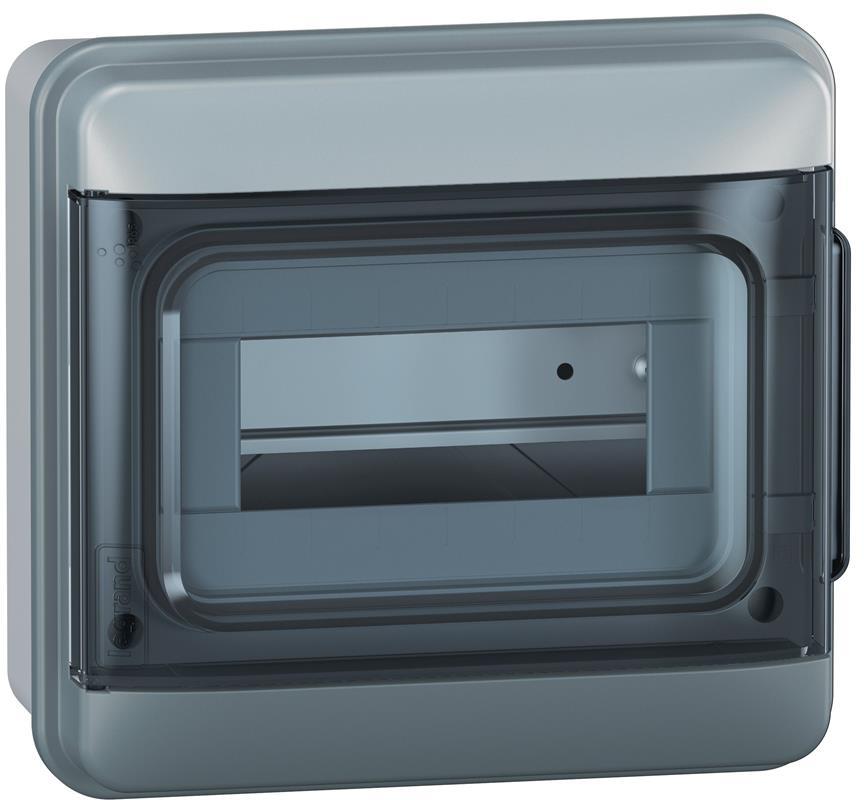

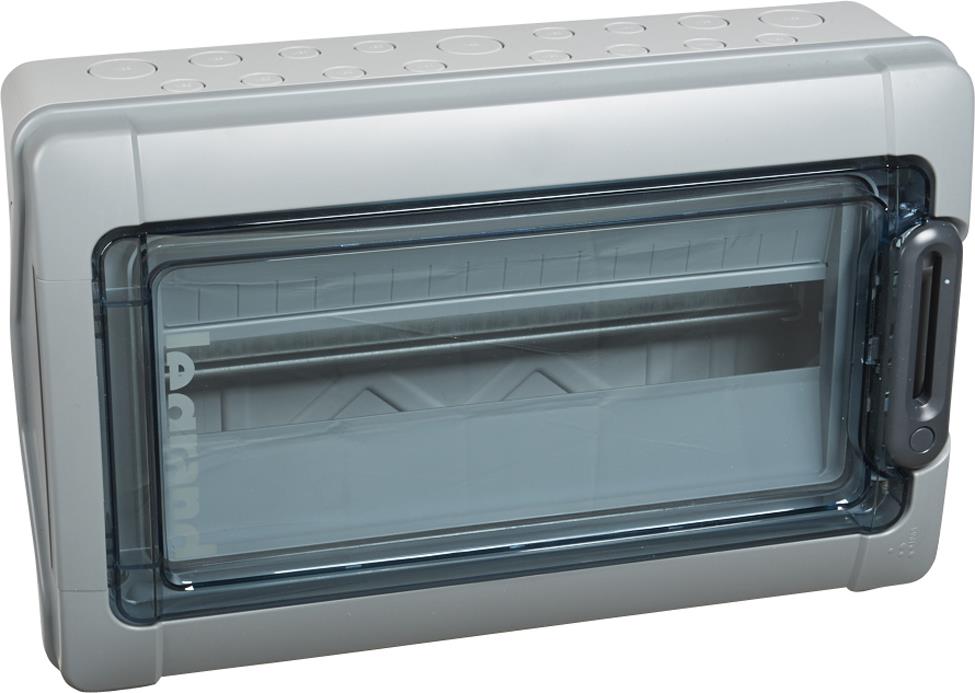

Dans IP, le premier chiffre concerne les corps solides et la poussière, le second l'eau. IK est une désignation distincte pour les chocs mécaniques. Ces indicateurs doivent être vérifiés pour la version choisie ; les données d'un boîtier ne se transfèrent pas à toute combinaison avec des pièces ajoutées. Les entrées, ouvertures et accessoires se considèrent aussi dans la solution précise.

Pour organiser globalement l’équipement, utilisez tableaux et appareillage électrique. Préparez une liste avec le boîtier, le contenu de montage, l’appareillage séparé et les pièces complémentaires. Le choix peut ainsi être vérifié selon la fonction et la compatibilité des références sans confondre un boîtier vide avec un tableau électrique complet.
