Bornes et blocs de jonction pour tableaux

Les bornes et borniers pour tableaux se choisissent selon la fonction du raccordement, la construction et la série exacte. Distinguez une borne sur rail, un bloc de répartition et un accessoire avant de comparer les dimensions et les désignations.

Borne de passage ou bloc de répartition

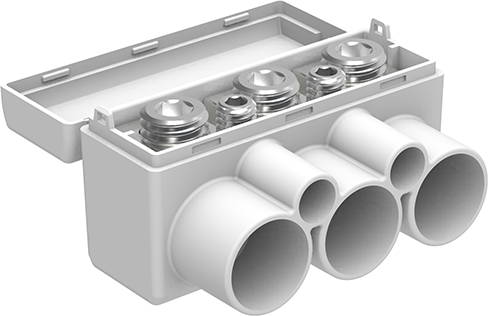

L'assortiment comprend des bornes de passage et à tunnel, des blocs de répartition et des accessoires de connexion séparés. Choisissez d'abord le rôle du composant dans le tableau précis. Un embout de fermeture, une étiquette ou un peigne de pontage ne constituent pas une borne complète. Le montage commun sur rail DIN ne signifie pas non plus que les constructions différentes sont interchangeables.

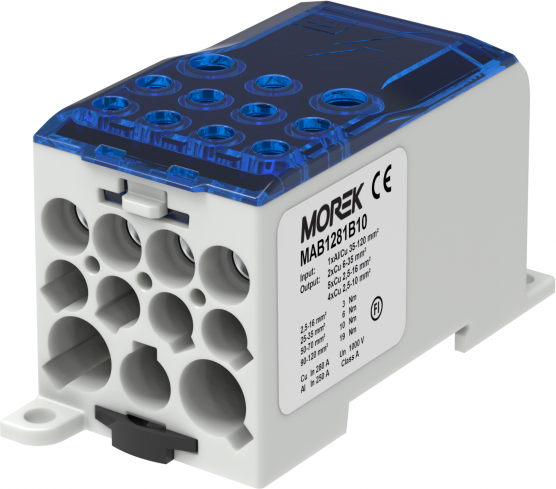

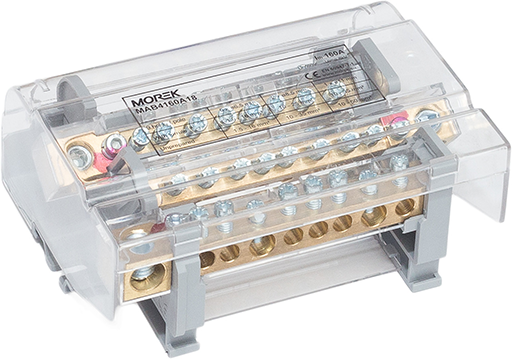

Pour un bloc de répartition, précisez les entrées et sorties, les conducteurs prévus et les spécifications propres à chaque connexion. Pour une borne sur rail, comparez la série précise et le mode de raccordement. Ne transférez pas un matériau ou une section admis d'un port à tous les autres si cela n'est pas indiqué pour l'article exact.

Examinez ensemble le système et la section

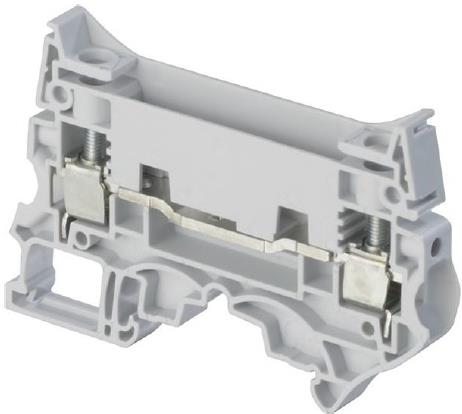

Des désignations de constructions à vis et sans vis et des gammes comme TOPJOB S, SNK et Viking sont présentées. Comparez-les selon leur référence complète plutôt que de vous fier uniquement à la couleur du boîtier. La couleur est un critère distinct de la construction et des données électriques. Elle ne prouve pas la compatibilité avec les accessoires d'une autre série.

Dans les paramètres, vérifiez les conducteurs admissibles, les sections et les conditions de la borne choisie. Distinguez la section de la largeur extérieure du boîtier et des valeurs électriques nominales. Tous les nombres du nom ne décrivent pas le câble. Pour un remplacement, conservez l'ancien code complet et les données des conducteurs utilisés, afin que le nouvel article puisse être vérifié pour l'application précise.

Choisissez les accessoires pour le même système

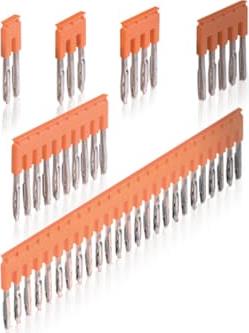

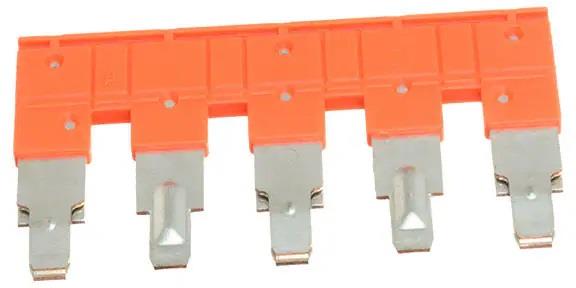

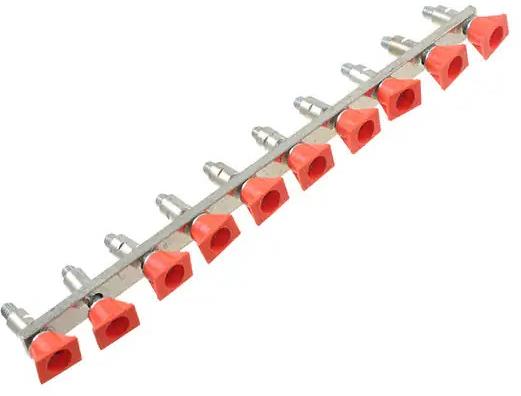

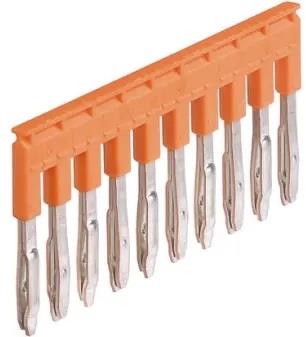

Les éléments d’extrémité, capots, repères et peignes doivent être comparés à la série de bornes choisie. Vérifiez lesquels sont inclus et lesquels sont vendus séparément. Une forme d’accessoire similaire ne suffit pas à confirmer la compatibilité. Pour la base mécanique, utilisez les rails DIN et accessoires de montage.

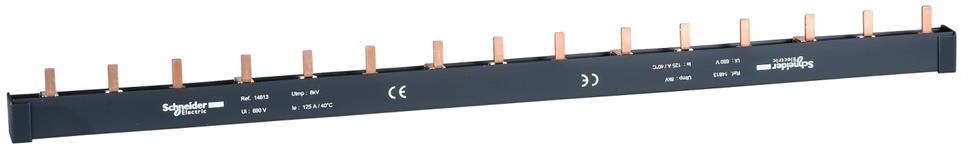

Si la tâche consiste à alimenter une rangée d’appareils par un peigne, poursuivez vers peignes d’alimentation. Pour les catégories de bornes présentées, vous pouvez consulter WAGO et MOREK. La rubrique générale équipement des tableaux aide à organiser séparément bornes, accessoires et pièces de montage sans considérer tout le jeu nécessaire comme inclus avec une borne.
