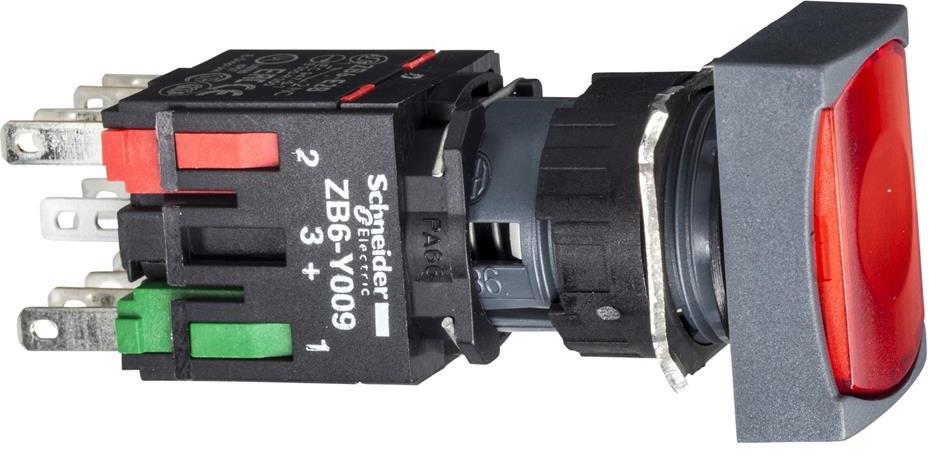

Bouton assemblé rouge 1NO-1NC lumineux 12...24Vac/dc Ø16 mm XB6 SE, SCHNEIDER ELECTRIC BASSE TENSION, XB6DW4B5B

SKU: XB6DW4B5B
Code-barres: 3389110763881
€21,42 €26,12
{vente}

Livraison et paiement

Garantie

Bouton assemblé rouge 1NO-1NC lumineux 12...24Vac/dc Ø16 mm XB6 SE, SCHNEIDER ELECTRIC BASSE TENSION, XB6DW4B5B
€21,42 €26,12
€21,42 €26,12

Description

Правоъгълната червена глава с плосък профил отличава този комплектован светещ бутон Harmony XB6. Изпълнението е без маркировка, с пластмасов безел и пружинно връщане. При отпускане операторът се връща в изходното си положение, което съответства на моментно подаване на команда от лицевата страна на управлението.

Светлинна и контактна част

Вграденият LED осигурява постоянна светлинна сигнализация при номинално захранване 12…24 V AC/DC. Посочената консумация е 15 mA. Контактната конфигурация е 1 NO + 1 NC, с бавно действие на контактите. Изводите са означени като (13-14) NO и (21-22) NC, а присъединяването е чрез Faston конектори с размер 2.8 × 0.5 mm.

Монтажният диаметър е 16 mm. Общите габарити са 24 mm ширина, 18 mm височина и 57 mm дълбочина; при разполагане съобразете както лицевия контур, така и пространството зад панела. Общият ход е 3.5 mm, а монтажното положение може да бъде произволно. Контактите са от сребърна сплав Ag/Ni. За изделието са посочени IP65 и работна температура -25…70 °C.

При оформяне на команден панел разгледайте „Бутони, индикатори и превключватели“ според различните задачи на всяка позиция. Цветът, формата на главата и наличието на светлинна индикация дават практични ориентири за подредбата на видимите органи за управление.

Caractéristiques

Détails du produit

Référence d'article
XB6DW4B5B
Couleur
Taille
Quantité par boîte
1
Quantité par carton
Unité de mesure
