Name: Sectionneur OTM… 1600A 3P I-0-II avec commande motorisée 230V et poignée ABB, 1SCA112678R1001
Brand: ABB
Price: 4550.85 EUR
Availability: OutOfStock

Разединител OTM… 1600A 3P I-0-II с моторно задвижване 230V и ръкохватка ABB, 1SCA112678R1001

Sectionneur OTM… 1600A 3P I-0-II avec commande motorisée 230V et poignée ABB, 1SCA112678R1001

€4.550,85 €5.549,82

Description

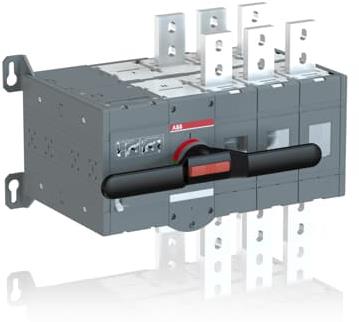

Триполюсният OTM1600E3CM230C е моторизиран апарат за превключване на мрежови захранвания. Отвореното превключване преминава през положения I–0–II. В изпълнението са включени моторно задвижване и ръкохватка за ръчна операция. Моторът се захранва с 220–240 V AC, което е отделен параметър от напрежението на силовата верига.

Номиналните характеристики при AC-23 и 400 V са 1600 A и 710 kW. При AC-21 и 400 V номиналният ток е 1600 A. Максималното работно напрежение Ue за AC е 1000 V, а изолационното напрежение Ui е 1000 V. Импулсното издържано напрежение Uimp е 12 kV. Загубите на мощност за този триполюсен вариант са 48 W.

Главните връзки са винтови. Монтажът е върху основа, а размерите на апарата са 507 mm ширина, 372 mm височина и 372 mm дълбочина. Корпусът е от сива пластмаса. Черната удължена въртяща ръкохватка е за ръчно управление; предната страна е със степен на защита IP20.

Поставянето на ръкохватката или на катинар не позволява дистанционна работа. Това разграничение на режимите трябва да се отчита независимо от наличното моторно задвижване. Няма интегрирани помощни NO, NC или превключващи контакти. Подходящите помощни контакти и клемни принадлежности за серията OTM остават отделно избираеми компоненти към основната конфигурация. За серията OTM са посочени DIN EN 60947-3 и DIN EN 60947-6-1.
