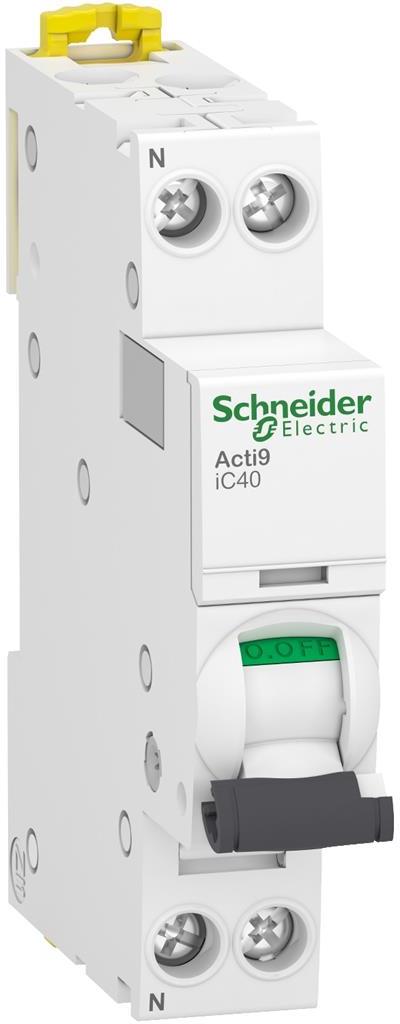

Name: Disjoncteur Acti 9 iC40 1P+N 10A, courbe C 4.5kA SE, SCHNEIDER ELECTRIC BASSE TENSION, A9P52610
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 10.86 EUR
Availability: InStock

Автоматичен прекъсвач Acti 9 iC40 1P+N 10A крива C 4.5kA SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, A9P52610

Disjoncteur Acti 9 iC40 1P+N 10A, courbe C 4.5kA SE, SCHNEIDER ELECTRIC BASSE TENSION, A9P52610

€10,86 €13,24

Description

Автоматичен прекъсвач Acti9 iC40

Acti9 iC40 в това изпълнение е миниатюрен прекъсвач за разпределителна AC мрежа. Конфигурацията 1P + N включва един защитен полюс и неутрала отляво. Номиналният ток е 10 A, а термично-магнитният механизъм следва характеристика C при работно напрежение 230 V AC, 50/60 Hz.

Показатели на прекъсване

По EN/IEC 60898-1: Icn 4500 A, сервизна способност Ics 4500 A, или 100 % от Icn, и клас на ограничение 3.
По EN/IEC 60947-2: Icu 6 kA и Ics 4,5 kA, равни на 75 % от Icu.

Стойностите се отнасят за посоченото работно напрежение. Магнитният праг по EN/IEC 60898-1 е 5...10 x In. Изолационното напрежение Ui е 400 V AC, а издържаното импулсно напрежение Uimp е 4 kV. Предвидена е пригодност за изолиране съгласно EN/IEC 60947-2.

Разполагане и свързване

Белият корпус се фиксира с щракване към DIN шина. Широчината му е 18 mm при височина 85 mm и дълбочина 74 mm; управлението е с лост и индикатор показва положението на контактите. За тунелните клеми отгоре или отдолу се оголват 14 mm проводник. Допустими са гъвкави жила 1–10 mm² и твърди 1–16 mm². Защитата е IP20, съответно IP40 в модулна кутия, при работна околна температура -25…70 °C.
