Name: Plaque de montage métallique pleine 1200x600 mm SE, SCHNEIDER ELECTRIC BASSE TENSION, NSYMM126
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 72.59 EUR
Availability: OutOfStock

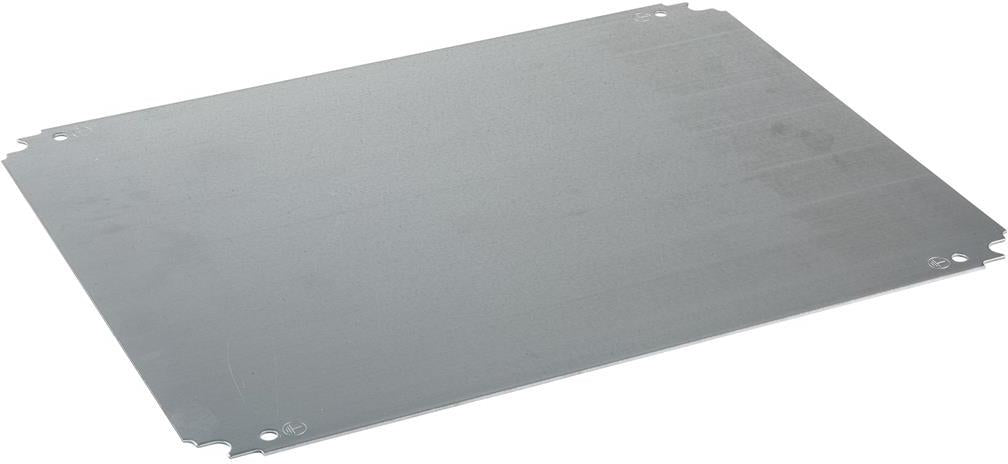

Монтажна плоча метална плътна 1200x600мм SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, NSYMM126

Plaque de montage métallique pleine 1200x600 mm SE, SCHNEIDER ELECTRIC BASSE TENSION, NSYMM126

€72,59 €88,52

Description

Монтажна основа от поцинкована стомана

NSYMM126 е плътна монтажна плоча PanelSeT за вътрешно окомплектоване на електрически корпуси. Върху такава основа се организира закрепването на оборудването в таблото. Изделието е изработено от поцинкована стомана с дебелина 1.8 mm и е с нетно тегло 12.767 kg. Комплектът съдържа една плоча, предназначена за изграждане на монтажната равнина.

Номиналният размер на корпуса, към който се отнася изпълнението, е 1200 mm височина и 600 mm широчина. Размерът на самата плоча е различен: височина 1150 mm и широчина 550 mm. При подбор е важно да сравнявате обозначението на корпуса с действителните габарити на основата, тъй като двете двойки размери описват различни части от конструкцията.

Предвидено е директно закрепване към задни шпилки или монтаж чрез плъзгащ елемент. Винтовото фиксиране към шпилките е с резба M8. Посочената съвместимост обхваща гамите PanelSeT S3D, PanelSeT CRN и PanelSeT PLM. Постоянното допустимо натоварване е 180 kg. Тази стойност е съществена при планиране на общото тегло на разполаганото оборудване и неговата монтажна основа.

За организацията на вътрешността потърсете идеи в „Окомплектоване на табла“. Подредете мислено апаратите и свързващите елементи върху наличната площ, преди да избирате отделните монтажни компоненти и да определяте местата им.
