Plaque de montage métallique pleine 400x300 mm SE, SCHNEIDER ELECTRIC BASSE TENSION, NSYMM43

SKU: NSYMM43
Code-barres: 3606480183331
€9,44 €11,51
{vente}

Livraison et paiement

Garantie

Plaque de montage métallique pleine 400x300 mm SE, SCHNEIDER ELECTRIC BASSE TENSION, NSYMM43
€9,44 €11,51
€9,44 €11,51

Description

Монтажна основа от поцинкована стомана

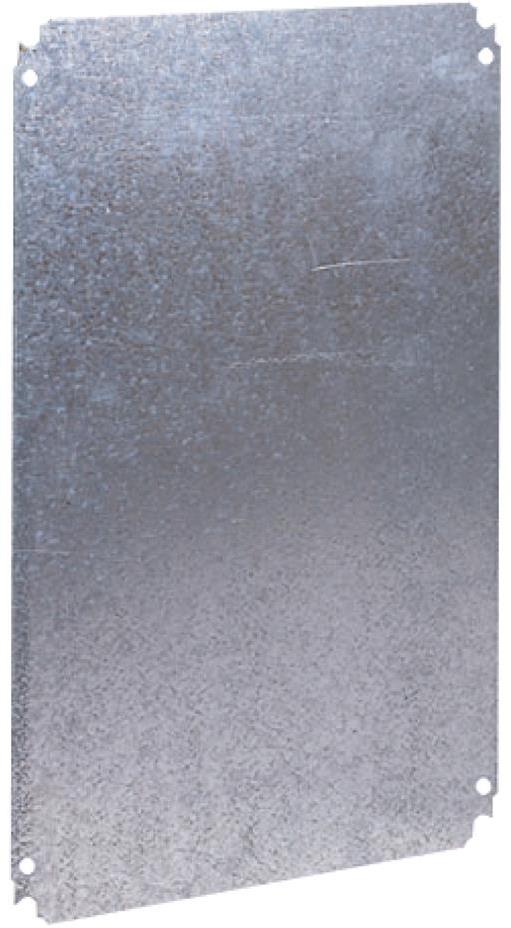

NSYMM43 е плътна монтажна плоча PanelSeT за разполагане на апаратура в корпус. Самата плоча е с височина 350 mm, ширина 250 mm и дебелина 1.8 mm. Номиналните размери на предназначения корпус са 400 x 300 mm или 300 x 400 mm, затова размерът на таблото и размерът на металната основа се разглеждат отделно.

Изработката е от поцинкована стомана, а нетното тегло е 1.28 kg. Постоянното допустимо натоварване е 60 kg. Плътната повърхност служи като основа за подреждане и закрепване на елементите, като конкретното разположение се определя от проекта за вътрешното оборудване.

Посочена е съвместимост с PanelSeT S3D, PanelSeT CRN и PanelSeT PLM. Предвидени са разполагане върху стъпков плъзгач и директно закрепване към задните шпилки. Фиксирането е чрез винтове M8 към шпилките или чрез фиксиращ елемент според избрания монтажен вариант.

Изпълнението допуска инсталиране в корпуси с разменени височина и ширина. Това е съществено при избор между вертикално и хоризонтално разположение на корпуса. Количеството в комплекта е една плоча.

Окомплектоване на табла обхваща решенията, които се подбират около вътрешната организация на корпуса. Ако започвате от монтажната основа, планирайте пространството за апаратите и начина на закрепване още преди окончателното разпределение на оборудването.

Caractéristiques

Détails du produit

Référence d'article
NSYMM43
Couleur
Taille
Quantité par boîte
1
Quantité par carton
