Plaque de montage métallique pleine 400x400 mm SE, SCHNEIDER ELECTRIC BASSE TENSION, NSYMM44

SKU: NSYMM44
Code-barres: 3606480183348
€11,62 €14,17
{vente}

Livraison et paiement

Garantie

Plaque de montage métallique pleine 400x400 mm SE, SCHNEIDER ELECTRIC BASSE TENSION, NSYMM44
€11,62 €14,17
€11,62 €14,17

Description

Разлика между размер на таблото и размер на плочата

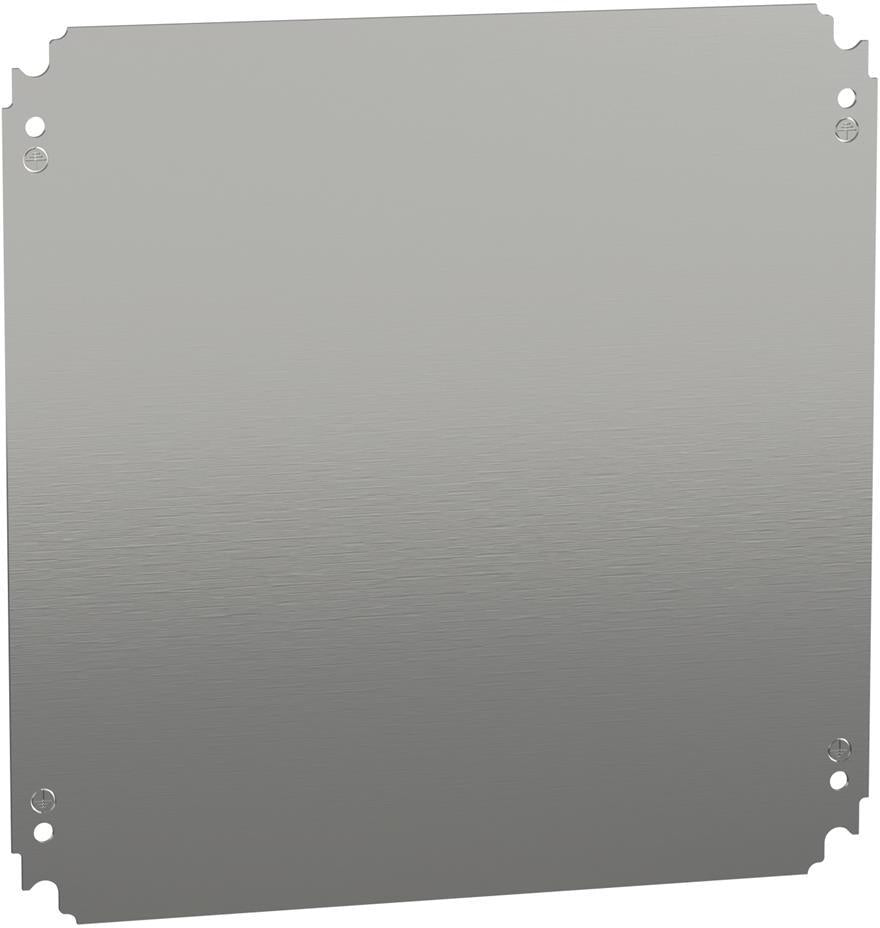

NSYMM44 е плътна монтажна плоча PanelSeT за разполагане и закрепване на вътрешно оборудване в табло. Предназначена е за корпус с номинална височина 400 mm и ширина 400 mm. Самата плоча е висока 350 mm и широка 350 mm, затова двата вида размери трябва да се разграничават при избор.

Изделието е от поцинкована стомана с дебелина 1.8 mm и нетно тегло 1.72 kg. Плътната повърхност дава основа, върху която се планират местата за закрепване на апаратурата. За подредбата са важни както площта на плочата, така и пространството, необходимо за проводниците между отделните компоненти.

Посоченият постоянен допустим товар е 60 kg. Той се отнася до монтажната плоча и следва да се отчита заедно с общото тегло на предвиденото оборудване. Размерите и товарът описват различни страни на избора: налична монтажна площ и допустимо натоварване.

Предвидени са монтаж чрез плъзгащ елемент или директно закрепване върху задни шпилки. Винтовото закрепване към шпилките е с M8. Съвместимите серии са PanelSeT S3D, PanelSeT CRN и PanelSeT PLM. Комплектът съдържа една плоча.

„Окомплектоване на табла“ е подходяща отправна точка за останалите позиции във вътрешната подредба. Съставете списъка според функциите на оборудването, а монтажната основа съобразете с избрания корпус и неговото свободно пространство.

Caractéristiques

Détails du produit

Référence d'article
NSYMM44
Couleur
Taille
Quantité par boîte
1
Quantité par carton
Unité de mesure
