Name: Peigne d’alimentation Acti 9 1P+N 16 mm2 80A 22 disjoncteurs NL+Aux SE, SCHNEIDER ELECTRIC BASSE TENSION, A9XAH257
Brand: SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ
Price: 37.54 EUR
Availability: InStock

Захранващ гребен Acti 9 1P+N 16мм2 80A 22 прекъсвача NL+Aux SE, SCHNEIDER ELECTRIC НИСКО НАПРЕЖЕНИЕ, A9XAH257

Peigne d’alimentation Acti 9 1P+N 16 mm2 80A 22 disjoncteurs NL+Aux SE, SCHNEIDER ELECTRIC BASSE TENSION, A9XAH257

€37,54 €45,78

Description

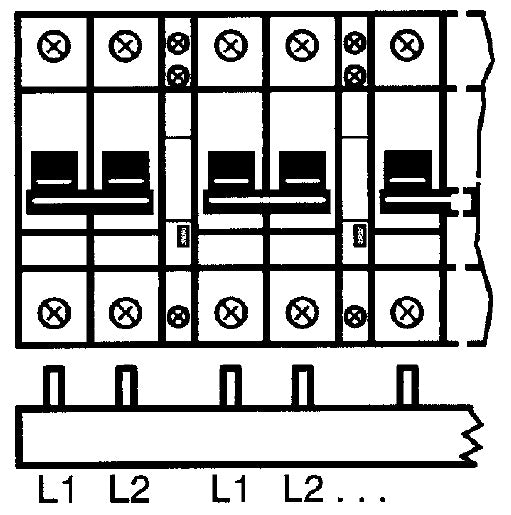

Изолираният захранващ гребен Acti9 е принадлежност за хоризонтално свързване на апарати. Конфигурацията е 1L + N с разпределение Aux N L и зъбни контакти. Предвидени са 22 изходящи позиции Aux + N + 1 L, при конфигурация на една позиция 1 × 1P + N или 1 × 2P.

Дължината съответства на 57 модула по 18 mm, а физическата ширина е 1000 mm. Стъпката на свързване е 18 mm, с разстояние между изходящите позиции 45 mm. Гребенът може да се реже; комплектът съдържа десет крайни елемента. Маркировката N L служи за обозначаване на проводниците в конфигурацията.

Номиналният работен ток е 100 A при 40 °C, работното напрежение е 415 V AC, а изолационното напрежение е 500 V AC. Цветът е бял, RAL 9003. Степента IP20 се отнася за конфигурация с крайни елементи и капачки на зъбите.

Поставя се отгоре или отдолу на тунелни или двойни клеми. Съвместимостта включва Acti9 iC60, iK60, iID, iID K, iSW, iSW-NA и Multi9 C60. Подборът изисква съпоставяне на серията апарати, клемното изпълнение и разпределението по реда.

В „Захранващи гребени“ търсете решения според схемата на захранване и подредбата на апаратите. Още при проектирането на реда отчетете нужните позиции и разстоянията между тях.
