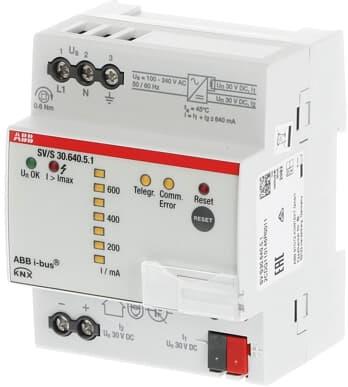

Alimentation SV/S 30.640.5.1 640mA 4DIN KNX ABB, 2CDG110146R0011

SKU: 2CDG110146R0011
Code-barres: 4016779866699

€711,31

Livraison et paiement

Garantie

Alimentation SV/S 30.640.5.1 640mA 4DIN KNX ABB, 2CDG110146R0011

€711,31

€711,31

Description

Захранването SV/S30.640.5.1 създава и наблюдава системното напрежение на KNX инсталацията. Вграденият дросел отделя шинната линия от захранването, а конструкцията осигурява галванично разделяне между шинното и входното напрежение. Номиналният изход е 30 V DC +1/-2 V, SELV. Общият номинален ток 640 mA се отнася сумарно за двата изхода.

Освен изхода за KNX линия с интегриран дросел, модулът има допълнителен изход 30 V DC без дросел. Той може да захрани още една шинна линия при използване на отделен дросел. Изходите са защитени срещу късо съединение и претоварване. Това разпределение е важно при проектиране на захранването и при разпределяне на потреблението между двете линии.

Диагностиката включва LED индикация за шинно напрежение, ток, превишаване на номиналния ток и претоварване. Двуцветен светодиод показва състоянието на устройството. Чрез KNX групова комуникация се предоставят данни за напрежението, токовете на двата изхода и общия ток. Бутон върху корпуса позволява задействане на шинен reset, който е достъпен и чрез KNX.

Анализът на работното състояние и шинната линия се подпомага от ABB i-bus Tool и ETS комуникационни обекти. Апаратът се монтира върху 35 mm шина, заема 4 модула с ширина 72 mm и има защита IP20. Входното захранване е 85 ... 265 V AC, 50/60 Hz. KNX връзката използва безвинтова шинна клема, а входното захранване се свързва с винтови клеми.

Caractéristiques

Détails du produit

Référence d'article
2CDG110146R0011
Couleur
Taille
Quantité par boîte
1
Quantité par carton
Unité de mesure
