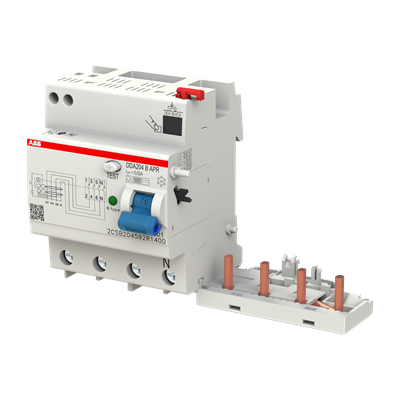

Name: Bloc différentiel DDA204 4P 40A 30mA type B modules : 4 ABB, 2CSB204592R1400
Brand: ABB
Price: 234.10 EUR
Availability: OutOfStock

ДТЗ модул DDA204 4P 40A 30mA тип B 4 мод. ABB, 2CSB204592R1400

Bloc différentiel DDA204 4P 40A 30mA type B modules : 4 ABB, 2CSB204592R1400

€234,10 €285,49

Description

DDA204 B-40/0.03 AP-R е четириполюсен дефектнотоков блок на ABB за съчетаване с автоматичен прекъсвач S204. Модулът е тип B с номинален ток 40 A и номинален диференциален ток 30 mA. Конструкцията му е предназначена за сглобяване на комбинирана защита, при която функциите на двата апарата се допълват.

Чувствителност и кратко закъснение

Изпълнението е чувствително към различни форми на дефектния ток, включително гладки постоянни дефектни токове. За серията DDA200 тип B AP-R са описани също синусоидални променливи и пулсиращи токове. Това е важна характеристика при определяне на необходимия тип дефектнотокова защита за конкретната електрическа инсталация.

Кратковременното закъснение е 10 ms, а устойчивостта на импулсен ток е 3 kA при форма 8/20 μs. Тези данни са свързани с устойчивостта срещу нежелано задействане. Номиналното напрежение е 230...400 V, честотата е 50 … 60 Hz, а степента на защита е IP2X.

Защитата срещу претоварване и късо съединение се осигурява от получената комбинация с автоматичния прекъсвач. Посочените продуктови стандарти включват IEC/EN 61009, приложение G, и IEC/EN 62423. Приложенията на семейството са предимно в търговски и промишлени инсталации.

В „Дефектнотокови защити“ насочете сравнението към типа чувствителност и начина на изграждане на защитния възел. При модулно решение проверете точната комбинация от апарати и параметрите, заложени в проекта на веригата.
